Victron energy MultiPlus-II GX Betriebsanleitung Seite 11

Schließen Sie die Batteriekabel an. Schließen Sie zuerst das - Kabel, dann das + Kabel an Beachten Sie, dass es
bei den Batterieanschlüssen zu Funkenbildung kommen kann.
Ziehen Sie die Muttern für optimalen Kontaktwiderstand mit den vorgeschriebenen Drehmomenten an.
7.4. # Anschluss der Wechselstrom-Verkabelung
WARNING
Dies ist ein Produkt der Schutzklasse I (und wird aus Sicherheitsgründen mit einer Erdungsklemme geliefert). Die
Wechselstrom-Eingangs- und Ausgangsklemmen und der Erdungspunkt auf der Innenseite des Produkts
müssen aus Sicherheitsgründen mit einem unterbrechungsfreien Erdungspunkt verbunden sein. Siehe Anhang
A.
Bei festem Einbau kann die unterbrechungsfreie Erdung durch den Erdleiter am Wechselstromeingang
gewährleistet werden. Andernfalls muss das Gehäuse geerdet werden.
Dieses Produkt ist mit einem Erdungsrelais (Relais H, siehe Anhang B) ausgestattet, das den Neutralleiterausgang
automatisch mit dem Gehäuse verbindet, wenn keine externe Wechselstrom-Versorgung gegeben ist. Ist eine
externe Wechselstromversorgung vorhanden, öffnet das Erdungsrelais H, bevor das Rückstromschutzrelais
schließt. Das gewährleistet ein sicheres Arbeiten des in den Wechselstromausgangskreis zu schaltenden
Fehlerstrom-(FI)-Schalters.
In einer ortsveränderlichen Installation (Netzanschluss über ein Landanschlusskabel) geht die Erdung verloren,
wenn das Landanschlusskabel nicht eingesteckt ist. Hier muss das Gehäuse mit dem Fahrzeugchassis oder dem
Bootsrumpf leitend verbunden werden. Im Falle eines Bootes wird der direkte Anschluss an eine Erdung an Land
aufgrund potentieller galvanischer Korrosion nicht empfohlen. Mit einem Trenntransformator kann das
vermieden werden. Drehmoment: 2 Nm

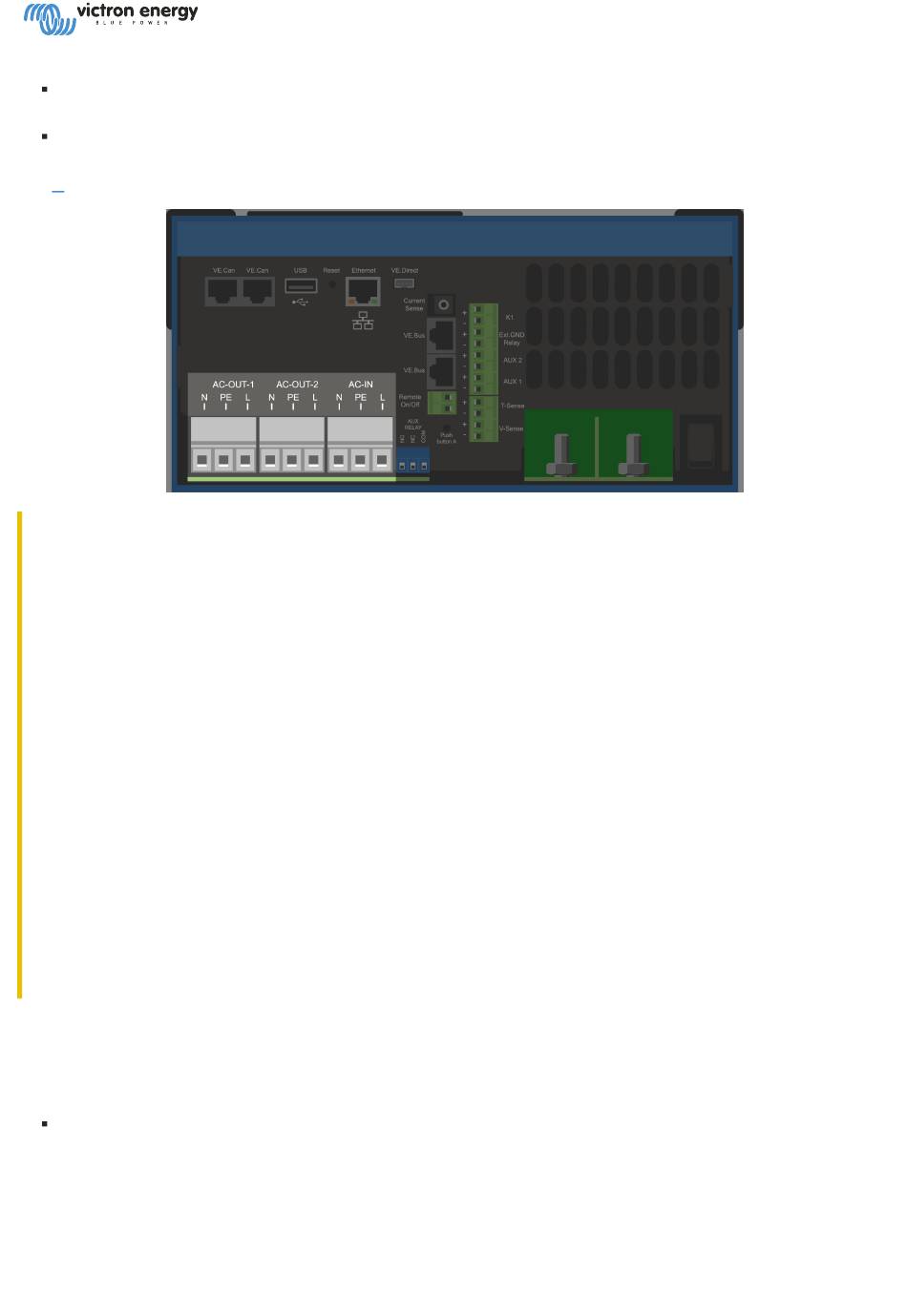

Die Anschlüsse befinden sich auf der Leiterplatte, Siehe Anhang A.
Vertauschen Sie nicht den Neutralleiter und die Phase beim Wechselstromanschluss.
AC-In Das Wechselstrom-Eingangskabel kann an die Klemmenleiste „AC-In" angeschlossen werden. Von links
nach rechts: „N" (Neutral), „PE" (Erde) und „L" (Phase) Der Wechselstrom-Eingang **muss durch eine
Sicherung oder einen magnetischen Schutzschalter mit einer Nennleistung von 32A oder weniger geschützt
werden; der Kabelquerschnitt ist entsprechend zu bemessen. Wenn die Eingangswechselstromversorgung
