Hinweis:
Gehen Sie zum Montieren der Motorhaube
in umgekehrter Reihenfolge vor.
Verwenden des
Mähwerkwartungsriegels
Verwenden Sie den Wartungsriegel, um einer
Verletzungsgefahr während der Wartung der
Mähwerke vorzubeugen.
1. Zentrieren Sie den Mähwerkausleger mit der
Zugmaschine.
2. Heben Sie die Mähwerke in die Transportstellung
an.
3. Aktivieren Sie die Feststellbremse und schalten
den Motor aus.

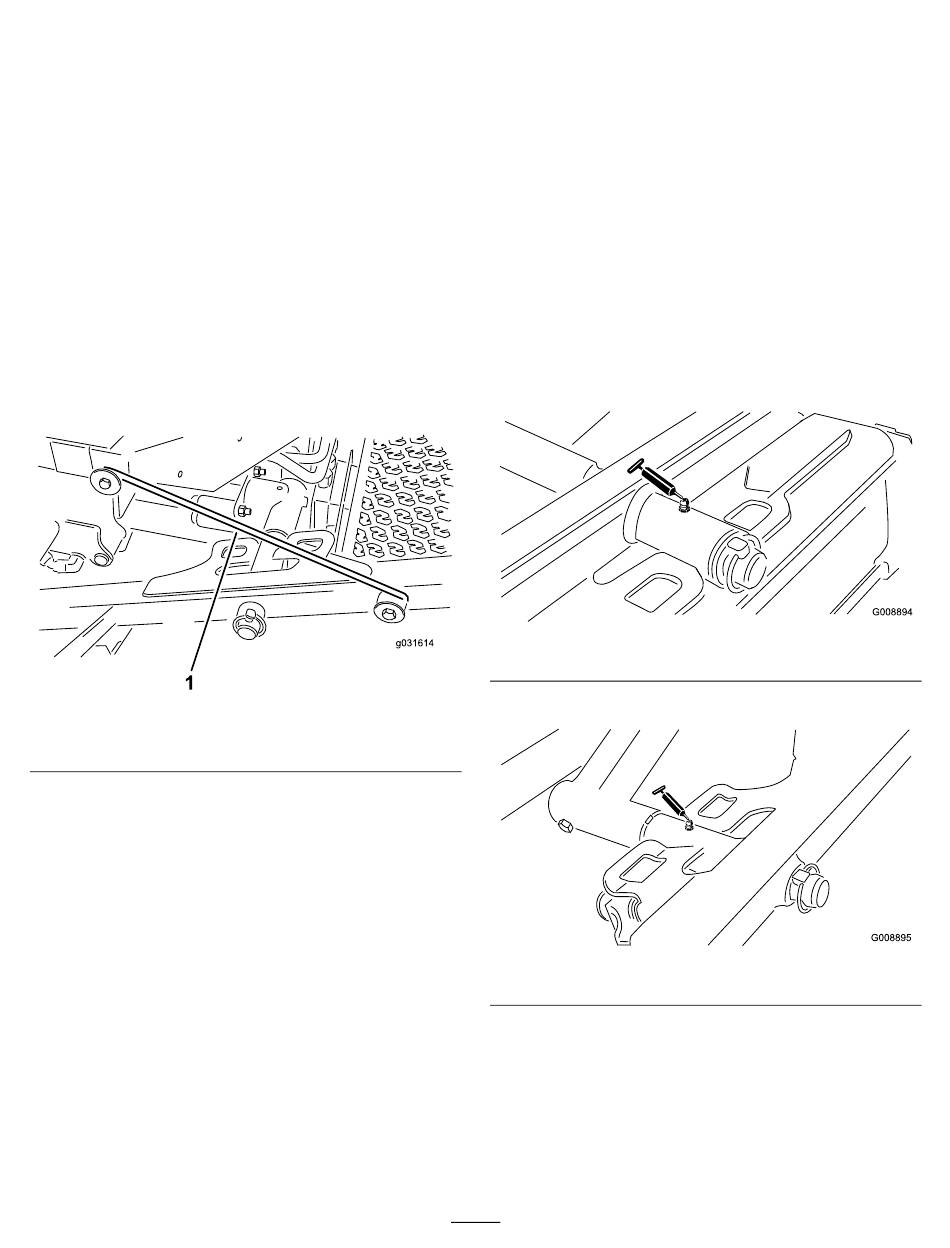

4. Lösen Sie die Riegelstange aus der Halterung
am vorderen Trägerrahmen
1. Wartungsriegelhaken
5. Heben Sie die Außenseite der Frontmähwerke
an und positionieren den Riegel über den an
der Vorderseite der Fahrerplattform befestigten
Rahmenstift (Bild
6. Setzen Sie sich auf den Sitz und starten die
Maschine.
7. Senken Sie die Mähwerke in die Mähstellung ab.
8. Stellen Sie den Motor ab und ziehen den
Zündschlüssel ab.
9. Gehen Sie zum Entriegeln der Mähwerke in
umgekehrter Reihenfolge vor.
(Bild 30).
Bild 30
30).

Schmierung

Einfetten der Lager und
Büchsen
Wartungsintervall: Alle 50 Betriebsstunden—Fetten
Alle 500 Betriebsstunden/Jährlich (je nach dem,
was zuerst erreicht wird)
Die Maschine hat Schmiernippel, die regelmäßig mit
Nr. 2 Schmierfett auf Lithiumbasis eingefettet werden
müssen. Fetten Sie die Maschine sofort nach jeder
Reinigung ein.
Die Schmiernippel und deren Anzahl sind:
•
Drehbüchsen am hinteren Mähwerk
g031614
•
Drehbüchsen am vorderen Mähwerk
•
2 Ausleger-Zylinderenden
37
Sie alle Lager und Büchsen ein.
(Bild
Bild 31
Bild 32
(Bild 33)
31)
g008894
(Bild 32)
g008895
