Betriebsanleitung U 1 -
Version 02-2012A

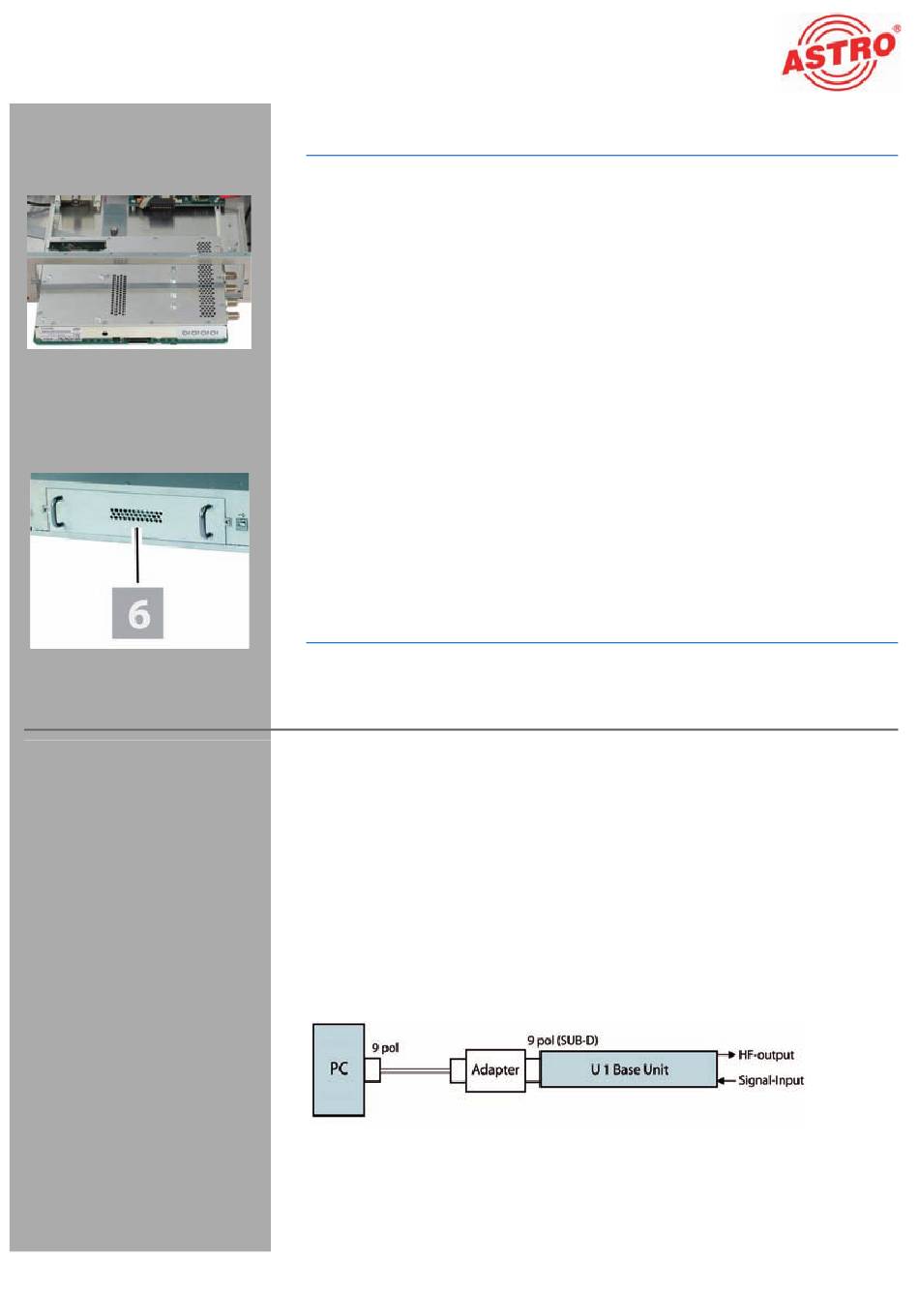

Um eine Steckkarte in das U 1 einzubauen gehen Sie so vor:
A
UFGABE
1.
Schieben Sie die Steckkarte durch die Öffnung an der Front-
seite bis an die Hauptplatine des U 1 heran. Achten Sie darauf,
dass die Karte so auf, bzw. in den Führungsschienen gleitet,
wie zuvor beschrieben. Drücken Sie die Kontakte an der
Steckkartenplatine in die entsprechende Buchse an der Haupt-
platine des U 1.
2.
Stecken Sie die Stecker der Koaxialkabel auf die Eingangs-
buchsen der Steckkarte und verschrauben Sie diese. Wenn
die Steckkarte einen geschlossenen Gehäusedeckel hat
(siehe links, oben), sollten Sie Winkelstecker benutzen.
3.
Verschrauben Sie jeweils die Stecker am anderen Ende des
Kabels am Terminal auf der Geräterückseite.
4.
Legen Sie den Gehäusedeckel wieder auf die Oberseite des
Geräts und verschrauben Sie diesen mit dem Gehäuse.
5.
Schieben Sie die Abdeckplatte [6] wieder in die Öffnung an der
Frontseite des Geräts und verschrauben Sie die Abdeckplatte
[6] mit der Gerätefront (siehe links).
E
:
RGEBNIS
Die Karte ist nun eingebaut und Sie können das Gerät anschließen.
Das Gerät soll waagerecht montiert werden. Achten Sie darauf,
dass die Netzspannung, Signalquellen etc. ordnungsgemäß mit
den entsprechenden Anschlüssen am Gerät verbunden werden.
Achten Sie darauf, dass die örtliche Netzspannung mit der für den
Betrieb des Geräts vorgesehenen Versorgungsspannung überein-
stimmt.
Wenn Sie lediglich eine U 1 Kopfstellenbasis in Ihrer Anlage
verwenden, können Sie das Gerät zur Programmierung wie in Bild
5 (unten) gezeigt anschließen:
Bild 5: Anschlussbeispiel mit einem Basisgerät
Über den USB Anschluss des U 1 können Sie dieses auch direkt mit
dem USB Anschluss des PCs verbinden.
Anschließen
Seite 9
