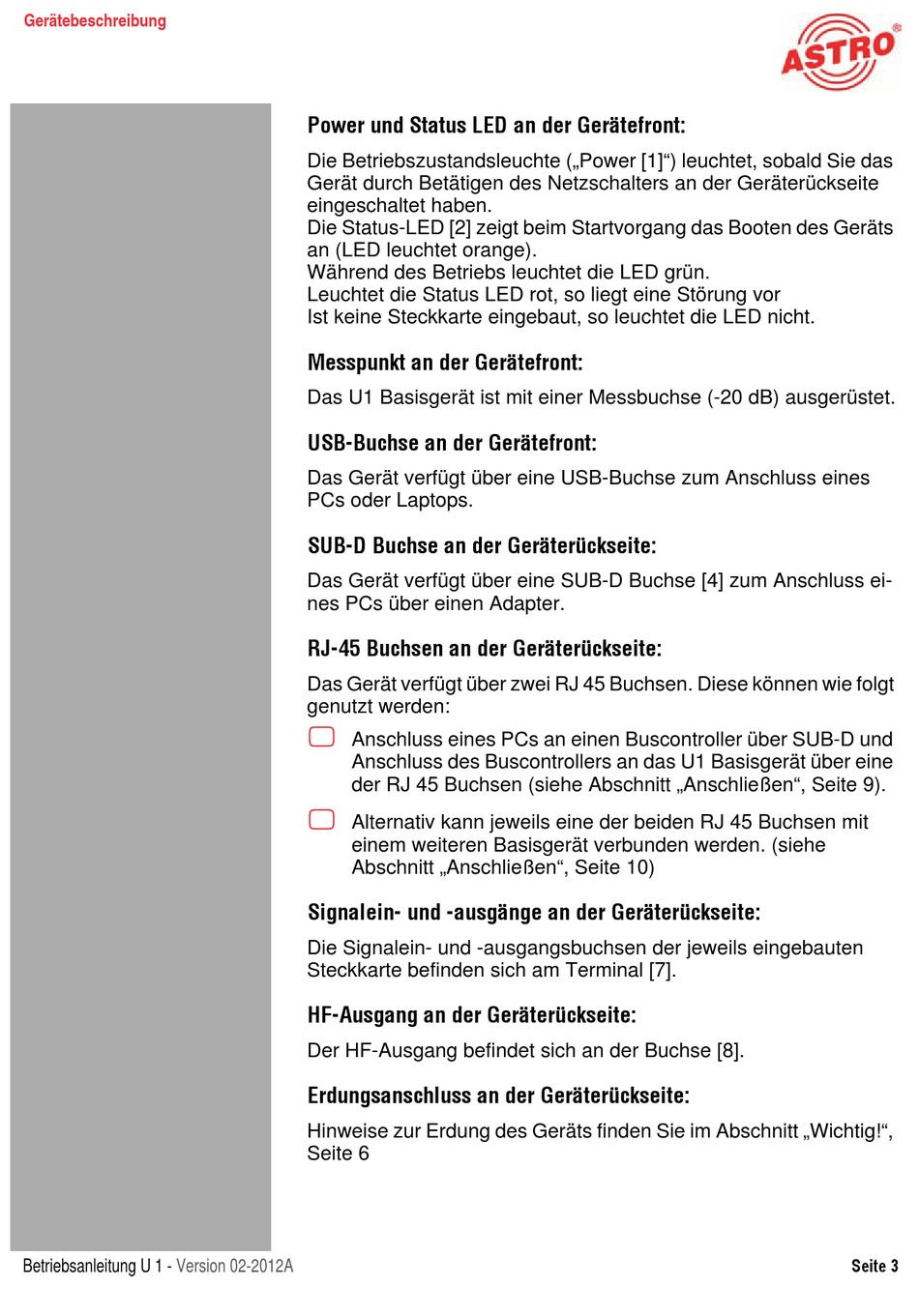

Gerätebeschreibung
Betriebsanleitung U 1 -
Version 02-2012A
Power und Status LED an der Gerätefront:
Die Betriebszustandsleuchte („Power [1]") leuchtet, sobald Sie das
Gerät durch Betätigen des Netzschalters an der Geräterückseite
eingeschaltet haben.
Die Status-LED [2] zeigt beim Startvorgang das Booten des Geräts
an (LED leuchtet orange).
Während des Betriebs leuchtet die LED grün.
Leuchtet die Status LED rot, so liegt eine Störung vor
Ist keine Steckkarte eingebaut, so leuchtet die LED nicht.
Messpunkt an der Gerätefront:
Das U1 Basisgerät ist mit einer Messbuchse (-20 dB) ausgerüstet.
USB-Buchse an der Gerätefront:
Das Gerät verfügt über eine USB-Buchse zum Anschluss eines
PCs oder Laptops.
SUB-D Buchse an der Geräterückseite:
Das Gerät verfügt über eine SUB-D Buchse [4] zum Anschluss ei-
nes PCs über einen Adapter.
RJ-45 Buchsen an der Geräterückseite:
Das Gerät verfügt über zwei RJ 45 Buchsen. Diese können wie folgt
genutzt werden:
Anschluss eines PCs an einen Buscontroller über SUB-D und
Anschluss des Buscontrollers an das U1 Basisgerät über eine
der RJ 45 Buchsen (siehe Abschnitt „Anschließen", Seite 9).
Alternativ kann jeweils eine der beiden RJ 45 Buchsen mit
einem weiteren Basisgerät verbunden werden. (siehe
Abschnitt „Anschließen", Seite 10)
Signalein- und -ausgänge an der Geräterückseite:
Die Signalein- und -ausgangsbuchsen der jeweils eingebauten
Steckkarte befinden sich am Terminal [7].
HF-Ausgang an der Geräterückseite:
Der HF-Ausgang befindet sich an der Buchse [8].
Erdungsanschluss an der Geräterückseite:
Hinweise zur Erdung des Geräts finden Sie im Abschnitt „Wichtig!",
Seite 6
