Warten der Bremsen
Warten der Bremsen
Wartungsintervall: Bei jeder Verwendung oder täglich
Prüfen Sie die Bremsen sowohl auf ebenem Gelände als auch
an einer Hanglage.
Ziehen Sie die Feststellbremse immer an, wenn Sie die
Maschine zum Stehen bringen oder unbeaufsichtigt
zurücklassen. Wenn die Feststellbremse die Maschine nicht
sicher hält, muss diese eingestellt werden.
Prüfen der Bremsen
1. Stellen Sie die Maschine auf eine ebene Fläche und
kuppeln Sie die Zapfwellenantrieb (ZWA) aus.
2. Stellen Sie vor dem Verlassen des Fahrersitzes den
Motor ab, ziehen Sie den Schlüssel ab und warten Sie,
bis alle sich drehenden Teile zum Stillstand gekommen
sind.
3. Stellen Sie die Feststellbremse fest. Die Räder müssen
blockieren, wenn Sie versuchen, die Maschine vorwärts
zu schieben.
4. Stellen Sie die Bremsen ein, wenn dies nicht der Fall ist.
Siehe Einstellen der Bremsen".
5. Lösen Sie die Bremse und drücken Sie den oberen
Schaltbügel ein wenig (ca. 13 mm). Die Räder sollten
sich ungehindert drehen. Wenn dies nicht der Fall ist,
lesen Sie unter Einstellen der Bremsen" nach.
Einstellen der Bremsen
Der Bremshebel befindet sich am oberen Schaltbügel. Wenn
die Feststellbremse die Maschine nicht sicher hält, muss diese
eingestellt werden.
Hinweis: Stellen Sie die Flügelmutter anfänglich so ein, dass
sie 32 mm von der Oberkante der Stange ist (Bild 41).
1. Stellen Sie die Maschine auf eine ebene Fläche, kuppeln
Sie den Zapfwellenantrieb aus und aktivieren Sie die
Feststellbremse.
2. Stellen Sie vor dem Verlassen des Fahrersitzes den
Motor ab, ziehen Sie den Schlüssel ab und warten Sie,
bis alle sich drehenden Teile zum Stillstand gekommen
sind.
3. Prüfen Sie die Bremse vor dem Einstellen; siehe Prüfen
der Bremse".
4. Lösen Sie die Feststellbremse; siehe Lösen der
Feststellbremse" unter Betrieb".
5. Nehmen Sie die Kunststoffabdeckung über dem
Bremshebel ab.
6. Entfernen Sie zum Einstellen der Bremse den Splint
und die Scheibe vom Bremshebel und Drehzapfen
(Bild 41).
1. Splint und Scheibe
2. Drehzapfen
3. Bremshebel
4. Flügelmutter
7. Drehen Sie die Flügelmutter nach rechts, um den
Bremsdruck zu erhöhen.
8. Drehen Sie die Flügelmutter nach links, um den
Bremsdruck zu verringern.
9. Setzen Sie den Drehzapfen in das Loch F (Bild 41).
Ziehen Sie die Flügelmutter fest.
10. Befestigen Sie den Drehzapfen mit einer Scheibe und
einem Splint am Bremshebel (Bild 41).
11. Prüfen Sie die Bremsen erneut; siehe Prüfen der
Bremsen".
Wichtig: Bei gelöster Feststellbremse müssen
sich die Hinterräder frei drehen, wenn der Mäher
geschoben wird. Setzen Sie sich, wenn sich die
Bremswirkung und das ungehinderte Drehen
des Rads nicht gleichzeitig realisieren lassen,
bitte sofort mit Ihrem Toro Vertragshändler in
Verbindung.
12. Setzen Sie die Kunststoffabdeckung über dem
Bremshebel auf.
33

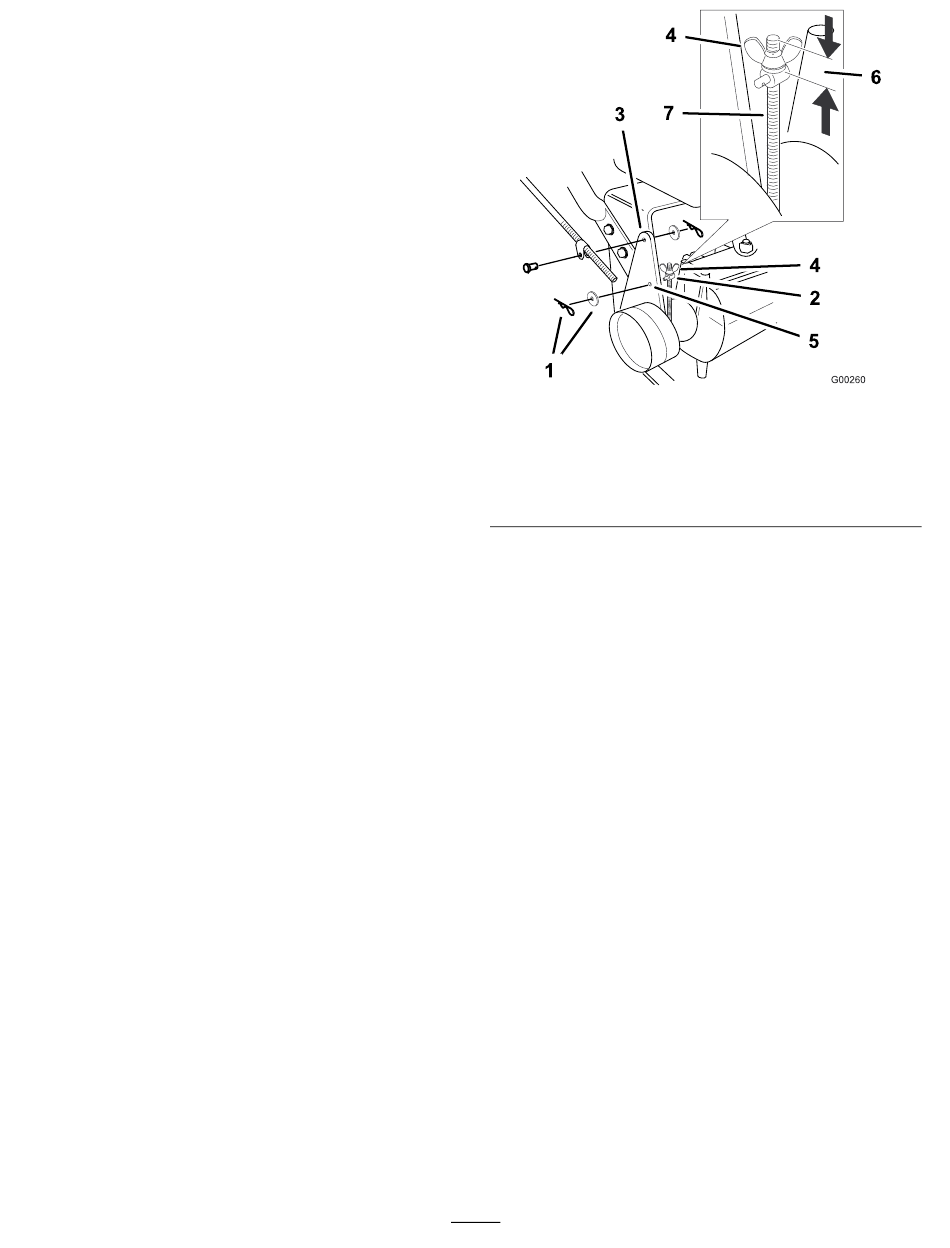

Bild 41
5. Loch F
6. Ersteinstellung 32 mm
7. Stange
