Einbauanleitung FinKey-System

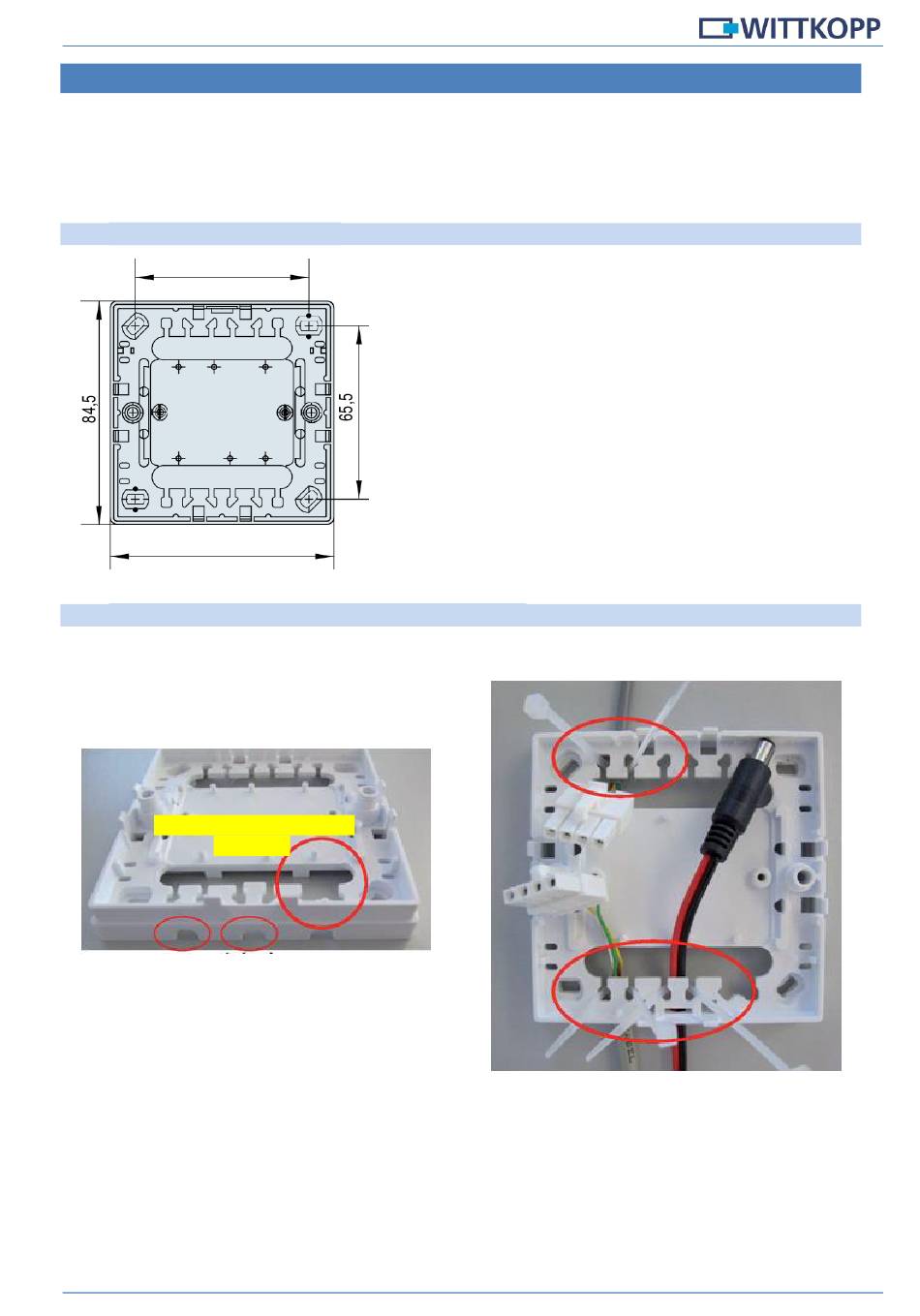

6 Einbau FinKey-Verteiler
Um die Verkabelung einfach zu gestalten werden alle Komponenten mit dem FinKey-Verteiler
verbunden.
•
Der FinKey-Verteiler ist im gesicherten Bereich zu befestigen.
•
Der FinKey-Verteiler ist unbedingt gegen Angriffe von außen zu schützen.
6.1 Bohrbild FinKey Verteiler
65,5
84,5
6.2 FinKey-Verteiler für Verkabelung vorbereiten
Ausbruch für DC Stecker
herstellen
Kabelausbrüche
herstellen
Version 1.5
Kabelbinder für Zugentlastung einlegen
Leitungen fixieren
Leitungen von unten in das Gehäuse einführen
Seite 9 von 14
