Einbauanleitung FinKey-System

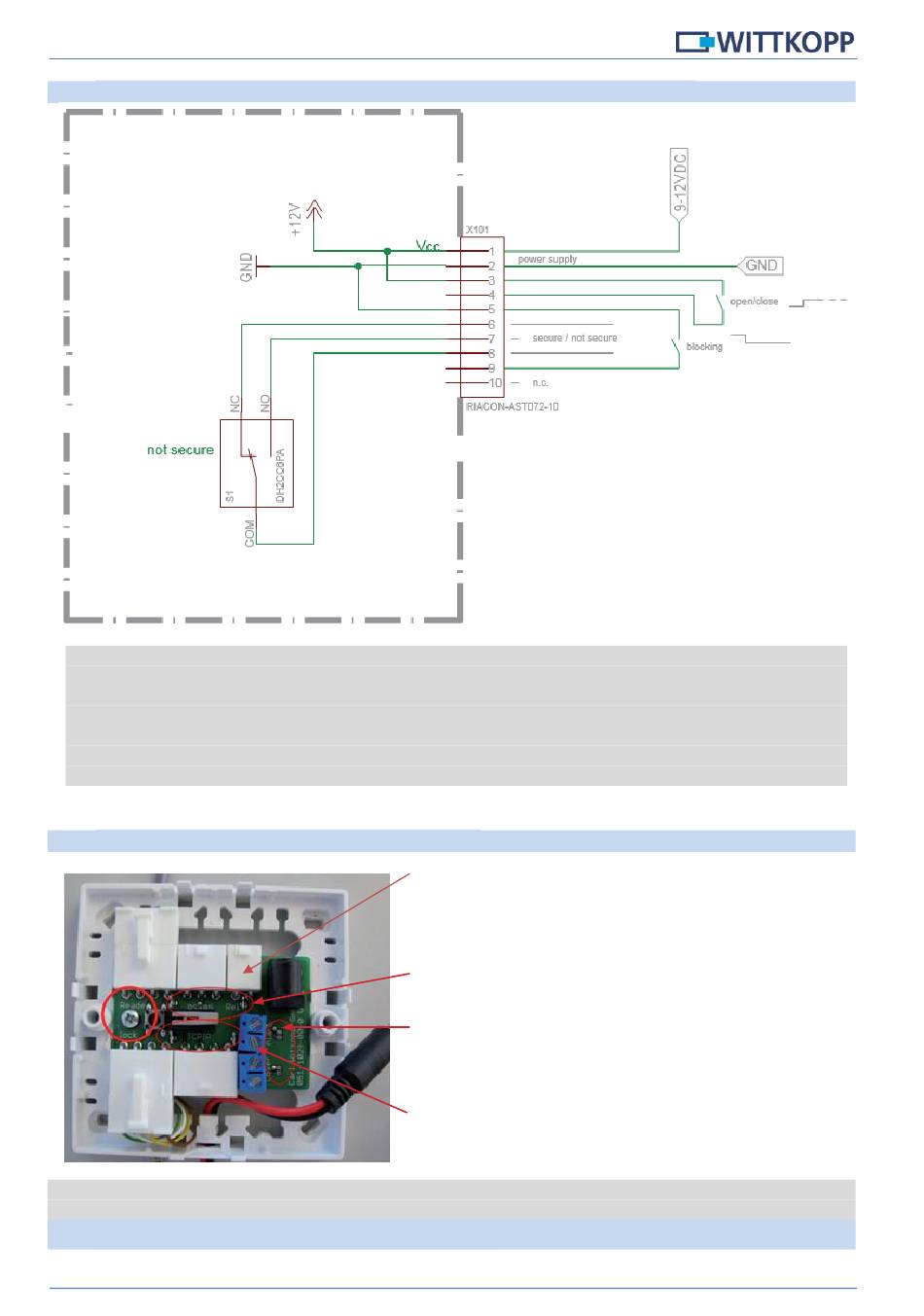

7.3 Allgemeiner Belegungsplan der Klemmleiste an Remote 3000/3010
•
Ein Sperrsignal ermöglicht den Öffnungsvorgang zu blockieren. Das Verschließen bzw. das
Herausfahren des Riegels über einen Steuerimpuls ist weiterhin möglich.
Die Freigabe wird zu Beginn eines Verfahrzyklus überprüft. Für Signalverkettungen mehrerer
•
Schlösser kann so eine gemein- same Signalleitung verwendet werden (Vereinfachung der
Verkabelung).
Der Zustand „gesichert" wird über einen potentialfreien Kontakt signalisiert (dry contact). Der
•
Schalterkontakt wird dazu direkt aus der Anschlussleiste herausgeführt.
7.4 FinKey-Verteiler mit Alarmsignal (optional)
Widerstände für Meldeschleifen einlöten bzw. wenn nur der Schaltkontakt herausgeführt werden soll,
Lötjumper brücken
7.5 FinKey-Verteiler mit Abhebesignal (optional)
Version 1.4
Stecker 2-polig von Leseeinheit in
Buchse „Rel" einstecken
Widerstand für Meldeschleife „Alarm"
Lötjumper für Meldeschleife „Alarm"
Schraubklemme „Alarm" (2-polig) zur
Verbindung Alarmsignal mit
Einbruchmeldeanlage
