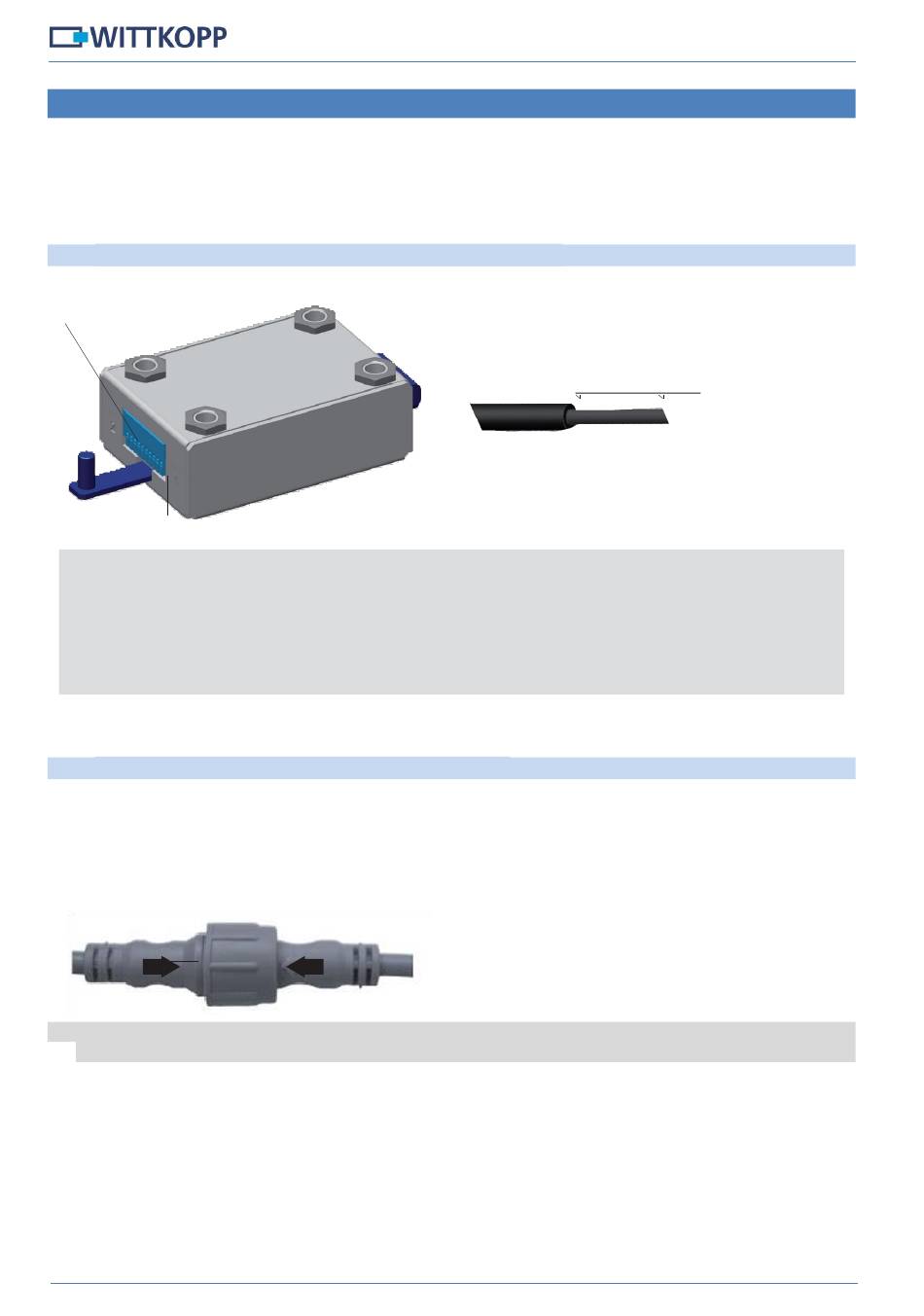

7 Verkabelung FinKey-System
Schrauben Sie die Leiterplatte im FinKey-Verteiler erst nach erfolgter Verkabelung wieder im Gehäuse
fest.
Die innen liegenden Kabel sind unbedingt gegen Angriffe von außen zu schützen.
•
•
Fixieren Sie die Kabel im Wertbehältnis, damit sie nicht nach außen gezogen werden können.
7.1 Klemmenbelegung Schloss Remote 3000/3010
Klemmleist
e
Klemme 1
Bei Verwendung des mitgelieferten Kabel 051-1034-00-0 für die Verbindung zwischen FinKey-
Verteiler und Schloss ergibt sich die folgende Farbzuordnung:
Klemme 1: braun
Klemme 2: weiß
Klemme 3: gelb
Klemme 4: grün
7.2 FinKey-Kupplung von Verteiler zu Leseeinheit
Um das Kabel der Leseeinheiten durch die Bohrung ziehen zu können, trennen Sie das Kabel an der
Kabelkupplung zwischen Lese- und Relaiseinheit
Markierung
Beachten Sie die bei Zusammenfügen die Markierung auf der Steckerverbindung.
•
Verbinden Sie nach der Montage die Kabelkupplung wieder.
Seite 10 von 14
Einbauanleitung FinKey-System
min. 10 mm Abisolierlänge
Version 1.5
