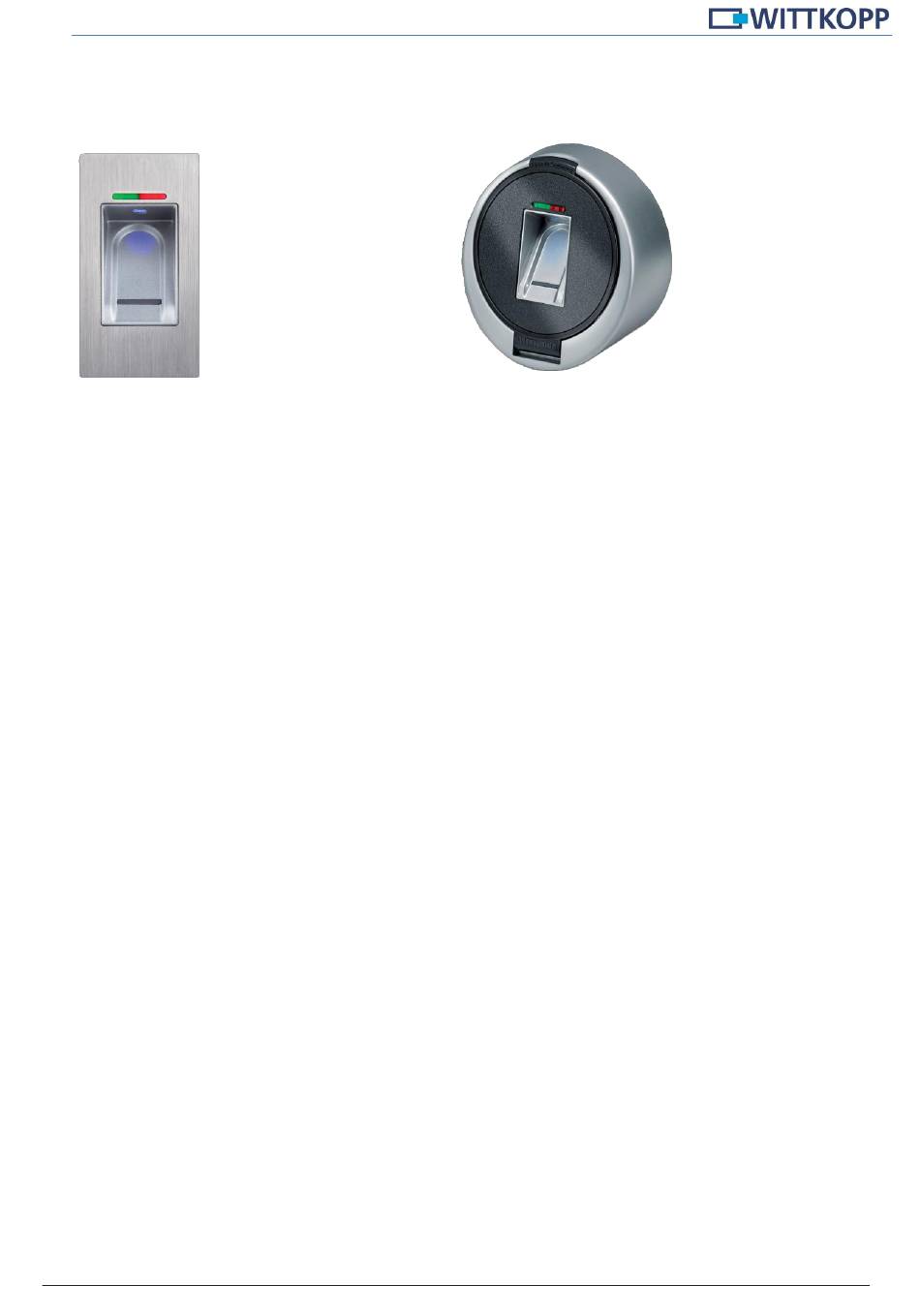

Einbauanleitung FinKey-System
Einbau-Anleitung Finkey
Finkey SL
Inhaltsverzeichnis
1
Hinweise .................................................................................................................................. 3
1.1
Haftungshinweise ............................................................................................................................... 3
1.2
Montagehinweis .................................................................................................................................. 3
2
System-Übersicht..................................................................................................................... 3
3
Einbau Leseeinheit FinKey SL ................................................................................................. 4
3.1
Leseeinheit FinKey SL ........................................................................................................................ 4
3.2
Einbaumaße FinKey SL ...................................................................................................................... 4
3.3
Bohrbild Leseeinheit FinKey SL ......................................................................................................... 4
4
Einbau Leseeinheit FinKey FS ................................................................................................. 5
4.1
Leseeinheit FinKey FS ........................................................................................................................ 5
4.2
Einbaumaße FinKey FS ...................................................................................................................... 5
4.3
Bohrbild Leseeinheit FinKey FS ......................................................................................................... 5
5
Einbau Schloss Remote 3000/3010/3011 ................................................................................ 6
5.1
Bohrbild für alle Remote-Schlösser .................................................................................................... 6
5.2
Einbaumaße Schloss Remote 3000/3010/3011 ................................................................................. 6
5.3
Einbaumaße Remote 3010 - kurze Anbindung mit Notschloss .......................................................... 7
5.4
Einbaumaße Remote 3011 - lange Anbindung mit Notschloss .......................................................... 7
5.5
Verwendung Notschloss mit Remote 3010 oder 3011 ....................................................................... 8
5.6
Riegellast bei Remote-Schlössern ..................................................................................................... 8
6
Einbau FinKey-Verteiler ........................................................................................................... 9
6.1
Bohrbild FinKey Verteiler .................................................................................................................... 9
6.2
FinKey-Verteiler für Verkabelung vorbereiten .................................................................................... 9
7
Verkabelung FinKey-System .................................................................................................. 10
7.1
Klemmenbelegung Schloss Remote 3000/3010 .............................................................................. 10
7.2
FinKey-Kupplung von Verteiler zu Leseeinheit................................................................................. 10
7.3
Allgemeiner Belegungsplan der Klemmleiste an Remote 3000/3010 .............................................. 11
7.4
FinKey-Verteiler mit Alarmsignal (optional) ...................................................................................... 11
Vers. 1.5
Finkey FS
© Carl Wittkopp GmbH - Irrtümer und Änderungen vorbehalten
27.06.2018
Einbauanleitung Nr. 9999-130-0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wittkopp Finkey SL
Inhaltszusammenfassung für Wittkopp Finkey SL
-
Seite 1: Inhaltsverzeichnis
Klemmenbelegung Schloss Remote 3000/3010 ................10 FinKey-Kupplung von Verteiler zu Leseeinheit................. 10 Allgemeiner Belegungsplan der Klemmleiste an Remote 3000/3010 ..........11 FinKey-Verteiler mit Alarmsignal (optional) ..................11 © Carl Wittkopp GmbH - Irrtümer und Änderungen vorbehalten Vers. 1.5 27.06.2018 Einbauanleitung Nr. 9999-130-0... - Seite 2 Einbauanleitung FinKey-System FinKey-Verteiler mit Abhebesignal (optional) ................... 11 Spannungsversorgung FinKey-System .................. 12 Einstellen der Betriebsart ....................... 13 Einstellen Betriebsart „Automatisches Verschließen“ ............... 13 Einstellen Betriebsart „Schließen durch Finger“ ................13 Einstellen der Meldezeit „Stiller Alarm“ ..................... 13 Funktionsprüfung (bei geöffneter Tür) ................. 13 Technische Daten Schloss ....................
-
Seite 3: Hinweise
Einbauanleitung FinKey-System 1 Hinweise Lesen Sie bitte vor Inbetriebnahme des Schlosses sorgfältig diese Einbauanleitung. 1.1 Haftungshinweise • Der Einbau des Schlosses und der Leseeinheit ist gemäß dieser Einbauanleitung vorzunehmen. • Die Einbauanleitung ist Zertifikatsgrundlage der VdS-Anerkennung und der Anerkennungen weiterer Prüfinstitute. Die Nichtbeachtung führt zum Verlust der Anerkennung. •... -
Seite 4: Einbau Leseeinheit Finkey Sl
Einbauanleitung FinKey-System Einbau Leseeinheit FinKey SL 3.1 Leseeinheit FinKey SL 3.2 Einbaumaße FinKey SL 3.3 Bohrbild Leseeinheit FinKey SL • Von der Vorderseite 2 Gewindebohrungen M3 mit ausreichender Gewindetiefe und 1 Durchgangsbohrung (Kabeldurchlass) in die Tresortür einbringen. • bis Türkstärke 25 mm 1 Durchbruch von 48 mm x 37 mm in die Tresortür einbringen. -
Seite 5: Einbau Leseeinheit Finkey Fs
Einbauanleitung FinKey-System 4 Einbau Leseeinheit FinKey FS 4.1 Leseeinheit FinKey FS 4.2 Einbaumaße FinKey FS 4.3 Bohrbild Leseeinheit FinKey FS Von der Vorderseite 2 Gewindebohrungen M5 mit ausreichender Gewindetiefe und 1 Durchgangsbohrung (Kabeldurchlass) in die Tresortür einbringen. • Von der Vorderseite Leseeinheit mit den beiliegenden Zylinderschrauben M5 befestigen. Version 1.5 Seite 5 von 14... -
Seite 6: Einbau Schloss Remote 3000/3010/3011
Einbauanleitung FinKey-System 5 Einbau Schloss Remote 3000/3010/3011 Vor Einbau des Elektronikschlosses ist die Leseeinheit zu montieren (siehe Kapitel 3 bis 4). Wittkopp Elektronikschlösser der Remote-Serie haben Standard-Montagemaße und können in allen 4 Einbaulagen montiert werden (rechts, links, oben, unten). •... -
Seite 7: Einbaumaße Remote 3010 - Kurze Anbindung Mit Notschloss
Einbauanleitung FinKey-System 5.3 Einbaumaße Remote 3010 - kurze Anbindung mit Notschloss Optional: Bauform 3010 mit Sechskantmutter Höhe Schloss 34mm statt 31mm Wird nicht das Notschloss N-1821 verwendet, ist das Remote 3011 zu verwenden. 5.4 Einbaumaße Remote 3011 - lange Anbindung mit Notschloss Optional: Bauform 3011 ohne Sechskantmutter... -
Seite 8: Verwendung Notschloss Mit Remote 3010 Oder 3011
Einbauanleitung FinKey-System 5.5 Verwendung Notschloss mit Remote 3010 oder 3011 • Es dürfen nur Notschlösser der VdS Klasse 2 eingebaut werden. • Werden die Elektronikschlösser Remote 3010/3011 ohne Notschlösser eingebaut, ist diese Einbaulösung mit dem entsprechenden Prüfinstitut abzuklären. • Für eine sichere Funktion der Notöffnung, sollten die verwendeten Notschlösser einen Hub von 12 mm haben. -
Seite 9: Einbau Finkey-Verteiler
Einbauanleitung FinKey-System 6 Einbau FinKey-Verteiler Um die Verkabelung einfach zu gestalten werden alle Komponenten mit dem FinKey-Verteiler verbunden. • Der FinKey-Verteiler ist im gesicherten Bereich zu befestigen. • Der FinKey-Verteiler ist unbedingt gegen Angriffe von außen zu schützen. 6.1 Bohrbild FinKey Verteiler 65,5 84,5 6.2 FinKey-Verteiler für Verkabelung vorbereiten... -
Seite 10: Verkabelung Finkey-System
Einbauanleitung FinKey-System 7 Verkabelung FinKey-System Schrauben Sie die Leiterplatte im FinKey-Verteiler erst nach erfolgter Verkabelung wieder im Gehäuse fest. Die innen liegenden Kabel sind unbedingt gegen Angriffe von außen zu schützen. • • Fixieren Sie die Kabel im Wertbehältnis, damit sie nicht nach außen gezogen werden können. 7.1 Klemmenbelegung Schloss Remote 3000/3010 Klemmleist min. -
Seite 11: Allgemeiner Belegungsplan Der Klemmleiste An Remote 3000/3010
Einbauanleitung FinKey-System 7.3 Allgemeiner Belegungsplan der Klemmleiste an Remote 3000/3010 • Ein Sperrsignal ermöglicht den Öffnungsvorgang zu blockieren. Das Verschließen bzw. das Herausfahren des Riegels über einen Steuerimpuls ist weiterhin möglich. Die Freigabe wird zu Beginn eines Verfahrzyklus überprüft. Für Signalverkettungen mehrerer •... -
Seite 12: Spannungsversorgung Finkey-System
Einbauanleitung FinKey-System Widerstand für Meldeschleife „Deckel abgehoben“ Lötjumper für Meldeschleife „Deckel abgehoben“ Schraubklemme „Cover“ (2-polig) zur Verbindung Abhebesignal mit Einbruchmeldeanlage Widerstände für Meldeschleife Abhebesignal einlöten bzw. wenn nur der Schaltkontakt herausgeführt werden soll, Lötjumper brücken 8 Spannungsversorgung FinKey-System Stecker „Spannungsversorgung“ Kabel für „Alarmsignal“... -
Seite 13: Einstellen Der Betriebsart
Einbauanleitung FinKey-System 9 Einstellen der Betriebsart Das System kann auf zwei Arten betrieben werden 1. Automatisches verschließen: der Schlossriegel fährt automatisch nach einer voreingestellten Zeit wieder in die Verschlusslage 2. Schließen durch Finger: der Schlossriegel fährt erst wieder in die Verschlusslage, nachdem erneut ein Finger von der Lese- einheit erkannt wurde. -
Seite 14: Technische Daten Schloss
Einbauanleitung FinKey-System 11 Technische Daten Schloss Maße Schloss (mm) 88 x 60,7 x 34 Material verzinktes Stahlblech Schutzklasse IP30 Betriebstemperatur (°C) 5-40 Relative Luftfeuchtigkeit (%) 10-75 nicht kondensierend Betriebsbedingungen (Ruhe *1) nur Versorgungsspannung 12VDC, ohne Beschaltung (Last *2) 7,5 N Riegellast, Versorgungsspannung 12VDC (Riegelblockiert *3) Versorgungsspannung 12VDC...
