Installationsanleitung eClick

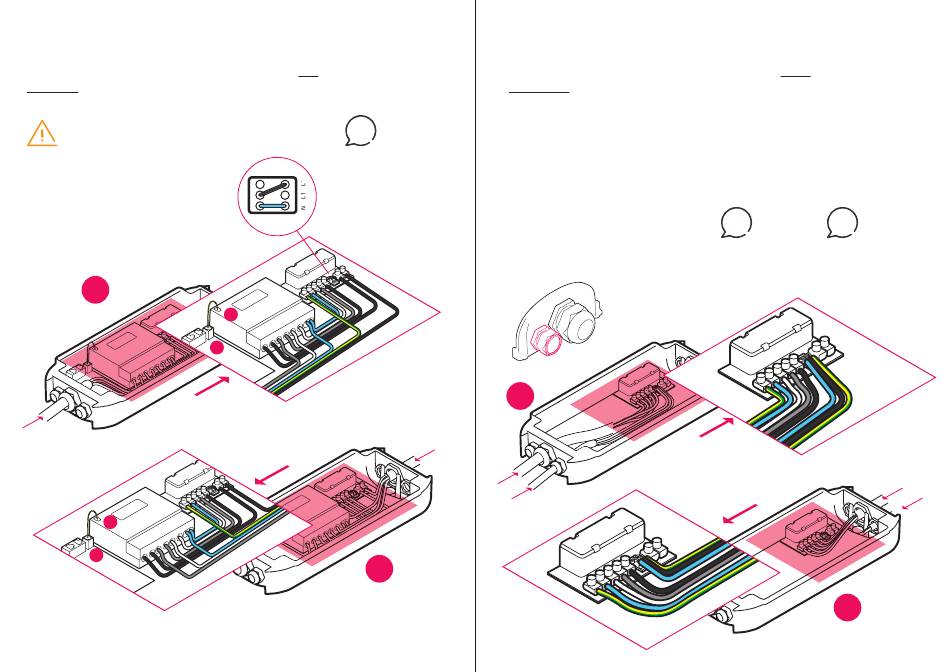

Szenario B: elektrischer Anschluss der eClick mit eSmartMeter,
einfache Zuleitung
Achtung
1. Kabeldurchführungsplatte oben (O) oder unten (U) abnehmen.
2. Kabel durch Kabeldurchführungsplatte führen und längen.
3. Kabeldurchführungsplatte einsetzen.
4. Die vorverdrahteten Kabel des eSmartMeters müssen auf
das Mainsboard gelegt werden.
5. Legen Sie die schwarze Brücke von L1 auf L
*
um.
6. Legen Sie die Litzen anschließend entsprechend der Abbildung
auf die Kontakte und ziehen Sie die Schrauben an den Kabel-
klemmen mit einem Drehmoment von 4 Nm an.
U
3a
3b
Hinweis
Falls nur einphasig eingespeist
werden soll, muss die Phase
entsprechend der Beschriftung
mit dem L1-Kontakt verbunden
werden.
3a
3b
Zur Kommunikationsanbindung des eSmartMeters
3a Ausgang eSmartMeter mit 3b Eingang eSmartMeter
verbinden (Kabel beigelegt).
O
Szenario C: elektrischer Anschluss der eClick ohne eSmartMeter,
zweifache Zuleitung (separate AUX-Versorgung)
Längen Sie das Kabel länger als notwendig ab, sodass
Umlenkungen möglich sind und nachträglich ein eSmart-
Meter nachgerüstet werden kann.
1. Bohren Sie ein Loch für das AUX-Kabel in die entspre-
chende Kabeldurchführungsplatte und setzen Sie eine
geeignete M20-Kabeldurchführung ein.
2. Setzen Sie die Kabeldurchführungsplatte wieder in
die eClick ein und drücken Sie diese fest, um Dichtigkeit
sicherzustellen.
3. Verschrauben Sie die PG-Verschraubung fest, um
Dichtigkeit sicherzustellen.
M20-Kabeldurchführung
U
Die separate AUX-Versorgungsleitung ist mit einem
separaten RCD, ausgelegt auf 6 A, abzusichern.
Installation
Führen Sie das Versorgungskabel von oben (O) oder
unten (U) in die eClick ein. Entfernen Sie die blaue und
schwarze Brücke auf dem Mainsboard, um die AUX-Leitungen
auflegen zu können. Legen Sie die Litzen anschließend
entsprechend der Abbildung auf die Kontakte und ziehen
Sie die Schrauben an den Kabelklemmen mit einem An-
zugsmoment von 4 Nm an.
Hinweis
Hinweis
Der Kabelquerschnitt der
Falls nur einphasig eingespeist
separaten AUX-Zuleitung darf
werden soll, muss die Phase
maximal 1,5 mm² betragen.
entsprechend der Beschriftung
mit dem L1-Kontakt verbunden
werden.
O
