Installationsanleitung eClick

Welding Detection

Die Welding Detection (dt.: Schweißfehlerdetektion)
erfolgt über einen Welding Detector, der auf Position 7
(s. Abb. S. 17) angeschlossen wird. Die Welding Detection
ist ein Zusatz-Feature, das nur im Rahmen der IEC 60364
standardmäßig angeschlossen werden muss. Anschluss
über Schraubklemme.

Elektrischer Anschluss

Gefahr Achtung
Vergewissern Sie sich, dass die Für das Gesamtprodukt – beste-
Sicherung der Stromkreise aus- hend aus eClick, eBox und ggf.
geschaltet und die verwendeten ePoleDuo – ist die Anbringung
Komponenten spannungsfrei sind. zusätzlicher Ventilationskompo-
nenten nicht vorgesehen.

Anschlussoptionen

Je nachdem, ob ein eSmartMeter eingebaut ist oder
nicht, unterscheidet sich der elektrische Anschluss
(s. Szenario A, B, C oder D).
Achtung Warnung
Die eClick kann sowohl einphasig Damit die Biegeradien der Kabel
als auch dreiphasig an die Unter- eingehalten werden, darf der
verteilung angeschlossen werden. Leitungsquerschnitt 10 mm²
Die Bilder zeigen jedoch nur die nicht überschreiten.
dreiphasige Anschlussmöglichkeit.
Schließen Sie im Falle eines
ein phasigen Anschlusses aus-
schließlich auf L1, N und PE an.
12 V-/24 V-Variante
Interfaceboard
Zu eClick Mainsboard/eSmartMeter
Welding
Com
Indicator
L1 L2 L3 N
NC IO
Stromkasten
Leitungs-
schutz-
schalter
mechanisch
gekoppelt
N 12 V/24 V DC
2 A max.
L1 L2 L3 N
z. B. ABB F2C-A1

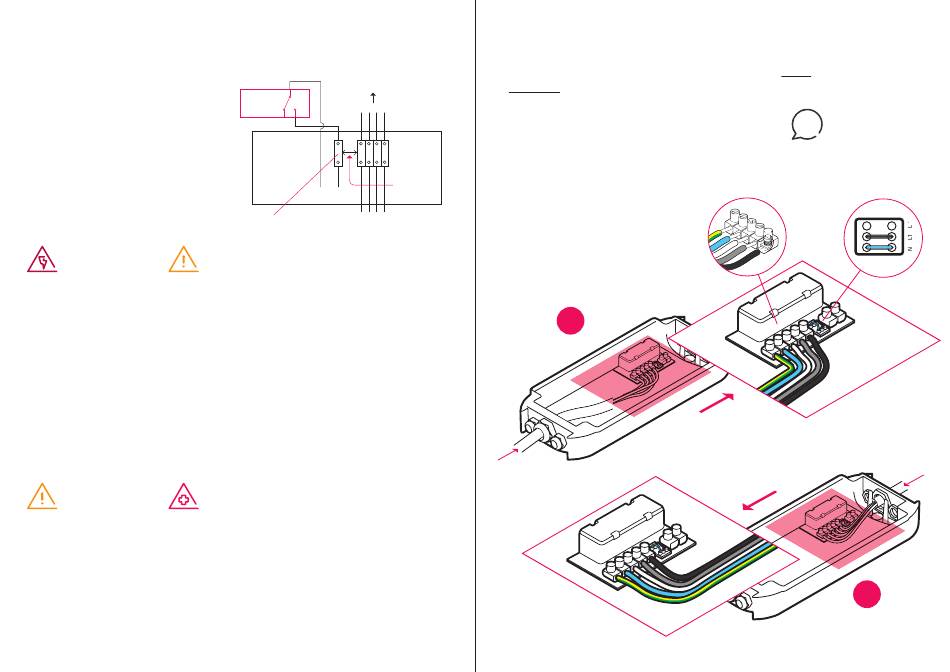

Szenario A: elektrischer Anschluss der eClick ohne eSmartMeter,
einfache Zuleitung
Isolieren Sie das Kabel bei Eintritt in die eClick mit großer
Reserve ab, sodass Umlenkungen möglich sind und nach-
träglich ein eSmartMeter nachgerüstet werden kann.
40 A
Führen Sie das Versorgungskabel von oben (O) oder
unten (U) in die eClick ein. Legen Sie die Litzen anschlie-
ßend entsprechend der Abbildung auf die Kontakte
und ziehen Sie die Schrauben an den Kabelklemmen mit
einem Anzugsmoment von 4 Nm an.
U
23
Installation
Hinweis
Falls nur einphasig eingespeist
werden soll, muss die Phase
entsprechend der Beschriftung
mit dem L1-Kontakt verbunden
werden.
O
