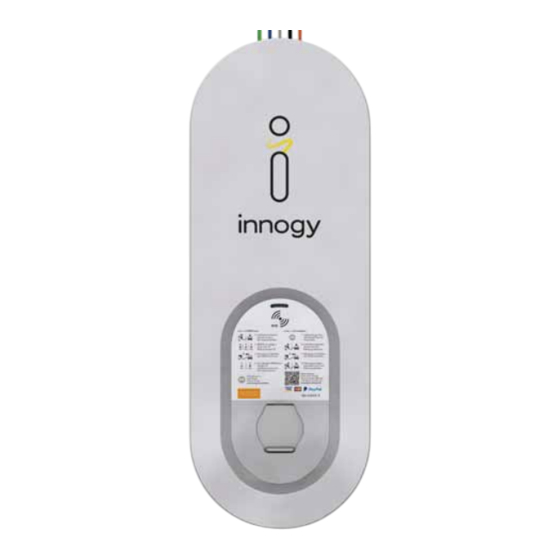

- Seite 1 (IEIA-601) eBox smart RFID (IEIA-602) Installations anleitung...
- Seite 2 (IEIA-601) • innogy eBox smart RFID (IEIA-602)
-
Seite 3: Inhaltsverzeichnis
Installationsanleitung Inhalt Anschlussübersicht innogy eBox smart (RFID) Vorbereitung zur Montage Empfehlung zur Leitungswahl Montage und elektrische Installation Elektrische Prüfungen Technische Daten Empfohlene Schutzeinrichtungen Sehr wichtige Information Hinweise, die insbesondere der Sicherheit dienen Abhängig von den lokalen Begebenheiten und der lokalen Netzanschlusssituation sind von der Installationsanleitung abweichende Szenarien nicht auszuschließen. -
Seite 4: Anschlussübersicht Innogy Ebox Smart (Rfid)
(IEIA-601) • innogy eBox smart RFID (IEIA-602) Anschlussübersicht innogy eBox smart (RFID) Die Installation im IT-Netz ist verboten! Hausan- Typ A schluss Hausan- schluss Hausan- schluss innogy eBox smart (RFID) Kabel zur Energieübertragung gemäß DIN VDE 18015 ΔU max < 3 % Die eBox smart und eBox smart RFID darf nur in Unterverteilung installiert werden. -
Seite 5: Vorbereitung Zur Montage
Netzbetreiber angemeldet werden 2. Leitungsverlegung • Überprüfung des Mobilfunk-Netzempfangs. • Kontrolle der Biegeradien Für den Betrieb der eBox smart (RFID) inklusive • Kontrolle der Unversehrtheit der Leitung der eOpeate-Services muss ausreichender • Korrekte Einführung der Leitung in die 2G/3G-Empfang vorhanden sein. -
Seite 6: Empfehlung Zur Leitungswahl
(IEIA-601) • innogy eBox smart RFID (IEIA-602) Empfehlung zur Leitungswahl Vorgabe: Anschlusskabel 5-adrig Leitungswahl und Wahl des Leiterquerschnitts gemäß DIN VDE 0100 Teil 520 durch Elektroinstallateur. Bei Einphasen-Wechselstromkreisen sind die Längen mit dem Faktor 0,5 zu multiplizieren Kabel und Leitungen mit Kupferleiter bei fester Verlegung in oder an Bauwerken und Kabel bei Verlegung in Erde, z. -
Seite 7: Montage Und Elektrische Installation
4. Setzen der Bohrlöcher (Empfehlung min. 6 mm) 5. Einsetzen geeigneter Dübel 6. Öffnen der eingeprägten Schraubpunkte in der innogy eBox smart (RFID) 7. Befestigung der innogy eBox smart mit geeigneten Schrauben (RFID) 8. Aufsetzen der Dichtungseinsätze auf die Schraubpunkte Elektrische Installation 1. -
Seite 8: Elektrische Prüfungen
(IEIA-601) • innogy eBox smart RFID (IEIA-602) Elektrische Prüfungen Elektrische Prüfungen/Messungen müssen gemäß nationalen Standards (u. a. VDE-Richtlinien) durchgeführt werden. Die durchzuführenden Messungen werden in innogy-Schulungen vermittelt. Nachfolgend sind beispielhafte Messungen aufgeführt: • Kontrolle des vorliegenden Netzsystems TN-Netz/TT-Netz •... -
Seite 9: Technische Daten
Leitungsschutzschalter (in vorgelagerter Hausinstallation, nicht im Lieferumfang enthalten) Authentifi zierung/ Freischaltung Authentifi zierungsfreies Die innogy eBox smart (RFID) identifi ziert das Pilotsignal gemäß Laden: IEC 61851-1:2012 und schaltet bei gültigem Signal den Ladepunkt frei. Der Ladevorgang ist vertraglich nicht zuordenbar „Plug & Charge“: über Kommunikation gemäß... -
Seite 10: Empfohlene Schutzeinrichtungen
(IEIA-601) • innogy eBox smart RFID (IEIA-602) Empfohlene Schutzeinrichtungen Fehlerstromschutzschalter Typ A Leitungsschutzschalter 22 kW Betriebsleistung 22 kW Betriebsleistung (bspw. F204A 4pol 40/0,03A ABB): (bspw. S203-NA K40A ABB): • Nach EN 61008-1/EN 61008-2-1 • Nach DIN EN 60947-1, -2/DIN EN 60898-1 •... - Seite 11 Installationsanleitung Installationsanleitung...
- Seite 12 Kostenlose Service-Hotline: 0800 88 88862 innogy SE Flamingoweg 1 44139 Dortmund emobility@innogy.com...
