2 Produktbeschreibung
2.3

Hauptkomponenten

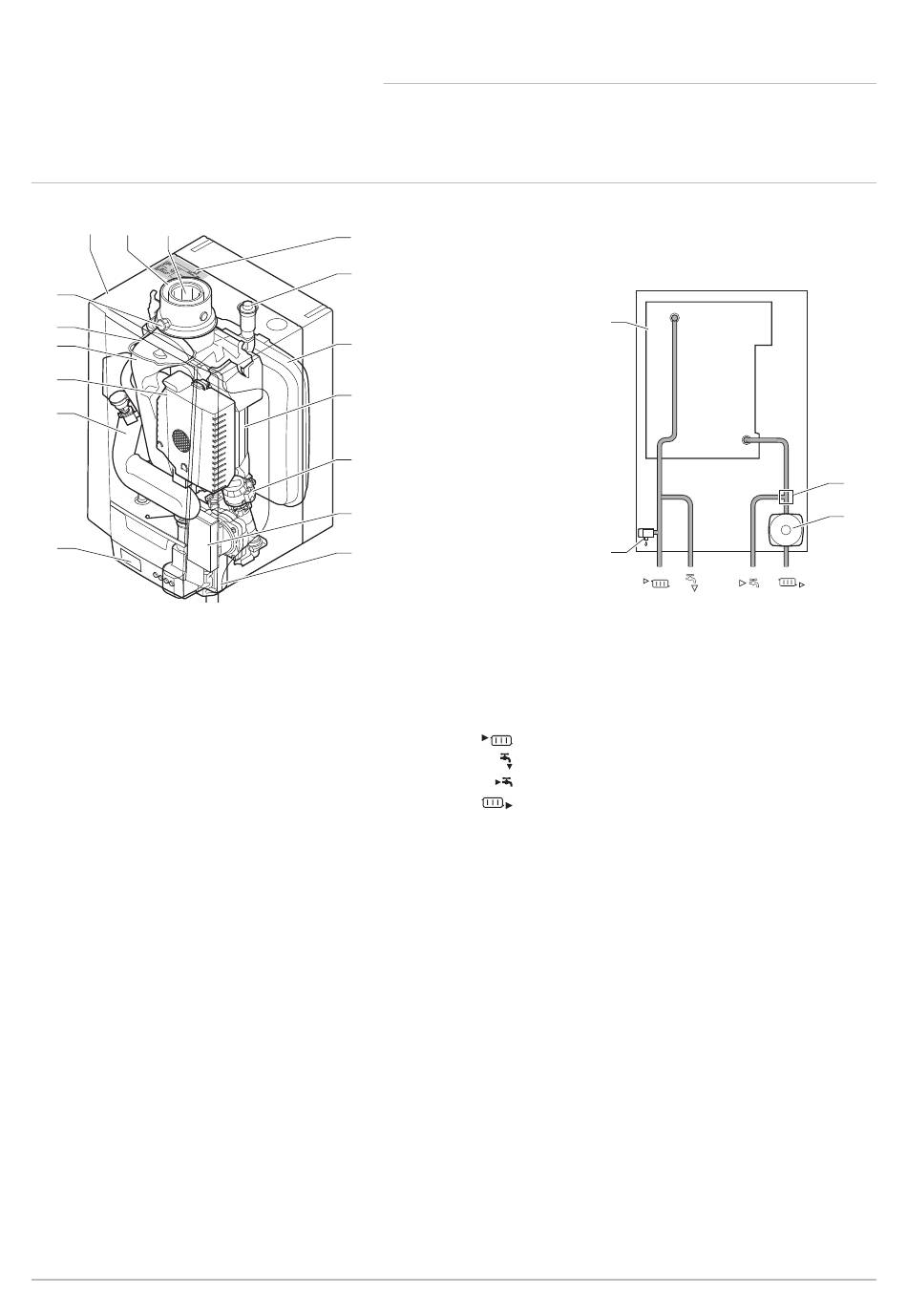

Abb.1 GMX-S 2024 Condens
3
2
1
4
5
6
7
8
9
1 Abgasstutzen
2 Luftzufuhr
3 Verkleidung/Luftkasten
4 Prüföffnung für Abgas
5 Zünd-/Ionisationselektrode
6 Abgasstutzen
7 Gas-/Luft-System mit Gebläse, Gasventilbaugruppe
und Brennerautomat
8 Ansaugschalldämpfer
9 Anschlusskasten
10 Siphon
11 Umwälzpumpe
8
2.2.8

Maximaler Schutz

Der Höchsttemperaturschutz schaltet den Kessel ab, wenn eine
übermäßig hohe Wassertemperatur (110 °C) erreicht wird.
16
15
14
13
12
11
10
12 3-Wege-Ventil
13 Wärmetauscher (Heizung)
14 Ausdehnungsgefäß
15 Automatischer Schnellentlüfter
16 Typenschild
17 Überdruckventil
13
17
Heizkreis Vorlauf (Primärkreislauf)
Heizkreis Vorlauf (Sekundärkreislauf)
Heizkreis Rücklauf (Sekundärkreislauf)
Heizkreis Rücklauf (Primärkreislauf)
12
11
AD-3001097-01
7720303 - v.01 - 12032019
