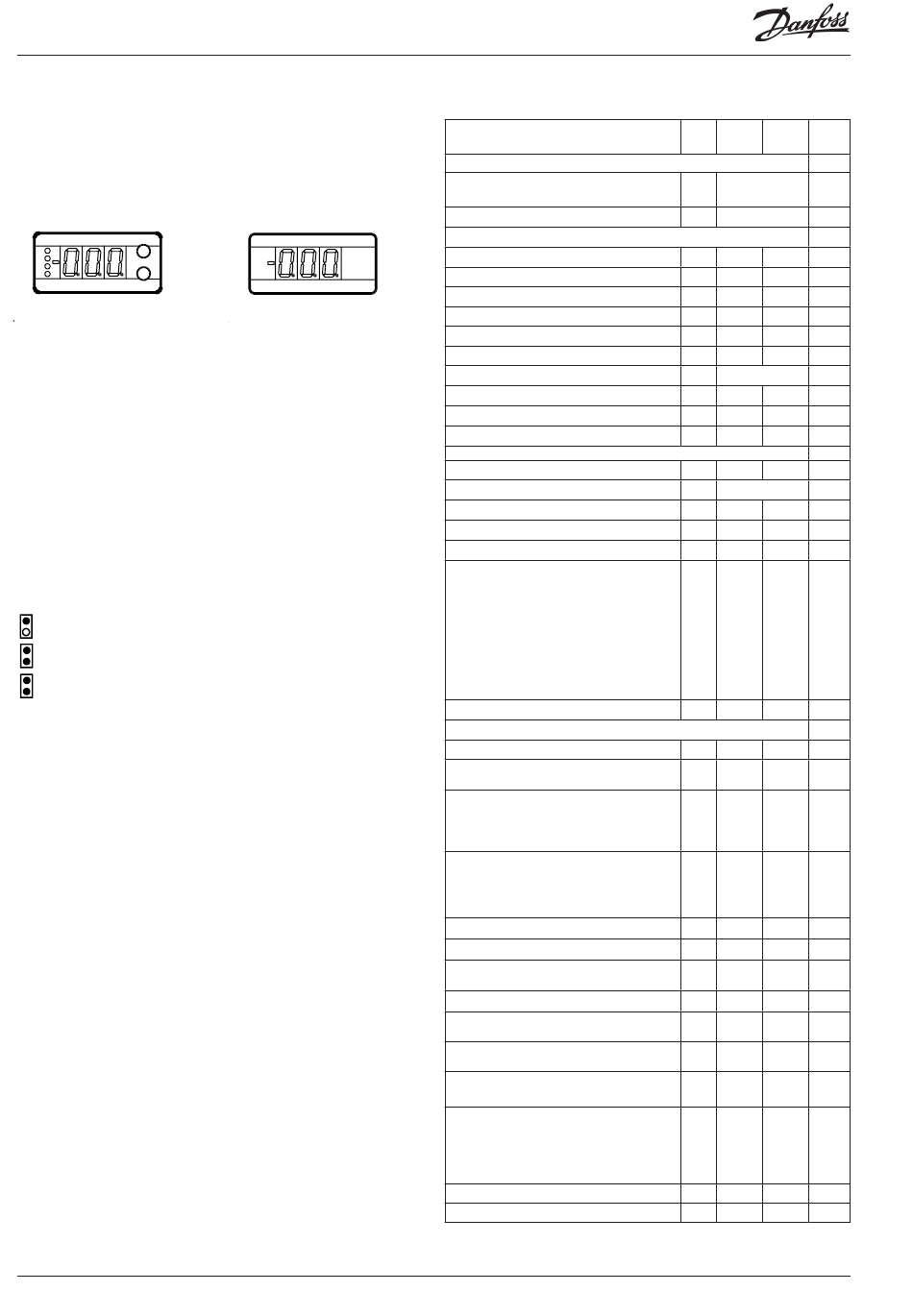

Betjening
Display
Værdierne bliver vist med tre cifre, og med en indstilling kan du
bestemme, om trykket skal vises i °C eller i °F.
EKA 162
Til betjening og visning af
fordampningstrykket.
Lysdioderne i venstre side
blinker ved alarm.
Knapperne
Når du vil ændre en indstilling, vil de to knapper give en højere el-
ler en lavere værdi alt efter hvilken knap, du trykker på. Men før du
kan ændre værdien, skal du have adgang ind i menuen. Det får du
ved at trykke på den øverste knap i et par sekunder – så kommer
du ind i rækken med parameterkoder. Find den parameterkode
du vil ændre, og tryk så på begge knapper samtidig. Når du har
ændret værdien, gemmer du den nye værdi ved igen at trykke på
begge knapper samtidig.
Eller kort:
Giver adgang til menuen (eller udkoble en alarm)
Giver adgang til at ændre
Gemmer en ændring.
Betjening
1. Tryk på den øverste knap til der vises en parameter
2. Tryk på en af knapperne og fi nd hen til den parameter, du vil
indstille
3. Tryk på begge knapper samtidig indtil værdien for parameteren
vises
4. Tryk på en af knapperne og vælg den nye værdi
5. Tryk igen på begge knapper for at afslutte indstillingen.
Under drift kan du få vist kondenseringstrykket på EKA 162, ved at
trykke kortvarigt på den nederste knap.
Quick- start
Hvis du vil have anlægget igang i en fart, så nedkølingen kan
påbegyndes, kan du indstille følgede 8 parametre.
r23 - r28- c08 - c09 - c16 - c29 - o30 og til sidst r12.
Når reguleringen derefter er igang, kan du gå igennem de øvrige
parametre og justere dem på plads.
Litteratur oversigt:
Manual EKC 531D1
Installationsguide, Data kommuniktion link
Fabriksindstilling
Hvis du får behov for at vende tilbage til de fabriksindstillede værdier, kan det ske
således:
- Afbryd forsyningsspændingen til regulatoren
- Hold begge knapper inde samtidig med at du igen tilslutter forsyningsspændingen.
8
EKA 161
Til visning af kondenserings-
trykket.
RS8DD---
RC8AC---
Instructions RI8HU352 © Danfoss 12/2004
Menuoversigt EKC 531D1
Funktion
Normalbillede
P0 vises i EKA 162 (den med betjening-
sknapper)
Pc vises i EKA 161
P0 reference
Neutralzone
Korrektion af signalet fra P0-føleren
Vælg enhed (0=bar og °C, 1=Psig og °F)
Start/Stop af kølingen
Referenceoff set for P0
Indstille reguleringens setpunkt for P0
Her vises den samlede P0-reference
Begrænsning: P0-referencens max. værdi* r25
Begrænsning: P0-referencens min. værdi* r26
Forskydning af P0 (ON=aktiv "r13")
Pc reference
Indstille reguleringens setpunkt for Pc
Her vises den samlede Pc-reference
Begrænsning: Pc-referencens max. værdi
Begrænsning: Pc-referencens min. værdi
Korrektion af signalet fra Pc-føleren
Pc-referencens variation.
1 og 2 er PI regulering
1: Fast reference. "r28" anvendes
2: Variabel reference. Udetemperaturen
(Sc3) indgår i referencen
3: Som 1, men med P-regulering (Xp-
bånd)
4: Som 2, men med P-regulering (Xp-
bånd)
Referenceoff set for Pc
Kapacitet
Min. On-tid for relæer
Min. periodetid imellem indkobling af det
samme relæ
Defi nition af reguleringsmåden
1: Sekventiel (step mode / FILO)
2: Cyklisk (step mode / FIFO)
3: Binær og cyklisk
Hvis der vælges en reguleringsmåde med
afl astninger skal relæet defi neres til at:
0: Slutte ved krav om mere kapacitet
1: Bryde ved krav om mere kapacitet
Reguleringsparameter for + Zone
Reguleringsparameter for + Zone
Reguleringsparameter for ++ Zone
Reguleringsparameter for - Zone
Reguleringsparameter for - Zone
Reguleringsparameter for - - Zone
Defi nition af kompressortilslutninger.
Se mulighederne side 10.
Følgende "c17" til "c28" er kun aktuel, hvis
"c16" er valgt til 0.
Der skal så indstilles en kode for hvilke
relæer, der er on ved de forskellige step:
Step 1 (M&M drift)
Step 2 (M&M drift)
Step 3 (M&M drift)
* gælder også ved regulering med referenceforskydning
SW: 1.22
Fabriks-
Para-
Min.
Max.
indstill-
meter
ing
-
°C
-
°C
r01
0.1 °C
20 °C
4.0
r04
-10 °C
10 °C
0.0
r05
0
1
0
r12
OFF
ON
1
r13
-20 °C
20 °C
0.0
r23
-99 °C
30 °C
0.0
r24
°C
0.0
-99 °C
30 °C
30.0
-99 °C
0 °C
-99.9
r27
OFF
ON
0
r28
-25 °C
75 °C
35
r29
°C
10
r30
-99 °C
99 °C
99.9
r31
-99 °C
99 °C
-99.9
r32
-10 °C
10 °C
0.0
r33
1
4
1
r34
-20 °C
20 °C
0.0
c01
0 min
30 min. 0
c07
0 min. 60 min 4
c08
1
3
1
c09
0
1
0
c10
0.1 K
20 K
4.0
c11
0.1 min 60 min 4.0
0.1
c12
20 min 2.0
min.
c13
0.1 K
20 K
4.0
0.1
c14
60 min 1.0
min.
0.02
c15
20 min 0.5
min.
c16
0
26
0
c17
0
15
0
c18
0
15
0
c19
0
15
0
Fortsættes
EKC 531D1
