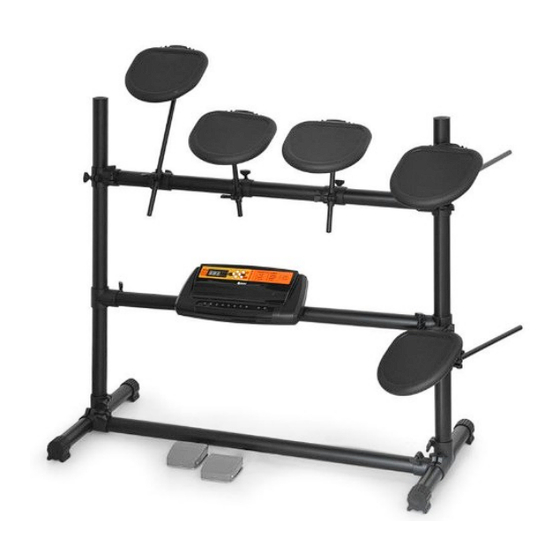

- Seite 1 E-Drums Schubert J12 10004403...
- Seite 2 Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen. Teileübersicht 38,1x800(mm) Rohr L x 5 12,7x400(mm) Rohr S x 3 12,7x200(mm) Rohr XS x 2 Verbinder A x 4 Verbinder C x5...
- Seite 3 Aufbauanleitung Schritt 1 Vor der Montage müssen Sie in alle Verbinder Schrauben und Mutter einsetzen. Stecken Sie die Füße an beide Enden der Standrohre. Auf jedes Rohr müssen vorher 2 Verbinder A geschoben werden. Legen beide Rohre wie auf dem Bild beschrieben auf den Boden.
- Seite 4 Schritt 3 Stecken Sie die vormontierten Haltestangen in die Standrohre, so dass diese eine T-Form bilden. Stellen Sie die Verbinder so ein, dass alles stabil steht. Notiz: Ihr Sitzplatz muss von der Höhe so gewählt werden, dass sich die Halter auf Knie und Brusthöhe befinden. Siehe Bild. Schritt 4 Die restlichem drei Unterstützungsrohre werden zwischen den beiden Haltestangen montiert.
- Seite 5 Schritt 6 Befestigen Sie die Haltestangen und die Abdeckungen wie auf dem Bild zu sehen. Schlagpads Montieren Sie die Pads und die Verbinder Typ B. Siehe Bild. Neigen Sie diese, um besser spielen zu können. Notiz: Achten Sie darauf, dass Sie bei Verbinder und Pad die passenden Seiten zusammenführen.
- Seite 6 Steuergerät Befestigen Sie die U-förmige Platte an der Rückseite des Steuergerät. Positionieren Sie das Steuergerät an dem zweiten Unterstützungsrohr und legen Sie die U-Platte um das Rohr. Fixieren Sie die Platte mit den Schraube. Aufgebautes Schlagzeug...
- Seite 7 Notiz: Um Pad und Pedal zu verbinden, nutzen Sie das Mono- Kabel (schwarz). Notiz: Um das Crash-Pad zu verbinden, nutzen Sie das Stereo- Kabel (blau). Anschluss-/ Aufbauplan Die Kabel zum Steuergerät müssen wie folgt angeschlossen werden:...
- Seite 8 HiHat lässt sich realistisch mit dem Pedal und dem Schlagpad bedienen. Anschlüsse an der Rückseite:...
- Seite 9 Schlagzeug-Klangmodul STYLE Stil wählen VOL/SPEED Lautstärke/Geschwindigkeit ändern SOUND Klang wählen Drücken Sie Mode um zwischen den Modi DRUMS (Trommel), MUSIC (Musik) und CLICK (Klicks) zu wechseln. Den Wiedergabestil können Sie mit STYLE ändern. Lautstärke und Geschwindigkeit lassen sich mit den Tasten VOL/SPEED einstellen. Den Klang mit der SOUND-Taste. Mit Tempo können Sie den Takt ändern: 1/4, 2/4, 3/4, 4/4 .
- Seite 10 Style&Sound-Liste...
-
Seite 11: Sicherheitshinweise Und Gewährleistung
SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
