Verwendung eines Gleichstrommotors
Achtung: Verwenden Sie NIEMALS den ASCOM STEPPER Motor Driver, wenn Sie einen
Gleichstrommotor an Ihr SkyCenter anschließen! Dies könnte zu einer Zerstörung der Elektronik des
Gehäuses führen.
Ein Gleichstrommotor ist nur ein Motor mit 2 Polen (2 Drähten). Die am häufigsten verwendeten
Gleichstrommotoren werden von SkyWatcher, Orion, JMI, MEADE (ZIS) und anderen verwendet.
Stellen Sie sicher, dass der Motor, den Sie anschließen möchten, ein Gleichstrommotor ist, und
schließen Sie ihn wie folgt an:
Anschluss 2 und / oder 3 = Pol 1
Anschluss 4 und / oder 5 = Pol 2
NIEMALS die Laschen 1 und 6 für einen Gleichstrommotor verwenden. Verbinden Sie NIEMALS die
Beine 2/3 mit den Beinen 4/5, außer durch einen Motor! Wenn Sie befürchten, dass Sie sich irren,
verwenden Sie nur zwei Drähte von der SkyCenter-Buchse, z. B. die Drähte 3 und 4 oder 2 und 5, und
stellen Sie sicher, dass Sie diese niemals kurzschließen.

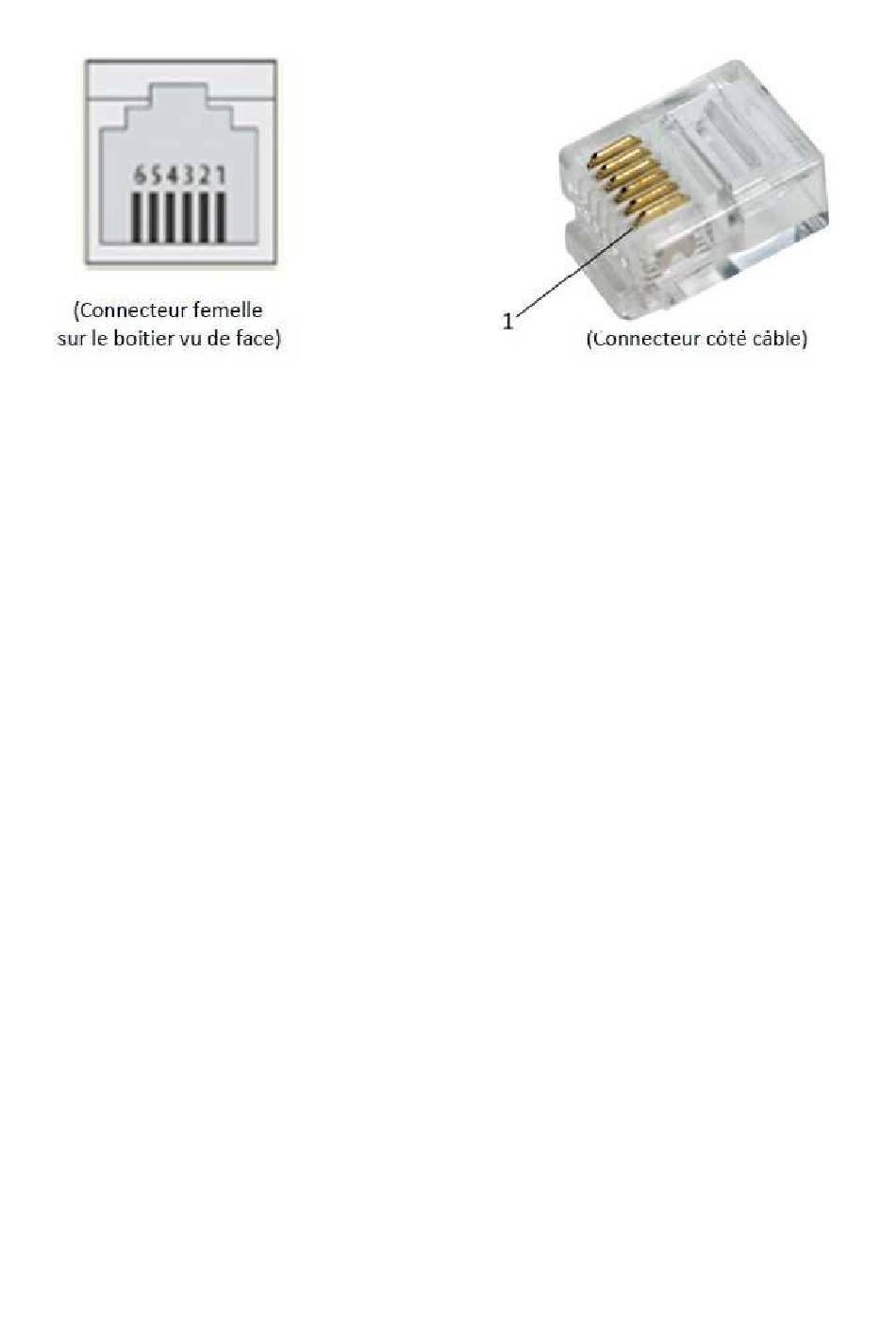

Verbindung zu SkyWatcher / Orion Accufocus-Motoren:
Diese Motoren sind mit einem RJ9-Stecker (4 Beine) ausgestattet, dessen Beine 1 und 2 mit dem Pol
1 des Motors verbunden sind, und die Beine 3 und 4 sind mit Pol 2 verbunden. Das SkyCenter und
der USB-Fokussierer müssen angeschlossen sein Dieser Motor hat nur 2 Drähte, um Kurzschlüsse zu
vermeiden. Es ist daher möglich, eine sehr einfache Verbindung mit 2 Drähten wie folgt herzustellen:
