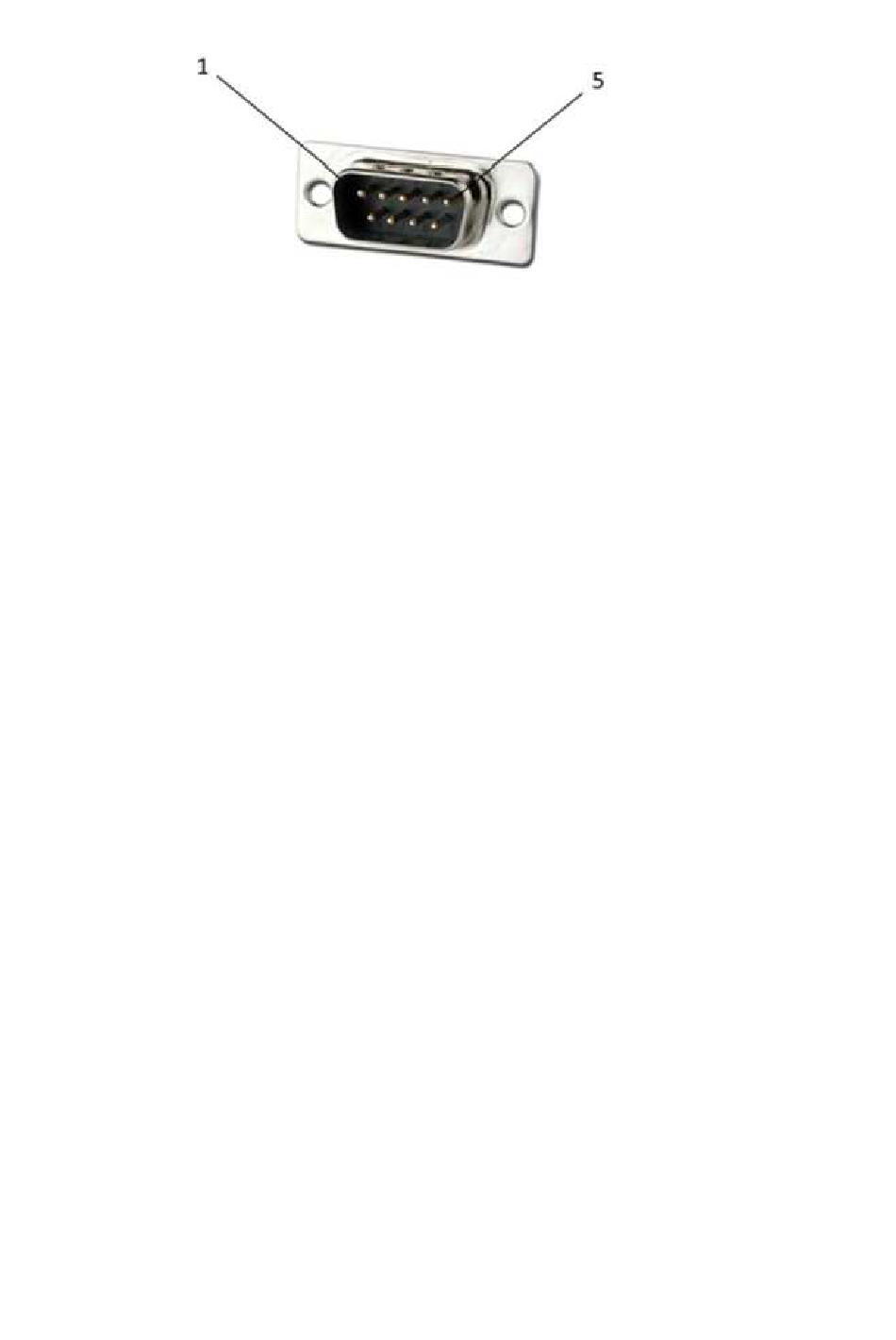

DB-9 (Robofocus)
1: Phase 1
2: Phase 2
3: Phase 3
4: Phase 4
5: Masse (Com)
Maximale Motorleistung
Schrittmotoren können eine erhebliche Menge Strom verbrauchen. Die USBFocuser-Schnittstelle
kann Motoren bis zu 1A verarbeiten. Es ist möglich, Motoren zu verwenden, die kurzzeitig bis zu 1,5
A verbrauchen. Dies kann jedoch zur Zerstörung der Motorleistungskreise führen.
Die Spannung, die aus der Schnittstelle am Motorstecker kommt, ist identisch mit der
Eingangsspannung im Modul (normalerweise 12 V). Es ist möglich, einige Motoren aufzuladen, die
Folge ist normalerweise ein schnelles Aufwärmen des Motors. In diesem Fall empfehlen wir, die
Dauer der Motordrehungsbefehle zu begrenzen, um eine Überhitzung zu vermeiden oder die an den
Motor abgegebene Leistung zu reduzieren. Beachten Sie jedoch, dass das Verringern der an den
Motor übertragenen Leistung das Drehmoment des Schrittmotors verringert.
DB9-Anschluss
Achtung! Motoren, die mit "Robofocus" -Systemen kompatibel sind, verfügen normalerweise über
einen DB9-Stecker (Sub-D 9). Es ist kein serieller Stecker, sondern ein Anschluss für Motoren!
Der USB-Focuser sendet einen großen Strom an diesen Anschluss. Schließen Sie niemals einen
anderen als einen Robofocus-Motor an diese Buchse an!
Verwenden einer FeatherTouch MSM-Engine und kompatiblem (RJ12-Stecker)
Der MSM20 ist ein Standardschrittmotor. Es ist mit einem Stecker vom Typ RJ12 (6P6C) ausgestattet,
der alle verwendet wird. Das Räumen kann erreicht werden, indem ein oder beide Beine "COM"
weggelassen werden.
Die folgende Pinbelegung legt fest, wie sie verbunden werden standardmäßig auf der USB-Focuser-
Schnittstelle. Der Pin 1 ist immer noch dasselbe wie in den vorhergehenden Abschnitten:
