Inhaltszusammenfassung für Pierro Astro USB-Focuser 2

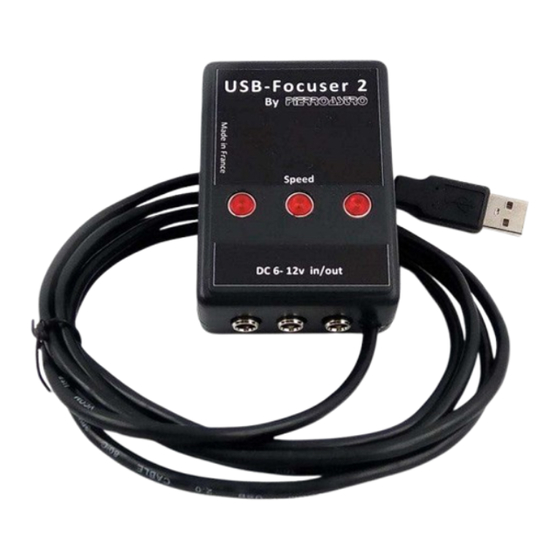

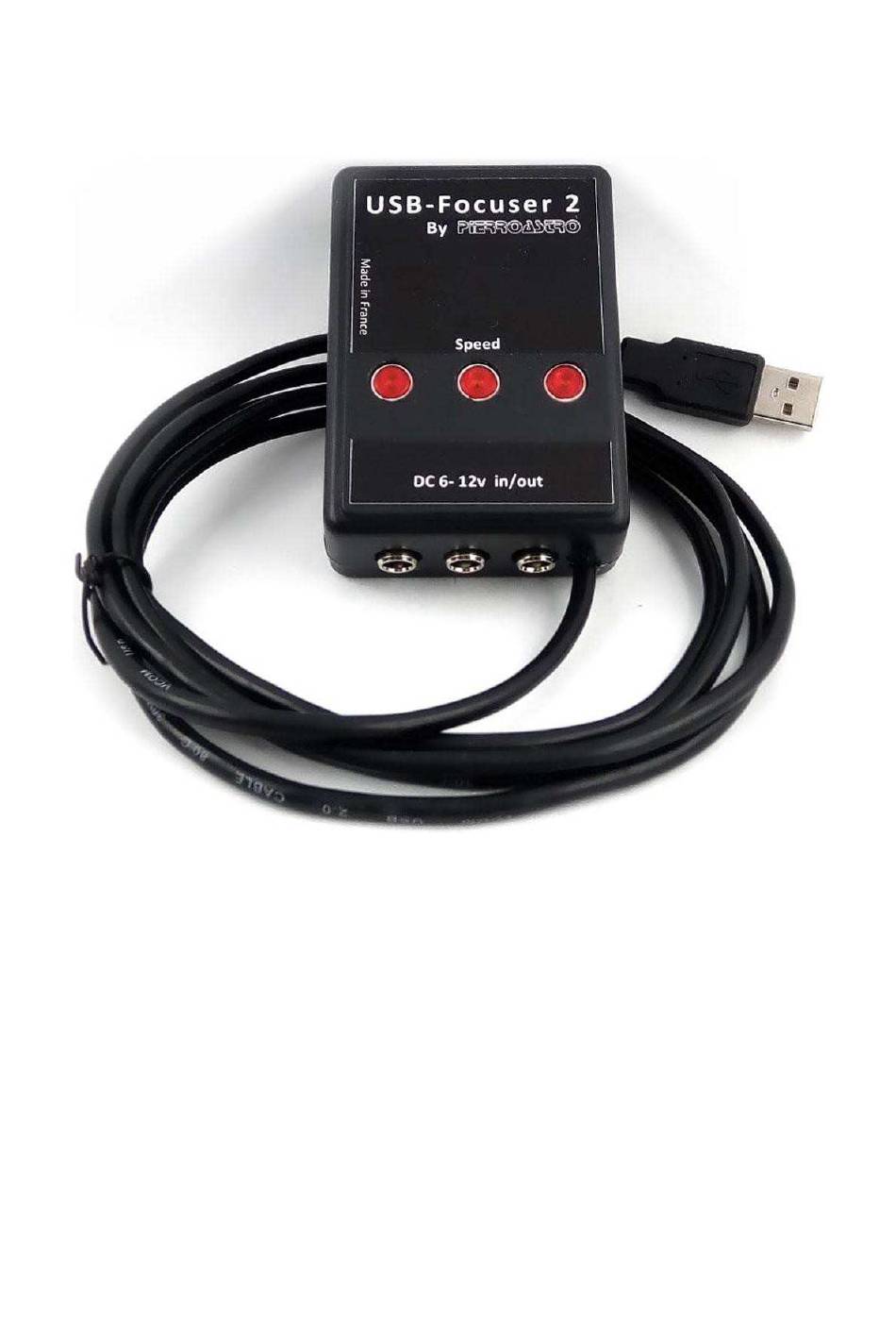

- Seite 1 USB-Focuser 2 Bedienungsanleitung...
- Seite 2 SkyCenter-Box identisch. Daher werden im Folgenden häufig Verweise auf das SkyCenter angezeigt. Wenn Sie die Treiber verwenden, werden Sie auch immer die Treiber für SkyCenter verwenden. Vielen Dank, dass Sie sich für eine Pierro-Astro USB-Focuser 2-Schnittstelle entschieden haben. Die USB-Focuser-Schnittstelle ist eine elektronische Schnittstelle für Amateurastronomen. Es wird in Frankreich mit Qualitätskomponenten entwickelt und hergestellt und bietet nicht nur eine Vielzahl...
- Seite 3 1 Ausgang 9-18V (12V empfohlen) für die Stromversorgung Ihrer Mount- oder CCD-Kamera zum Beispiel Ein in die Gehäusevorderseite integrierter Scharfeinstell- / Fokusausschub- und "Speed" -Fokussierständer ermöglicht manuellen Fokus (wenn die ASCOM-Verbindung betriebsbereit ist) ASCOM-Treiber für die schrittweise oder Gleichstromverwaltung, kompatibel mit ALLEN Astronomische Tuning-Software ...
- Seite 4 USB 2.0-Kabel Die USB-Focuser 2-Schnittstelle ist mit einem nicht abnehmbaren USB 2.0-Kabel ausgestattet, um Verbindungsprobleme und Abnutzung eines weiblichen USB-Anschlusses zu verhindern. Falls das integrierte USB-Kabel ausfällt, senden Sie das Gehäuse bitte wieder ein. Keine Garantie ist möglich, wenn die Box vom Benutzer geöffnet wird. Die einzige Schraube, die das Öffnen der Box ermöglicht befindet sich unter dem Fassadenschild.
- Seite 5 Achtung: Verpolung zerstört die interne Elektronik – dieser Schaden fällt nicht unter die Gewährleistung! Das von Ihnen verwendete Netzteil muss es Ihnen ermöglichen, sowohl den Motor (siehe den Motorverbrauch in der eigenen Dokumentation) als auch das an den 12-V-Ausgang angeschlossene Gerät zu betreiben.
- Seite 6 Verwendung eines Gleichstrommotors Achtung: Verwenden Sie NIEMALS den ASCOM STEPPER Motor Driver, wenn Sie einen Gleichstrommotor an Ihr SkyCenter anschließen! Dies könnte zu einer Zerstörung der Elektronik des Gehäuses führen. Ein Gleichstrommotor ist nur ein Motor mit 2 Polen (2 Drähten). Die am häufigsten verwendeten Gleichstrommotoren werden von SkyWatcher, Orion, JMI, MEADE (ZIS) und anderen verwendet.
- Seite 7 Verbindungsschema: Hinweis: Wenn der Motor entgegen der gewünschten Richtung läuft, können Sie das Kontrollkästchen "Motorumkehrrichtung" im ASCOM-Treiber aktivieren. Achtung: SkyWatcher-Engines haben einen RJ-4-Anschluss, es handelt sich jedoch um Gleichstrommotoren. Verbinden Sie nur 2 Drähte mit Ihrer Schnittstelle! Verbindung zu JMI oder MEADE Motoren: Die JMI- oder MEADE ZIS-Motoren verwenden einen 3,5-mm-Klinkenstecker.
- Seite 8 Schrittmotoranschluss: Es gibt verschiedene Arten von Schrittmotoren im Handel. Diese Motoren unterscheiden sich von Gleichstrommotoren durch hohe Positioniergenauigkeit und "Schrittbetrieb", dh der Motor bewegt sich bei jedem Impuls nur um einen Bruchteil einer Umdrehung. Die verschiedenen Arten von Schrittmotoren oder "Schrittmotoren" sind "unipolare" Motoren mit 5 oder 6 Drähten und "bipolare"...
- Seite 9 Die Pins 1 und 6 können zusammen mit einem 5-Draht-Motor an die "Com" angeschlossen werden. Die Com A- und Com B-Drähte eines 6-Draht-Motors können an die Laschen 1 und 6 des SkyCenter- Anschlusses angeschlossen werden. Im Zweifelsfall können Sie den Sohn „Com“ mit einem Ohm-Meter und das Verfahren folgende Maßnahmen identifizieren, als Beispiel die Spulen mit einem Widerstand von 100 Ohm haben.
- Seite 10 DB-9 (Robofocus) 1: Phase 1 2: Phase 2 3: Phase 3 4: Phase 4 5: Masse (Com) Maximale Motorleistung Schrittmotoren können eine erhebliche Menge Strom verbrauchen. Die USBFocuser-Schnittstelle kann Motoren bis zu 1A verarbeiten. Es ist möglich, Motoren zu verwenden, die kurzzeitig bis zu 1,5 A verbrauchen.
- Seite 11 USB Focuser MSM20 Pin1 Pin 1 oder 2 oder COM Pin 2 Pin 3 Pin 3 Pin 4 Pin 4 Pin 5 Pin 5 Pin 6 Pin 6 Pin 1 oder 2 oder COM Wir empfehlen, mit diesem Motortyp eine maximale Geschwindigkeit von 1200 pps zu verwenden, um das optimale Drehmoment aufrechtzuerhalten.
- Seite 12 Pin 2 Pin 3 Pin 3 Pin 6 Pin 4 Pin 7 Pin 5 Pin 8 Pin 6 (nicht angeschlossen) Verwenden des Schrittmotors von Avalon Diese Motoren sind mit einem RJ9-Stecker (4 Beine) ausgestattet, dessen Beine mit den 4 Polen eines bipolaren Motors verbunden sind.
- Seite 13 Achtung: Verwenden Sie NIEMALS den ASCOM STEPPER-Motortreiber, wenn Sie einen Gleichstrommotor an Ihren USB-Focuser anschließen! Dies könnte zu einer Zerstörung der Elektronik des Gehäuses führen. Im Falle von Fehler- oder Verbindungsfehlern lehnt Pierro-Astro jegliche Haftung ab. Wählen Sie in der Liste der möglichen Optionen den entsprechenden Treiber für Ihre Engine aus und klicken Sie auf OK: SkyCenter DC: Wenn Sie einen Gleichstrommotor verwenden (Typ JMI, Meade oder SkyWatcher ...) Skycenter Stepper: Wenn Sie einen 4-, 5- oder 6-Draht-Schrittmotor oder Robofocus verwenden.
- Seite 14 In der Box unter "Focus-In" können Sie die Anzahl der mit jedem Impuls ausgeführten Schritte angeben. Die Eingabe einer höheren Zahl (zum Beispiel 20) bedeutet, dass sich der Motor immer in Sätzen von 20 Schritten bewegt, die jeweils auf die Fokusschaltflächen klicken. Mit der "STOP"...
- Seite 15 Die Reihe von Informationen unterhalb der aktuellen Position (beginnend mit "Biegung" und endend mit einer Schaltfläche "Los") sind bereits aufgezeichnete Positionen oder "Speicherpositionen", die Sie nach Belieben ändern können: Durch einen Doppelklick auf das Etikett können Sie diese ändern, um eine Erinnerung an die angegebene Position zu erhalten.
- Seite 16 ASCOM SkyCenter Stepper Treiber Das Parametrierungsfenster des Stepper-Moduls ist relativ komplex und sehr reich an Parametern. Grundparameter: Die grundlegenden Parameter betreffen hauptsächlich den Motor und seine elektrischen und physikalischen Eigenschaften (Geschwindigkeit, Leistung usw.). Max. Geschwindigkeit ist die Anzahl von "Schritten" pro Sekunde, die Ihr Motor ohne "Skaten" aushalten kann.
- Seite 17 Backlash comp. : Die Anzahl der Schritte, die bei jeder Umkehrung der Motordrehrichtung durchzuführen sind, um die mechanischen Spiele aufzuheben (Reduktionsbox, Ankopplung der Achse, Spiele auf der Welle des Okularhalters usw.). Testen Sie diesen Wert mit Schaltfläche "Test": Dies bewirkt eine Reihe von Rundläufen in beide Richtungen mit einem Wert, der der Anzahl der in "backlash-comp"...
- Seite 18 Rückwärtsmotorrichtung: Wenn der Motor umgekehrt der Aufträge, die Sie senden (nur den Motor in einer Richtung positioniert ist, anstatt die anderen, der einen Seite eher als eine andere, oder einfach einem Gerät zum anderen), können Sie die Drehrichtung umkehren. Dies wirkt sich nicht auf die Auszählung der nicht standardisiert bleibt (dekrementiert in Fokus-Richtung in dem Sinne, erhöht Fokus-out).
- Seite 19 Position in Bearbeitung: Zeigt die Position des Motors an. Diese Position hat der Motor am Ende der letzten Bewegung des Motors. Wenn seitdem ein physischer Eingriff an der Ausrüstung erfolgt ist, ist diese Position falsch. Ansonsten ist diese Position eine zuverlässige Referenz für die Position Ihres Motors.
-
Seite 20: Technische Daten
Stromversorgung: 9 bis 18 V, typische 12 V Verbrauch: 90 mA bis 1,5 A je nach Motor und Nutzungsart IP-Standards: Die USB-Focuser 2-Schnittstelle hat keine IPxx-Zertifizierung, daher muss das Gehäuse vor Wasser, Tropfwasser und Feuchtigkeit geschützt werden.
