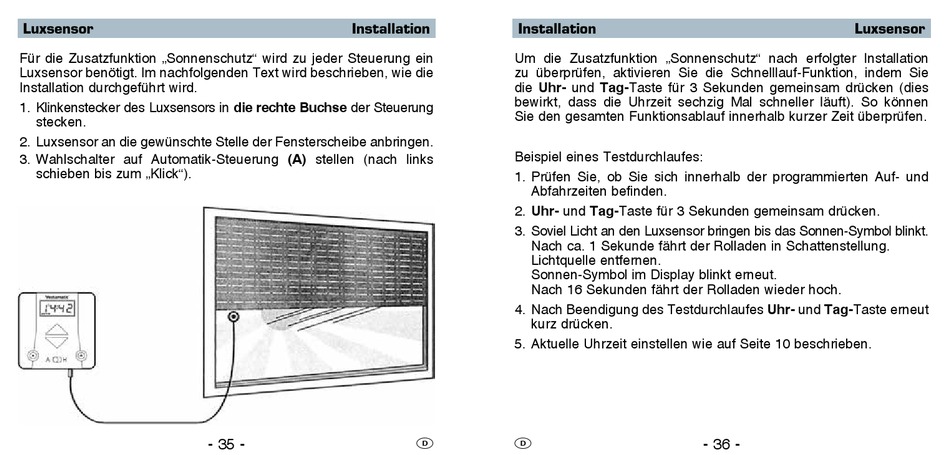

Luxsensor
Für die Zusatzfunktion „Sonnenschutz" wird zu jeder Steuerung ein
Lux sensor benötigt. Im nachfolgenden Text wird beschrieben, wie die
Installation durchgeführt wird.
1. Klinkenstecker des Luxsensors in die rechte Buchse der Steue rung
stecken.
2. Luxsensor an die gewünschte Stelle der Fensterscheibe an bringen.
3. Wahlschalter auf Automatik-Steuerung (A) stellen (nach links
schieben bis zum „Klick").
Installation
- 35 -
Installation
Um die Zusatzfunktion „Sonnenschutz" nach erfolgter Installation
zu überprüfen, aktivieren Sie die Schnelllauf-Funktion, indem Sie
die Uhr- und Tag-Taste für 3 Sekunden gemeinsam drücken (dies
bewirkt, dass die Uhrzeit sechzig Mal schneller läuft). So können
Sie den gesamten Funktionsablauf innerhalb kurzer Zeit überprüfen.
Beispiel eines Testdurchlaufes:
1. Prüfen Sie, ob Sie sich innerhalb der programmierten Auf- und
Abfahrzeiten befinden.
2. Uhr- und Tag-Taste für 3 Sekunden gemeinsam drücken.
3. Soviel Licht an den Luxsensor bringen bis das Sonnen-Symbol blinkt.
Nach ca. 1 Sekunde fährt der Rolladen in Schattenstellung.
Lichtquelle entfernen.
Sonnen-Symbol im Display blinkt erneut.
Nach 16 Sekunden fährt der Rolladen wieder hoch.
4. Nach Beendigung des Testdurchlaufes Uhr- und Tag-Taste erneut
kurz drücken.
5. Aktuelle Uhrzeit einstellen wie auf Seite 10 beschrieben.
D D
Luxsensor
- 36 -
