Gira 2104 Serie Produktdokumentation

Co2-sensor mit luftfeuchte- und raumtemperatur-regler
Vorschau ausblenden Andere Handbücher für 2104 Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

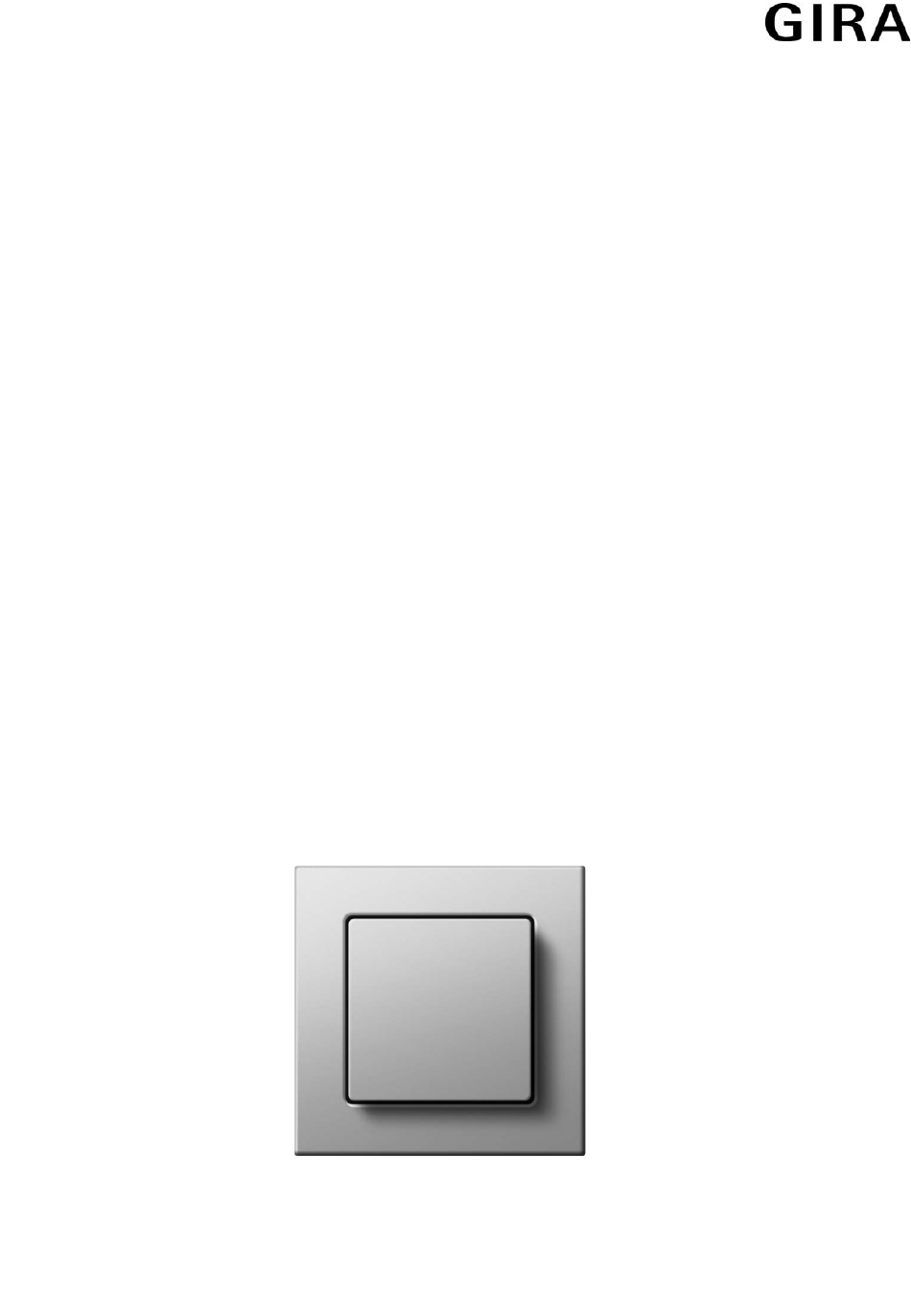

KNX/EIB
Produktdokumentation
Stand der Dokumentation:
26.01.2011
13547810
CO2-Sensor mit Luftfeuchte- und
Raumtemperatur-Regler
Best.-Nr. 2104 ..

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gira 2104 Serie

Inhaltszusammenfassung für Gira 2104 Serie

  • Seite 1 KNX/EIB Produktdokumentation Stand der Dokumentation: 26.01.2011 13547810 CO2-Sensor mit Luftfeuchte- und Raumtemperatur-Regler Best.-Nr. 2104 ..

  • Seite 2: Inhaltsverzeichnis

    KNX/EIB Produktdokumentation Inhalt 1 Produktdefinition ......................... 1.1 Produktkatalog ........................ 1.2 Anwendungszweck ......................2 Montage, elektrischer Anschluss und Bedienung ............2.1 Sicherheitshinweise ......................2.2 Geräteaufbau ........................2.3 Montage und elektrischer Anschluss ................2.4 Inbetriebnahme ......................3 Technische Daten ......................4 Software-Beschreibung .....................
  • Seite 3 KNX/EIB Produktdokumentation 5 Anhang ..........................5.1 Stichwortverzeichnis ....................Best.-Nr. 2104 .. Seite 3 von 169...

  • Seite 4: Produktdefinition

      Produktdefinition 1 Produktdefinition 1.1 Produktkatalog Produktname: CO2-Sensor Verwendung: Sensor Bauform: UP (unter Putz) Best.-Nr. 2104 .. 1.2 Anwendungszweck Das Gerät vereint die Funktionen eines KNX Busankopplers, eines Einzelraum- Temperaturreglers mit Sollwertvorgabe, eines Temperatur- und Feuchte-Sensors und eines -Sensors in einem Busteilnehmer. Die Raumtemperaturregler-, Feuchte- und CO -Sensor- Funktionen sind jeweils autarke Funktionsteile des Gerätes mit eigenen Parameterblöcken in der ETS.
  • Seite 5   Produktdefinition ausgesendet werden. Die ermittelte Luftfeuchte kann über ein separates Objekt als 2 Byte Messwert auf den Bus ausgesendet und auf diese Weise KNX Anzeigekomponenten zur Verfügung gestellt werden. Der Wert der Luftfeuchtigkeit, der vom Feuchte-Sensor aufgenommen wird, dient zusammen mit der gemessenen Raumtemperatur zur Berechnung des Taupunktes.

  • Seite 6: Montage, Elektrischer Anschluss Und Bedienung

      Montage, elektrischer Anschluss und Bedienung 2 Montage, elektrischer Anschluss und Bedienung 2.1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Nicht für sicherheitsrelevante Gasmessungen verwenden. Bei Renovierungsarbeiten das Gerät gegen Verschmutzung durch Farbe, Tapetenkleister, Staub etc.

  • Seite 7: Geräteaufbau

      Montage, elektrischer Anschluss und Bedienung 2.2 Geräteaufbau Bild 1: Geräteaufbau CO -Sensor (1) Klemmen-Einsatz (2) Design-Rahmen (3) Elektronik-Aufsatz (4) Abdeckung (5) Programmier-Taste und -LED (6) Sicherungsschraube (Kunststoff) (7) Sensorfenster CO -Sensor Best.-Nr. 2104 .. Seite 7 von 169...

  • Seite 8: Montage Und Elektrischer Anschluss

      Montage, elektrischer Anschluss und Bedienung 2.3 Montage und elektrischer Anschluss GEFAHR! Bei Montage mit 230-V-Geräten unter einer gemeinsamen Abdeckung, z. B. Steckdosen, besteht im Fehlerfall Gefahr durch elektrischen Schlag! Elektrischer Schlag kann zum Tod führen. Ausschließlich die vormontierte Kunststoffschraube als Sicherungsschraube verwenden! VORSICHT! Elektrostatische Entladung.
  • Seite 9   Montage, elektrischer Anschluss und Bedienung Bild 3: Klemmen-Einsatz mit Anschlüssen (8) Anschlussleiste Binäreingänge (9) Anschluss KNX Die abisolierten Busleitungen in die Anschlussklemme (9) im Klemmen-Einsatz einstecken (Bild 3) Bild 4: Anschluss Binäreingänge 1..3 nicht belegt Anschluss Binäreingang E1 Anschluss Binäreingang E2 Bezugspotential E1, E2 Fensterkontakte, Schließer- oder Öffner-Taster können an die Klemmen 4, 5 und 6 der Anschlussleiste Binäreingänge (8) angeschlossen werden.
  • Seite 10   Montage, elektrischer Anschluss und Bedienung i Das Gerät nicht in Mehrfachkombinationen mit anderen UP-Geräten einsetzen, da deren Wärmeentwicklung die Temperatur- und Feuchtemessung des Reglers beeinflussen kann. i Das Gerät nicht in der Nähe von Störquellen wie Elektroherden, Kühlschränken, Zugluft oder Sonneneinstrahlung montieren.

  • Seite 11: Inbetriebnahme

      Montage, elektrischer Anschluss und Bedienung 2.4 Inbetriebnahme Physikalische Adresse und Anwendungssoftware laden Die Inbetriebnahme des Gerätes beschränkt sich im Wesentlichen auf das Programmieren der physikalischen Adresse und der Applikationsdaten durch die ETS. Projektierung und Inbetriebnahme des Gerätes durch die ETS3.0d mit Patch A oder durch neuere Versionen.

  • Seite 12: Technische Daten

      Technische Daten 3 Technische Daten   Allgemein Schutzklasse Prüfzeichen KNX / EIB Umgebungstemperatur -5 ... +45 °C Lager-/Transporttemperatur +10 ... +50 °C Lager-/Transportfeuchte 20 ... 60 % rel. Feuchte KNX Medium TP 1 Inbetriebnahmemodus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Stromaufnahme KNX typ.

  • Seite 13: Software-Beschreibung

      Software-Spezifikation 4 Software-Beschreibung 4.1 Software-Spezifikation ETS-Suchpfade: - Heizung, Klima, Lüftung / Regler / CO2-Sensor Konfiguration: S-mode standard AST-Typ: "00" / "0" AST-Verbindung: keine Verwendete BAU: FZE1066 + µC Applikation für CO -Sensor Nr. Kurzbeschreibung Name Version Maskenver- sion CO2-/Luftfeuchte Sensor mit CO2-Sensor 706211 1.1 Raumtemperatur-Regler, für ETS3.0...

  • Seite 14: Software "Knx Co2-Sensor

    Software "KNX CO2-Sensor" Funktionsumfang 4.2 Software "KNX CO2-Sensor" 4.2.1 Funktionsumfang Tasterschnittstellenfunktionalität Allgemein Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber zu den max. 2 Eingängen. Sperrobjekt zum Sperren einzelner Eingänge (Polarität des Sperrobjekts einstellbar). Verzögerung bei Busspannungswiederkehr und Entprellzeit zentral einstellbar. Das Verhalten bei Busspannungswiederkehr ist für jeden Eingang separat parametrierbar.
  • Seite 15 Software "KNX CO2-Sensor" Funktionsumfang Die Regelalgorithmen der Temperaturregelung sind parametrierbar, entweder die schaltende 2-Punkt-Regelung, die schaltende PI-Regelung (PWM) oder die stetige PI- Regelung. Stellgrößenausgabe 1 Bit (schaltend) oder 1 Byte (stetig). Die einstellbaren Regelparameter für die PI-Regelung sind "Proportionalbereich" und "Nachstellzeit", für die 2-Punkt-Regelung "Hysterese".
  • Seite 16 Software "KNX CO2-Sensor" Funktionsumfang Taupunktbestimmung Die Taupunkt-Temperatur wird vom Gerät anhand der ermittelten Raumtemperatur und Feuchtigkeitswerte berechnet. Die Korrektur des ermittelten Feuchtewertes des Sensors erfolgt mit Hilfe der Magnus- Formel, die eine Näherungsformel für die Berechnung des Sättigungsdampfdruckes in Abhängigkeit von der Temperatur ist. Sie ist sehr genau (< 0,22 %) im Bereich zwischen 0°C und 100°C und wird vor allem in der Meteorologie und der Bauphysik zur Taupunktbestimmung verwendet.

  • Seite 17: Hinweise Zur Software

    Software "KNX CO2-Sensor" Hinweise zur Software 4.2.2 Hinweise zur Software ETS Projektierung und Inbetriebnahme Zur Projektierung und Inbetriebnahme des Gerätes ist die ETS3.0 ab Version "d" Patch "A" oder die ETS4 erforderlich. Durch Verwendung dieser ETS-Versionen ergeben sich Vorteile in Bezug auf den Programmiervorgang (Differentieller Download).

  • Seite 18: Objekttabelle

    Software "KNX CO2-Sensor" Objekttabelle 4.2.3 Objekttabelle Anzahl der Kommunikationsobjekte: (max. Objektnummer 138 - dazwischen Lücken) Anzahl der Adressen (max): Anzahl der Zuordnungen (max): Dynamische Tabellenverwaltung: nein 4.2.3.1 Objekttabelle Tasterschnittstelle Objekte der Tasterschnittstelle Funktion: Schalten Objekt Funktion Name Flag 0, 1 Schaltobjekt 1.1 T.Kanal 1 / 2 1 Bit...
  • Seite 19 Software "KNX CO2-Sensor" Objekttabelle Funktion: Jalousie Objekt Funktion Name Flag 0, 1 Kurzzeitbetrieb T.Kanal 1 / 2 1 Bit 1.007 K, Ü, (L) Beschreibung 1 Bit Objekt zum Senden von Telegrammen, mit denen ein Jalousie- oder Rollladenantrieb angehalten werden kann, oder mit denen die Jalousielamellen kurzzeitig verstellt werden können.
  • Seite 20 Software "KNX CO2-Sensor" Objekttabelle Funktion: Wertgeber Objekt Funktion Name Flag 0, 1 Helligkeitswert T.Kanal 1 / 2 2 Byte 9.004 K, Ü, (L) Beschreibung 2 Byte Objekt zum Senden eines Beleuchtungsstärkewertes von 0 Lux bis 1500 Lux. Wenn die Verstellung des Wertes freigegeben ist, kann das Objekt bei einer langen Betätigung zyklisch Telegramme senden, mit denen der Wert um 50 Lux verringert oder erhöht werden kann.

  • Seite 21: Objekttabelle Raumtemperaturregler

    Software "KNX CO2-Sensor" Objekttabelle 4.2.3.2 Objekttabelle Raumtemperaturregler Objekte zur Raumtemperaturmessung Funktion: Raumtemperaturmessung Objekt Funktion Name Flag Ist-Temperatur R.Ausgang 2 Byte 9.001 K, -, Ü, L Beschreibung 2 Byte Objekt zur Ausgabe der durch den Regler ermittelten und für die Raumtemperaturregelung verwendeten Ist-Temperatur (Raumtemperatur). Möglicher Wertebereich: -99,9 °C bis +99,9 °C / Messbereich interner Temperaturfühler: 0 °C bis +40 °C.
  • Seite 22 Software "KNX CO2-Sensor" Objekttabelle Funktion: Solltemperatur-Vorgabe Objekt Funktion Name Flag Sollwert aktiver R.Eingang 2 Byte 9.001 K, S, (Ü), Betriebsmodus Beschreibung 2 Byte Objekt zur externen Vorgabe eines Sollwerts bei absoluter Sollwertvorgabe. Der mögliche Wertebereich wird in Abhängigkeit der Betriebsart durch die parametrierte Frostschutz- und/oder Hitzeschutztemperatur eingegrenzt.
  • Seite 23 Software "KNX CO2-Sensor" Objekttabelle Funktion: Betriebsmodusumschaltung Objekt Funktion Name Flag Standby-Betrieb R.Eingang 1 Bit 1.001 K, S, Ü, (L) Beschreibung 1 Bit Objekt zur Umschaltung in den Betriebsmodus "Standby". Dieses Objekt ist in dieser Weise nur verfügbar, wenn die Betriebsmodusumschaltung über 4 x 1 Bit erfolgen soll (parameterabhängig).
  • Seite 24 Software "KNX CO2-Sensor" Objekttabelle Funktion: Betriebsmodusumschaltung Fensterstatus Objekt Funktion Name Flag Fensterstatus R.Eingang 1 Bit 1.019 K, S, -, (L) Beschreibung 1 Bit Objekt zur Ankopplung von Fensterkontakten. Polarität: Fenster geöffnet = "1", Fenster geschlossen = "0". Objekt zur Betriebsartenumschaltung Funktion: Betriebsartenumschaltung Objekt...
  • Seite 25 Software "KNX CO2-Sensor" Objekttabelle Funktion: Statusmeldung Objekt Funktion Name Flag Statusmeldung Zusatz R.Ausgang 1 Byte K, -, Ü, (L) Beschreibung 1 Byte Objekt, über das der Regler den aktuellen erweiterten Betriebszustand ausgibt (z. B. an eine Reglernebenstelle). Nur bei "Status Regler = Regler allgemein". Funktion: Statusmeldung Objekt...
  • Seite 26 Software "KNX CO2-Sensor" Objekttabelle Funktion: Statusmeldung Objekt Funktion Name Flag KNX-Status Zwang- R.Ausgang 1 Byte 20.102 K, -, Ü, (L) Betriebsmodus Beschreibung 1 Byte Objekt, über das der Regler den Betriebsmodus im Fall einer Zwangsführung ausgibt. Dieses Objekt dient in der Regel dazu, dass Reglernebenstellen in der KNX konformen Statusanzeige den Reglerbetriebsmodus korrekt anzeigen können.
  • Seite 27 Software "KNX CO2-Sensor" Objekttabelle Objekte zu Regler-Sperrfunktionen Funktion: Sperrfunktion (Raumtemperaturregler) Objekt Funktion Name Flag Regler sperren R.Eingang 1 Bit 1.001 K, S, -, (L) Beschreibung 1 Bit Objekt zur Deaktivierung des Reglers (Aktivierung Taupunktbetrieb). Polarität: Regler deaktiviert = "1", Regler aktiviert = "0". Funktion: Sperrfunktion (Raumtemperaturregler) Objekt...
  • Seite 28 Software "KNX CO2-Sensor" Objekttabelle Funktion: Stellgröße Objekt Funktion Name Flag Stellgröße Heizen / R.Ausgang 1 Bit 1.001 K, -, Ü, (L) Stellgröße Grundheizen Beschreibung 1 Bit Objekt zur Ausgabe der schaltenden Stellgröße des Heizbetriebs. Im zweistufigen Heizbetrieb Ausgabe der Stellgröße für die Grundheizung. Dieses Objekt ist in dieser Weise nur verfügbar, wenn Art der Regelung auf "Schaltende 2-Punkt-Regelung"...
  • Seite 29 Software "KNX CO2-Sensor" Objekttabelle Objekt zur Stellgrößenausgabe Zusatzheizen und kombiniertes Ventil Zusatzheizen/- kühlen Funktion: Stellgröße Objekt Funktion Name Flag Stellgröße Zusatzheizen R.Ausgang 1 Byte 5.001 K, -, Ü, (L) Beschreibung 1 Byte Objekt zur Ausgabe der stetigen Stellgröße für die Zusatzheizung im zweistufigen Betrieb.
  • Seite 30 Software "KNX CO2-Sensor" Objekttabelle Funktion: Stellgröße Objekt Funktion Name Flag Stellgröße Zusatzstufe R.Ausgang 1 Bit 1.001 K, -, Ü, (L) (PWM) Beschreibung 1 Bit Objekt zur Ausgabe der kombinierten schaltenden PWM-Stellgröße für die Zusatzstufe im zweistufigen Betrieb. Dieses Objekt ist in dieser Weise nur verfügbar, wenn die Stellgrößen für den Heiz- und Kühlbetrieb auf ein gemeinsames Objekt ausgegeben werden sollen (parameterabhängig).
  • Seite 31 Software "KNX CO2-Sensor" Objekttabelle Funktion: Stellgröße Objekt Funktion Name Flag Stellgröße Kühlen / R.Ausgang 1 Bit 1.001 K, -, Ü, (L) Grundkühlen Beschreibung 1 Bit Objekt zur Ausgabe der schaltenden Stellgröße des Kühlbetriebs. Im zweistufigen Kühlbetrieb Ausgabe der Stellgröße für die Grundkühlung. Dieses Objekt ist in dieser Weise nur verfügbar, wenn Art der Regelung auf "Schaltende 2-Punkt-Regelung"...
  • Seite 32 Software "KNX CO2-Sensor" Objekttabelle Objekt zur zusätzlichen Stellgrößenausgabe PWM Heizen und kombiniertes Ventil PWM Heizen/Kühlen Funktion: Stellgröße Objekt Funktion Name Flag PWM-Stellgröße Heizen / R.Ausgang 1 Byte 5.001 K, -, Ü, (L) PWM-Stellgröße Grundheizen Beschreibung 1 Byte Objekt zur Ausgabe der internen stetigen Stellgröße einer PWM- Regelung des Heizbetriebs.
  • Seite 33 Software "KNX CO2-Sensor" Objekttabelle Funktion: Stellgröße Objekt Funktion Name Flag PWM-Stellgröße Zusatzstufe R.Ausgang 1 Byte 5.001 K, -, Ü, (L) Beschreibung 1 Byte Objekt zur Ausgabe der kombinierten stetigen Stellgröße einer PWM- Regelung für die Zusatzstufe im zweistufigen Betrieb. Dieses Objekt ist in dieser Weise nur verfügbar, wenn die Stellgrößen für den Heiz- und Kühlbetrieb auf ein gemeinsames Objekt ausgegeben werden sollen (parameterabhängig).
  • Seite 34 Software "KNX CO2-Sensor" Objekttabelle Objekt zur Solltemperatur-Vorgabe Funktion: Solltemperatur-Vorgabe Objekt Funktion Name Flag Solltemperatur R.Eingang 2 Byte 9.001 K, -, Ü, L Beschreibung 2 Byte Objekt zur externen Vorgabe des Temperatur-Sollwerts. Der mögliche Wertebereich wird in Abhängigkeit der Betriebsart durch die parametrierte Frostschutz- und/oder Hitzeschutztemperatur eingegrenzt.
  • Seite 35 Software "KNX CO2-Sensor" Objekttabelle Objekt zur Ausgabe der Ist-Temperatur Funktion: Ist-Temperatur Objekt Funktion Name Flag Ist-Temperatur R.Ausgang 2 Byte 9.001 K, -, Ü, L unabgeglichen Beschreibung 2 Byte Objekt zur Nachverfolgung des ermittelten und unabgeglichenen Raumtemperaturwerts des internen Temperaturfühlers. Die Ausgabe des Temperaturwerts erfolgt stets im Format "°C". Best.-Nr.

  • Seite 36: Objekttabelle Sensoren

    Software "KNX CO2-Sensor" Objekttabelle 4.2.3.3 Objekttabelle Sensoren Allgemein Funktion: Temperatur Objekt Funktion Name Flag Messwert S.Temperatur 2 Byte 9.001 K, -, Ü, L Beschreibung 2 Byte Objekt zur Ausgabe des aktuellen und ggf. in der ETS abgeglichenen Messwertes des Temperatursensors. Das Objekt kann bei Messwertdifferenz und/oder zyklisch gesendet werden.
  • Seite 37 Software "KNX CO2-Sensor" Objekttabelle Funktion: Grenzwerte Objekt Funktion Name Flag Grenzwert 1, 2, 3, 4 S.CO2 1 Bit 1.001 K, -, Ü, L Beschreibung 1 Bit Objekte zur Ausgabe der aktuellen Grenzwertzustände des CO Sensors. Das Objekt kann bei Wertänderung und/oder zyklisch gesendet werden.
  • Seite 38 Software "KNX CO2-Sensor" Objekttabelle Funktion: Externe Grenzwerte Objekt Funktion Name Flag Prozentwert S.CO2 1 Byte 5.001 K, S, -, (L) Grenzwertvorgabe 1, 2, 3, 4 Beschreibung 1 Byte Objekte zur Vorgabe der externen CO -Grenzwerte durch einen Prozentwert. Funktion: Externe Grenzwerte Objekt Funktion Name...
  • Seite 39 Software "KNX CO2-Sensor" Objekttabelle Funktion: Temperatur Objekt Funktion Name Flag Sensorfehler S.Temperatur 1 Bit 1.001 K, -, Ü, L Beschreibung 1 Bit Ausgangsobjekt zur Meldung eines Fehlers im Temperatursensor. Funktion: Feuchte Objekt Funktion Name Flag Sensorfehler S.Feuchte 1 Bit 1.001 K, -, Ü, L Beschreibung 1 Bit Ausgangsobjekt zur Meldung eines Fehlers im Feuchtesensor.

  • Seite 40: Objekttabelle Logikgatter

    Software "KNX CO2-Sensor" Objekttabelle 4.2.3.4 Objekttabelle Logikgatter Logikgatter Funktion: Eingänge der Logikgatter Objekt Funktion Name Flag 115, Eingang / L.Logikgatter 1 - 4 1 Bit 1.001 K, S, - , (L) 116, Eingang 1 - 4 117, 118, 121, 122, 123, 124, 127,...

  • Seite 41: Funktionsbeschreibung

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4 Funktionsbeschreibung 4.2.4.1 Anwendungsgrundlagen In das Gerät sind Kombisensoren integriert, die am Installationsort physikalische Messgrößen aufnehmen. Auf diese Weise ist die Messung des CO -Gehaltes der Umgebungsluft sowie die Messung von Temperatur und Feuchte in einem Raum und auch das Abgleichen dieser Messwerte möglich.

  • Seite 42: Tasterschnittstelle

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.2 Tasterschnittstelle 4.2.4.2.1 Einleitung Das Gerät beinhaltet die Funktion einer Tasterschnittstelle 2fach, verfügt also über zwei voneinander unabhängige Binäreingänge. Mit der Tasterschnittstelle lassen sich bis zu zwei potentialfreie Taster-/ Schalterzustände bei gemeinsamem Bezugspotential einlesen und auswerten. Das Gerät ist mit einer 3poligen Klemmenleiste für die Binäreingänge ausgestattet. Es kann zu jedem Eingang separat festgelegt werden, ob und welche Reaktionen bei Signalflanken und bei Busspannungswiederkehr erfolgen sollen.

  • Seite 43: Funktion "Keine Funktion

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.2.2 Funktion "Keine Funktion" Wenn die Funktion eines Eingangs auf "Keine Funktion" parametriert ist, deaktiviert das Gerät den Eingangskanal vollständig. Folglich sind alle zugehörigen Kommunikationsobjekte in der ETS unsichtbar. Best.-Nr. 2104 .. Seite 43 von 169...

  • Seite 44: Funktion "Schalten

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.2.3 Funktion "Schalten" Wenn die Funktion des Eingangs auf "Schalten" parametriert ist, sind für zwei getrennte Schaltobjekte jeweils die Parameter "Befehl bei steigender Flanke" und "Befehl bei fallender Flanke" sichtbar. Die auswählbare Schaltbefehle sind "AUS", "EIN" oder "UM". Bei "UM" wird der im Schaltobjekt abgelegte Wert umgeschaltet und ausgesendet.

  • Seite 45: Funktion "Dimmen

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.2.4 Funktion "Dimmen" Wenn die Funktion des Eingangs auf "Dimmen" parametriert ist, sind verschiedene Parameter zur Dimmfunktion und die Objekte "Schalten" und "Dimmen" sichtbar. Mit dem Parameter "Bedienung" wird bestimmt, ob dieser Kanal allein ("Einflächenbedienung") oder in Verbindung mit einem anderen Kanal ("Zweiflächenbedienung") genutzt wird. Hier werden auch die Schalt- oder Dimmbefehle festgelegt, die bei einer positiven Signalflanke auf den Bus ausgegeben werden sollen.

  • Seite 46: Funktion "Jalousie

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.2.5 Funktion "Jalousie" Wenn die Funktion des Eingangs auf "Jalousie" parametriert ist, sind verschiedene Parameter zur Jalousiefunktion und die Objekte "Kurzzeitbetrieb" und "Langzeitbetrieb" sichtbar. Der Parameter "Bedienkonzept" gibt die Telegrammreihenfolge für Kurz- und Langzeittelegramm vor, die bei einer Tastenbetätigung oder während einer Tastenbetätigung ausgesendet wird. Zur Steuerung von Jalousie-, Rollladen- oder Markisenantrieben unterstützt die Tasterschnittstelle zwei Bedienkonzepte, bei denen die Telegramme mit unterschiedlichem zeitlichen Ablauf ausgesendet werden.
  • Seite 47 Software "KNX CO2-Sensor" Funktionsbeschreibung Falls innerhalb der Lamellenverstellzeit eine fallende Flanke erkannt wird, sendet das Gerät ein Kurzzeittelegramm aus. Diese Funktion wird zur Lamellenverstellung einer Jalousie benutzt. Dadurch können die Lamellen innerhalb ihrer Drehung an jeder Stelle angehalten werden. Die "Lamellenverstellzeit" sollte so groß gewählt werden, wie der Antrieb für das vollständige Wenden der Lamellen benötigt.

  • Seite 48: Funktion"Wertgeber 1 Byte / 2 Byte

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.2.6 Funktion"Wertgeber 1 Byte / 2 Byte" Für jeden Eingang, dessen Funktion auf "Wertgeber" eingestellt ist, zeigt die ETS entweder ein 1 Byte oder ein 2 Byte Objekt an. Das Datenformat des Wertobjekts ist abhängig von der eingestellten Funktionsweise des Wertgebers.
  • Seite 49 Software "KNX CO2-Sensor" Funktionsbeschreibung Bild 10: Beispiel zur Wertänderung beim Dimmwertgeber i Es findet bei einer Verstellung kein Wertüber- oder Wertunterlauf statt! Wenn bei einer Verstellung der maximale oder minimale Wert erreicht ist (siehe Tabelle 1), werden keine Telegramme mehr ausgesendet. i Um sicherzustellen, dass bei einer Wertverstellung beispielsweise die angesteuerte Beleuchtung ausschaltet oder auf das Maximum einschaltet, werden die Grenzwerte (z.

  • Seite 50: Funktion "Lichtszenennebenstelle Mit/Ohne Speicherfunktion

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.2.7 Funktion "Lichtszenennebenstelle mit/ohne Speicherfunktion" Bei einer Parametrierung als Lichtszenennebenstelle ohne Speicherfunktion ist es möglich, eine Lichtszene aufzurufen. Bei steigender, fallender oder steigender und fallender Flanke wird die in der ETS parametrierte Lichtszenennummer sofort auf den Bus gesendet. Bei einer Parametrierung als Lichtszenennebenstelle mit Speicherfunktion ist es möglich, ein Speichertelegramm in Abhängigkeit der zu sendenden Lichtszene zu erzeugen.

  • Seite 51: Verhalten Bei Busspannungswiederkehr

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.2.8 Verhalten bei Busspannungswiederkehr Es kann zu jedem Eingang separat festgelegt werden, ob oder welche Reaktion bei Busspannungswiederkehr erfolgen soll. So kann in Abhängigkeit des Eingangssignals oder zwangsgesteuert ein definiertes Telegramm auf den Bus ausgesendet werden. Die parametrierte "Verzögerung nach Reset oder Busspannungswiederkehr"...

  • Seite 52: Sperrfunktion Der Eingänge

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.2.9 Sperrfunktion der Eingänge Zu jedem Eingang kann zu Beginn oder am Ende einer Sperrung unabhängig eine bestimmte Reaktion ausgeführt werden. Dabei ist es auch möglich, auf "keine Reaktion" zu parametrieren. Nur in diesem Fall werden vor einer Aktivierung der Sperrfunktion ablaufende Dimm- oder Jalousiesteuerungsvorgänge oder Wertverstellungen bei aktiver Sperrung zu Ende ausgeführt.

  • Seite 53: Sensorfunktion

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.3 Sensorfunktion 4.2.4.3.1 Temperatur-Sensor Grundlagen Der Temperatur-Sensor des Gerätes misst zyklisch die Ist-Temperatur des Raumes. Der Messwert kann unmittelbar über ein separates 2 Byte Objekt auf den Bus ausgesendet und somit KNX Anzeigekomponenten zur Verfügung gestellt werden. Der Temperatur-Sensor wird auch für den integrierten Raumtemperaturregler zur Messung der Raumtemperatur verwendet.

  • Seite 54: Feuchte-Sensor

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.3.2 Feuchte-Sensor Allgemein In das Gerät ist ein Kombisensor integriert, der eine Messung der relativen Luftfeuchte ermöglicht. Der Messwert kann unmittelbar über ein separates 2 Byte Objekt auf den Bus ausgesendet und somit KNX Anzeigekomponenten zur Verfügung gestellt werden. Der gemessene Wert wird auch für die Berechnung des Taupunktes herangezogen.

  • Seite 55: Co2-Sensor

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.3.3 CO2-Sensor Allgemein In allen Fällen, in denen CO in geschlossenen Räumen entsteht, kann ein CO -Sensor nützlich sein. In einigen Ländern ist ein CO -Sensor in Schulen bereits Pflicht. Der vorliegende CO Sensor ist genau für diese Zwecke ausgelegt und kann auch zur Steuerung einer bauseits vorhandenen automatischen Raumbelüftung verwendet werden.
  • Seite 56 Software "KNX CO2-Sensor" Funktionsbeschreibung Verhalten bei Sensorfehlern Das Gerät überwacht zyklisch die integrierten digitalen Kombisensoren. Wenn die Kommunikation dauerhaft gestört ist (z. B. durch einen Sensor- oder Gerätedefekt), dann wird das entsprechende Alarmobjekt "Sensorfehler" mit dem Wert "EIN" für die Fehlermeldung beschrieben und ein Telegramm auf den Bus ausgesendet.

  • Seite 57: Grenzwerte

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.3.4 Grenzwerte Dem CO -Messwert können vier Grenzwerte und dem Feuchte-Messwert zwei Grenzwerte zugeordnet werden. Dadurch wird es ermöglicht, Aktionen bei Über- oder Unterschreiten der einstellbaren Grenzen auszulösen. So können bei einem bestimmten CO2-Gehalt der Raumluft beispielsweise eine Belüftung angesteuert oder Warnmeldungen erzeugt werden.
  • Seite 58 Software "KNX CO2-Sensor" Funktionsbeschreibung Bild 13: Schalthäufigkeit ohne Hysterese Man erkennt, dass das Grenzwertobjekt ohne die Einbindung einer Hysterese bei jedem Unter- und Überschreiten seinen Zustand ändert. Anders ist das, wenn man zum Beispiel erst bei der Unterschreitung des Grenzwertes minus Hysterese einen Zustandswechsel von "1" aus "0" parametriert.
  • Seite 59 Software "KNX CO2-Sensor" Funktionsbeschreibung i Die Hysterese ist so zu wählen, dass der Messbereichsanfang nicht erreicht oder unterschritten und Endwert nicht erreicht oder überschritten wird, da sonst ein Zustandswechsel nur einmal und dann bis zu einer erneuten Initialisierung nicht mehr erfolgen kann.
  • Seite 60 Software "KNX CO2-Sensor" Funktionsbeschreibung - Bei überschreiten des Grenzwertes plus Hysterese wird kein Telegramm gesendet und auch das zyklische Senden wird unterdrückt. - Bei erneutem Unterschreiten des Grenzwertes wird wiederum ein EIN Telegramm gesendet und auch das zyklische Senden dieses EIN Telegramms wird wieder aktiviert. Grenzwertvorgabe über externe Objekte Wenn im laufenden Betrieb der Anlage die Grenzwerte einstellbar und somit dynamisch anpassbar sein sollen, so kann der Parameter "Externer Grenzwert X"...
  • Seite 61 Software "KNX CO2-Sensor" Funktionsbeschreibung Bild 16: Blockdiagramm Ein- und Ausschaltverzögerung (10) Messwert (11) Grenzwert und Hysterese Verarbeitung (12) Interner Grenzwert (13) Ein- und Ausschaltverzögerung (14) Verzögerter, interner Grenzwert (15) Verarbeitung zyklisches Senden, Senden bei Änderung, Aktivierung Grenzwert (16) Grenzwertobjekt Bei Wertänderung eines internen Grenzwertes (12) von "0" auf "1" wird der Parameterwert der Einschaltverzögerung ausgewertet.
  • Seite 62 Software "KNX CO2-Sensor" Funktionsbeschreibung Senden eines Grenzwertes bei Änderung einstellen Die Sendeeigenschaft der Grenzwerte kann mittels des Parameters "Senden bei Änderung des Grenzwertobjektes" im Parameterknoten "Grenzwert X" beeinflusst werden. "n Grenzwerte aktiv" ist für den Messwert auf der Parameterseite "CO2-Messung" oder "Feuchtemessung"...

  • Seite 63: Raumtemperaturregler

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.4 Raumtemperaturregler Das Gerät kann zur Einzelraum-Temperaturregelung verwendet werden. In Abhängigkeit der Betriebsart, des aktuellen Temperatur-Sollwerts und der Raumtemperatur können Stellgrößen zur Heizungs- oder Kühlungssteuerung auf den KNX ausgesendet werden. In der Regel werden diese Stellgrößen dann von einer geeigneten KNX Aktorik, z. B. Heizungs- oder Schaltaktoren oder direkt durch busfähige Stellantriebe, ausgewertet und in physikalische Größen zur Raumklimasteuerung umgesetzt.
  • Seite 64 Software "KNX CO2-Sensor" Funktionsbeschreibung Mischbetriebsart "Heizen und Kühlen" In der Mischbetriebsart "Heizen und Kühlen" ist der Regler in der Lage, Heiz- und Kühlanlagen anzusteuern. Dabei kann das Umschaltverhalten der Betriebsarten vorgegeben werden... Parameter "Umschalten zwischen Heizen und Kühlen" im Parameterzweig "Raumtemperaturregelung ->...
  • Seite 65 Software "KNX CO2-Sensor" Funktionsbeschreibung i Für jeden Betriebsmodus können in der ETS im Zuge der Erstkonfiguration Temperatur- Sollwerte vorgegeben werden. Es ist möglich, die Sollwerte für die Modi "Komfort", "Standby" und "Nacht" direkt (absolute Sollwertvorgabe) oder relativ (Ableitung aus Basis- Sollwert) zu parametrieren.

  • Seite 66: Regelalgorithmen Und Stellgrößenberechnung

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.4.2 Regelalgorithmen und Stellgrößenberechnung Einleitung Um in einem Wohn- oder Geschäftsraum eine komfortable Temperaturregelung zu ermöglichen, ist ein besonderer Regelalgorithmus erforderlich, der die installierten Heiz- oder Kühlsysteme steuert. So ermittelt der Regler unter Berücksichtigung der Soll- Temperaturvorgaben sowie der tatsächlichen Raumtemperatur Stellgrößen, die die Heiz- oder Kühlanlage ansteuern.
  • Seite 67 Software "KNX CO2-Sensor" Funktionsbeschreibung Es besteht die Möglichkeit, als Betriebsart "Heizen", "Kühlen" oder alternativ die Mischbetriebsart "Heizen und Kühlen" zu parametrieren. Auch die Verwendung von Zusatzstufen ist möglich. Dabei können für die Heiz- und/oder Kühlanlage verschiedene Regelalgorithmen vorgegeben werden. Somit ist im zweistufigen Heiz- bzw. Kühlbetrieb die Verwendung von bis zu vier eigenständigen Algorithmen machbar.
  • Seite 68 Software "KNX CO2-Sensor" Funktionsbeschreibung Stellgröße..." im Parameterzweig "Raumtemperaturregelung –> Stellgrößen- und Status- Ausgabe") ein Maß für die gemittelte Ventilstellung des Stellventils und somit eine Referenz für die eingestellte Raumtemperatur. Eine Verschiebung des Mittelwerts und somit eine Veränderung der Heizleistung wird durch die Veränderung des Tastverhältnisses des Ein- und Ausschaltimpulses des Stellgrößensignals erzielt.
  • Seite 69 Software "KNX CO2-Sensor" Funktionsbeschreibung Totzeit (Zeit, in der die Stellantriebe beim Ein- oder Abschalten keine Reaktion zeigen) zu berücksichtigen. Werden verschiedene Antriebe mit unterschiedlichen Verstellzykluszeiten eingesetzt, ist die größere der Zeiten zu berücksichtigen. Grundsätzlich sind die Herstellerangaben der Antriebe zu beachten. Grundsätzlich können bei der Konfiguration der Zykluszeit zwei Fälle unterschieden werden...
  • Seite 70 Software "KNX CO2-Sensor" Funktionsbeschreibung wird bei dieser Regelungsart nicht berechnet. Die Auswertung der Raumtemperatur erfolgt auch bei dieser Regelungsart zyklisch alle 30 Sekunden. Somit ändern sich die Stellgrößen, falls erforderlich, ausschließlich zu diesen Zeitpunkten. Dem Vorteil der sehr einfachen 2-Punkt-Raumtemperaturregelung steht die bei dieser Regelung ständig schwankende Temperatur als Nachteil gegenüber.
  • Seite 71 Software "KNX CO2-Sensor" Funktionsbeschreibung Bild 21: 2-Punkt-Regelung für Einzelbetriebsart "Kühlen" Eine Zusatzheiz- oder Zusatzkühlstufe als 2-Punkt-Regelung funktioniert genau wie die 2- Punkt-Regelung der Grundstufe mit dem Unterschied, dass sich der Sollwert und die Hysteresewerte unter Berücksichtigung des parametrierten Stufenabstands verschieben. Mischbetriebsart "Heizen und Kühlen": Im Mischbetrieb wird unterschieden, ob die Umschaltung der Betriebsarten für Heizen oder Kühlen automatisch oder gesteuert über das Objekt erfolgt.
  • Seite 72 Software "KNX CO2-Sensor" Funktionsbeschreibung Die folgenden beiden Bilder zeigen eine 2-Punkt-Regelung für die Mischbetriebsart "Heizen und Kühlen" unterschieden zwischen Heizbetrieb und Kühlbetrieb . Die Bilder berücksichtigen zwei Temperatur-Sollwerte, eine nicht invertierte Stellgrößenausgabe und eine automatische Betriebsartenumschaltung. Bei Umschaltung der Betriebsart über das Objekt sind zusätzlich eine obere Hysterese für Heizen und eine untere Hysterese für Kühlen parametrierbar.

  • Seite 73: Anpassung Der Regelalgorithmen

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.4.3 Anpassung der Regelalgorithmen Anpassung der PI-Regelung Es existieren verschiedene Anlagensysteme, die einen Raum aufheizen oder abkühlen können. So besteht die Möglichkeit, durch Wärmeträger (vorzugsweise Wasser oder Öl) in Verbindung mit einer Raumluftkonvektion die Umgebung gleichmäßig zu heizen oder zu kühlen. Solche Systeme finden beispielsweise bei Wandheizkörpern, Fußbodenheizungen oder Kühldecken Verwendung.
  • Seite 74 Software "KNX CO2-Sensor" Funktionsbeschreibung für Kühlen (I-Anteil) kann die Regelung maßgeblich beeinflusst werden. i Bereits die Änderung eines Regelparameters um geringe Werte führt zu einem deutlich anderen Regelverhalten! i Der Ausgangspunkt für die Anpassung sollte die Regelparametereinstellung des entsprechenden Heiz- oder Kühlsystems gemäß den in den Tabellen 2 und 3 genannten Festwerte sein.
  • Seite 75 Software "KNX CO2-Sensor" Funktionsbeschreibung Anpassung der 2-Punkt-Regelung Die 2-Punkt-Regelung stellt eine sehr einfache Art einer Temperaturregelung dar. Bei dieser Regelung werden zwei Hysterese-Temperaturwerte vorgegeben. Die obere und die untere Temperatur-Hysteresegrenze kann durch Parameter eingestellt werden. Dabei ist zu berücksichtigen, dass... eine kleine Hysterese zu geringeren Temperaturschwankungen aber einer höheren Buslast führt, eine große Hysterese zwar weniger häufig schaltet, jedoch unkomfortable...

  • Seite 76: Betriebsmodusumschaltung

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.4.4 Betriebsmodusumschaltung Einleitung - Die Betriebsmodi Der Raumtemperaturregler unterscheidet verschiedene Betriebsmodi. So ist es möglich, durch Aktivierung dieser Modi, beispielsweise abhängig von der Anwesenheit einer Person, vom Zustand der Heiz- oder Kühlanlage, tageszeit- oder wochentagsabhängig verschiedene Temperatur-Sollwerte zu aktivieren.
  • Seite 77 Software "KNX CO2-Sensor" Funktionsbeschreibung Umschaltung des Betriebsmodus durch KNX Kommunikationsobjekte Es wird unterschieden, ob die Betriebsmodus-Umschaltung über separate 1 Bit Objekte oder alternativ durch die 1 Byte KNX Objekte erfolgen soll. Der Parameter "Betriebsmodus-Umschaltung" im Parameterzweig "Raumtemperaturregelung -> Regler-Allgemein" legt die Umschaltweise wie folgt fest. Die Betriebsmodus-Umschaltung "über Schalten (4 x 1 Bit)"...
  • Seite 78 Software "KNX CO2-Sensor" Funktionsbeschreibung Objekt Objekt Objekt Objekt Objekt Prä- Prä- Betriebs- Frost-/ Komfort- Standby- Nacht- Fenster- senz- senz- modus Hitzeschutz betrieb Betrieb betrieb status taste melder Frost-/ Hitzeschutz Komfort- betrieb Standby- Betrieb Nachtbetrieb keine Änderung / letzter Zustand Frost-/ Hitzeschutz Komfortverl- ängerung...
  • Seite 79 Software "KNX CO2-Sensor" Funktionsbeschreibung i Bei der Umschaltung des Betriebsmodus werden die Objekte "Komfortbetrieb", "Standby- Betrieb", "Nachtbetrieb" und "Frost-/Hitzeschutz" durch den Regler aktualisiert und können ausgelesen werden, wenn die entsprechenden Lesen-Flags gesetzt sind. Wenn das "Übertragen"-Flag bei diesen Objekten gesetzt ist, werden zusätzlich die aktuellen Werte bei Änderung automatisch auf den Bus ausgesendet.
  • Seite 80 Software "KNX CO2-Sensor" Funktionsbeschreibung Bild 29: Betriebsmodusumschaltung durch KONNEX Objekt mit Präsenzmelder Objekt Objekt Objekt Prä- Prä- Betriebsmodus Betriebsmodus- Zwangsobjekt- Fenster- senz- senz- umschaltung Betriebsmodus status taste melder undefinierter Zustand, keine Veränderung Komfortbetrieb Standby-Betrieb Nachtbetrieb Frost-/Hitzeschutz Komfortbetrieb Komfortbetrieb Komfortver- längerung Komfortver- längerung Komfortbetrieb...
  • Seite 81 Software "KNX CO2-Sensor" Funktionsbeschreibung X: Zustand irrelevant -: Nicht möglich i Bei der Umschaltung eines Betriebsmodus wird das KNX Umschaltobjekt durch den Regler aktualisiert und kann ausgelesen werden, wenn das "Lesen"-Flag gesetzt ist. Wenn das "Übertragen"-Flag bei diesem Objekt gesetzt ist, wird zusätzlich der aktuelle Wert bei Änderung automatisch auf den Bus ausgesendet.
  • Seite 82 Software "KNX CO2-Sensor" Funktionsbeschreibung Weiterführende Informationen zur Präsenzfunktion / Komfortverlängerung Durch eine Anwesenheitserfassung kann der Raumtemperaturregler auf Tastendruck kurzfristig in die Komfortverlängerung oder bei Bewegung im Raum durch anwesende Personen in den Komfortbetrieb schalten. Die Parameter "Anwesenheitserfassung" im Parameterknoten "Raumtemperaturregelung -> Regler Funktionalität" legt in diesem Zusammenhang fest, ob die Anwesenheitserfassung bewegungsgesteuert durch einen Präsenzmelder oder manuell durch Tastenbetätigung der Präsenztaste erfolgt.
  • Seite 83 Software "KNX CO2-Sensor" Funktionsbeschreibung Weiterführende Informationen zum Fensterstatus und zur Frostschutz-Automatik Der Raumtemperaturregler verfügt über verschiedene Möglichkeiten, in den Frost-/Hitzeschutz zu schalten. Neben der Umschaltung durch das entsprechende Betriebsmodus-Umschaltobjekt kann durch einen Fensterkontakt der Frost-/Hitzeschutz oder alternativ durch eine Temperatur- Automatik der Frostschutz aktiviert werden.
  • Seite 84 Software "KNX CO2-Sensor" Funktionsbeschreibung i Bei häufiger Zugluft in einem Raum kann es bei aktivierter Frostschutz-Automatik und zu gering parametrierter Temperaturabsenkung zu einer ungewollten Aktivierung/ Deaktivierung des Frostschutzes kommen. Deshalb ist die Umschaltung in den Frost-/ Hitzeschutz durch Fensterkontakte der Automatik vorzuziehen. Weiterführende Informationen zum Betriebsmodus nach Reset In der ETS kann im Parameterknoten "Raumtemperaturregelung ->...

  • Seite 85: Temperatur-Sollwerte

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.4.5 Temperatur-Sollwerte Solltemperaturvorgabe Für jeden Betriebsmodus können in der ETS im Zuge der Erstkonfiguration Temperatur- Sollwerte vorgegeben werden. Es ist möglich, die Sollwerte für die Modi "Komfort", "Standby" und "Nacht" direkt (absolute Sollwertvorgabe) oder relativ (Ableitung aus Basis-Sollwert) zu parametrieren.
  • Seite 86 Software "KNX CO2-Sensor" Funktionsbeschreibung Die bei der Inbetriebnahme durch die ETS in den Raumtemperaturregler einprogrammierten Temperatursollwerte können im Betrieb des Gerätes über Kommunikationsobjekte verändert werden. In der ETS kann durch den Parameter "Sollwerte im Gerät bei ETS- Programmiervorgang überschreiben?" auf der Parameterseite "Raumtemperaturregelung -> Regler Allgemein ->...
  • Seite 87 Software "KNX CO2-Sensor" Funktionsbeschreibung soll verhindern, dass die Heizanlage gefriert. Aus diesem Grund sollte die Frostschutztemperatur (default: +7 °C) kleiner als die Nachttemperatur eingestellt werden. Prinzipiell ist es jedoch möglich, als Frostschutztemperatur Werte zwischen +7,0 °C und +40,0 °C zu wählen. Der mögliche Wertebereich einer Solltemperatur liegt bei "Heizen" zwischen +7,0 °C und +99,9 °C und wird im unteren Bereich durch die Frostschutztemperatur eingegrenzt.
  • Seite 88 Software "KNX CO2-Sensor" Funktionsbeschreibung ≤ T Komfort Soll Kühlen Standby Soll Kühlen oder ≤ T Komfort Soll Kühlen Nacht Soll Kühlen Die Standby- und Nachtsolltemperaturen leiten sich nach den parametrierten Anhebungstemperaturen aus der Komfort-Solltemperatur (Basis-Sollwert) ab. Der Hitzeschutz soll sicherstellen, dass eine maximal zulässige Raumtemperatur nicht überschritten wird, um ggf.
  • Seite 89 Software "KNX CO2-Sensor" Funktionsbeschreibung Bild 34: Solltemperaturen in der Betriebsart "Heizen und Kühlen" mit symmetrischer Totzone Bild 35: Solltemperaturen in der Betriebsart "Heizen und Kühlen" mit asymmetrischer Totzone In dieser Betriebsart existieren die Solltemperaturen für Komfort-, Standby- und Nachtbetrieb beider Betriebsarten sowie die Totzone. Beim kombinierten Heizen und Kühlen wird zudem die Totzonenposition unterschieden.
  • Seite 90 Software "KNX CO2-Sensor" Funktionsbeschreibung Hitzeschutztemperaturen vorgegeben werden. Dabei gilt... ≤ T ≤ T ≤ T Standby Soll Heizen Komfort Soll Heizen Komfort Soll Kühlen Standby Soll Kühlen oder ≤ T ≤ T ≤ T Nacht Soll Heizen Komfort Soll Heizen Komfort Soll Kühlen Nacht Soll Kühlen Die Standby- und Nachtsolltemperaturen leiten sich aus den Komfort-Solltemperaturen für...
  • Seite 91 Software "KNX CO2-Sensor" Funktionsbeschreibung Bild 37: Solltemperaturen in der Betriebsart "Grund- und Zusatzheizen und -kühlen" mit asymmetrischer Totzone ≤ T ≤ T ≤ T Komfort-Soll Zusatzst. Heizen Komfort-Soll Grundst. Heizen Komfort-Soll Grundst. Kühlen Komfort-Soll Zusatzst. Kühlen ≤ T ≤ T ≤...
  • Seite 92 Software "KNX CO2-Sensor" Funktionsbeschreibung Die Parameter "Totzone zwischen Heizen und Kühlen", "Totzonenposition" sowie "Basistemperatur nach Reset" werden in der ETS-Konfiguration vorgegeben. Dabei werden folgende Einstellungen unterschieden... Totzonenposition = "Symmetrisch" Die in der ETS vorgegebene Totzone teilt sich am Basis-Sollwert in zwei Teile. Aus der daraus resultierenden halben Totzone leiten sich die Komfort-Solltemperaturen direkt vom Basis-Sollwert ab.
  • Seite 93 Software "KNX CO2-Sensor" Funktionsbeschreibung Sollwerte dauerhaft übernehmen Bei einer Veränderung der Solltemperaturen durch die Kommunikationsobjekte "Basis-Sollwert" oder "Sollwert aktiver Betriebsmodus" sind zwei Fälle zu unterscheiden, die durch den Parameter "Änderung des Sollwertes der Basistemperatur dauerhaft übernehmen" (bei relativer Sollwertvorgabe) oder "Änderung des Sollwertes dauerhaft übernehmen" (bei absoluter Sollwertvorgabe) eingestellt werden...
  • Seite 94 Software "KNX CO2-Sensor" Funktionsbeschreibung i Es ist zu berücksichtigen, dass eine Verschiebung der Solltemperatur direkt auf den Basis- Sollwert wirkt (Temperatur-Offset der Basis-Temperatur) und somit alle anderen Temperatur-Sollwerte verschoben werden! Eine positive Verschiebung ist maximal bis zur konfigurierten Hitzeschutztemperatur möglich. Eine negative Verschiebung kann maximal bis zur eingestellten Frostschutztemperatur vorgenommen werden.
  • Seite 95 Software "KNX CO2-Sensor" Funktionsbeschreibung Beispiel: Ausgangssituation: Aktuelle Solltemperatur = 21,0 °C / Wertigkeit der Sollwertverschiebung = 0,5 K / / Zählwert im Objekt "Aktuelle Sollwertverschiebung" = "0" (keine Sollwertverschiebung aktiv) Nach Verschiebung des Sollwerts: -> Eine Sollwertverschiebung um eine Temperaturstufe in positive Richtung zählt den Wert im Objekt "Aktuelle Sollwertverschiebung"...

  • Seite 96: Raumtemperaturmessung

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.4.6 Raumtemperaturmessung Grundlagen Der Raumtemperaturregler misst zyklisch die Ist-Temperatur des Raumes und vergleicht diese mit der vorgegebenen Soll-Temperatur des aktiven Betriebsmodus. Aus der Differenz von Ist- zu Soll-Temperatur wird mit Hilfe des eingestellten Regelalgorithmus die Stellgröße berechnet. Damit stets eine fehlerfreie und effektive Raumtemperatur-Regelung erfolgen kann, ist es von großer Wichtigkeit, eine exakte Ist-Temperatur zu ermitteln.
  • Seite 97 Software "KNX CO2-Sensor" Funktionsbeschreibung "interner Fühler + empfangener Temperaturwert" Bei dieser Einstellung werden die ausgewählten Temperaturquellen miteinander kombiniert. Die Fühler können entweder über das 2 Byte Objekt "Empfangene Temperatur" angekoppelte KNX Raumthermostate oder Reglernebenstellen mit Temperaturerfassung sein. Bei der Einstellung "empfangener Temperaturwert" kann der Raumtemperaturregler den aktuellen Temperaturwert zyklisch anfordern.
  • Seite 98 Software "KNX CO2-Sensor" Funktionsbeschreibung i Der Objektwert des Kommunikationsobjektes Nr. 23 (Ist-Temperatur) ist der ausgelesene Wert des Kommunikationsobjektes Nr. 80 (S.Messwert Temperatur), auf den die parametrierten Abgleichwerte bereits angewendet wurden. Ggf. findet noch die Anwendung einer parametrierten Bewertung und Gewichtung statt. Dieser Temperaturwert dient als Ist- Temperatur für die Raumtemperaturregler-Funktion.

  • Seite 99: Stellgrößen- Und Statusausgabe

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.4.7 Stellgrößen- und Statusausgabe Stellgrößenobjekte In Abhängigkeit des für den Heiz- und/oder Kühlbetrieb - ggf. auch für die Zusatzstufen - ausgewählten Regelalgorithmus' wird das Format der Stellgrößenobjekte festgelegt. So werden 1 Bit oder 1 Byte große Stellgrößenobjekte in der ETS angelegt. Der Regelalgorithmus berechnet in einem Zeitabstand von 30 Sekunden die Stellgrößen und gibt diese über die Objekte aus.
  • Seite 100 Software "KNX CO2-Sensor" Funktionsbeschreibung Automatisches Senden Beim automatischen Senden der Stellgrößentelegramme wird die Regelungsart unterschieden... Stetige PI-Regelung: Bei einer stetigen PI-Regelung berechnet der Raumtemperaturregler zyklisch alle 30 Sekunden eine neue Stellgröße und gibt diese durch ein 1 Byte Wertobjekt auf den Bus aus.
  • Seite 101 Software "KNX CO2-Sensor" Funktionsbeschreibung Reglerstatus Der Raumtemperaturregler ist in der Lage, seinen aktuellen Status auf den KNX/EIB auszusenden. Dazu stehen wahlweise verschiedene Datenformate zur Verfügung. Der Parameter "Status Regler" im Parameterknoten "Raumtemperaturregelung -> Regler Allgemein -> Stellgrößen- und Status-Ausgabe" gibt die Statusmeldung frei und legt das Status-Format fest...
  • Seite 102 Software "KNX CO2-Sensor" Funktionsbeschreibung Bit des Statustelegramms Bedeutung bei "1": Komfortbetrieb aktiv bei "1": Standby-Betrieb aktiv bei "1": Nachtbetrieb aktiv bei "1": Frost-Hitzeschutzbetrieb aktiv bei "1": Regler gesperrt bei "1": Heizen, bei "0": Kühlen bei "1": Regler inaktiv (Totzone) bei "1": Frostalarm (T ≤...
  • Seite 103 Software "KNX CO2-Sensor" Funktionsbeschreibung "einzelnen Zustand übertragen": Das 1 Bit Status Objekt "Reglerstatus, ..." beinhaltet die durch den Parameter "Einzel Status" ausgewählte Statusinformation. Bedeutung der Statusmeldungen: "Komfortbetrieb aktiv" -> Ist aktiv, wenn der Betriebsmodus "Komfort " oder eine "Komfortverlängerung" aktiviert ist. "Standby-Betrieb aktiv"...
  • Seite 104 Software "KNX CO2-Sensor" Funktionsbeschreibung Einstellung "aktiviert" schaltet der Regler nach einem Geräte-Reset automatisch die Stellgrößenbegrenzung aktiv. Zum Deaktivieren der Begrenzung muss ein "0"-Telegramm über das Objekt "Stellgrößenbegrenzung" empfangen werden. Die Begrenzung kann dann jederzeit über das Objekt ein- oder ausgeschaltet werden. Bei permanent aktiver Stellgrößenbegrenzung kann das Initialisierungsverhalten nach einem Geräte-Reset nicht separat konfiguriert werden, da dann die Begrenzung immer aktiv ist.
  • Seite 105 Software "KNX CO2-Sensor" Funktionsbeschreibung Sonderfall Stellgröße 100% (Clipping-Modus) Wenn die berechnete Stellgröße des Reglers bei einer PI-Regelung die physikalischen Grenzen des Stellglieds überschreitet, die berechnete Stellgröße also größer 100 % ist, wird die Stellgröße auf den maximalen Wert (100 %) gesetzt und dadurch begrenzt. Dieses besondere und notwendige Regelverhalten wird auch "Clipping"...

  • Seite 106: Sperrfunktionen Des Raumtemperaturreglers

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.4.8 Sperrfunktionen des Raumtemperaturreglers Regler sperren In bestimmten Betriebszuständen kann es erforderlich werden, die Raumtemperaturregelung zu deaktivieren. So kann z. B. im Taupunktbetrieb einer Kühlanlage oder bei Wartungsarbeiten des Heiz- oder Kühlsystems die Regelung abgeschaltet werden. Der Parameter "Regler abschalten (Taupunktbetrieb)"...

  • Seite 107: Ventilschutz

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.4.9 Ventilschutz Um ein Verkalken oder ein Festfahren der angesteuerten Heizkörper- oder Kühlanlagen- Stellventile zu verhindern, kann ein zyklischer Ventilschutz durchgeführt werden. Der Parameter "Ventilschutz" im Parameterknoten "Raumtemperaturregelung -> Regler Funktionalität" aktiviert durch die Einstellung "Ja" den Ventilschutz. Diese Schutzfunktion wird generell nur für nicht aktive Stellgrößenobjekte gestartet, d.

  • Seite 108: Logikgatter

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.5 Logikgatter Logikgatter Um logische Abhängigkeiten, auch von externen Zuständen, umsetzten oder kaskadieren zu können, verfügt die Gerätesoftware über vier Logikgatter. Jedes Gatter kann ein bis maximal vier Eingänge besitzen. Für jedes Logikgatter kann die Art der Verknüpfung "UND","ODER", "Exklusiv-ODER", "UND mit Rückführung"...
  • Seite 109 Software "KNX CO2-Sensor" Funktionsbeschreibung i Bei der Verwendung der Verzögerungen ist zu beachten, dass die Verzögerungszeiten nachgetriggert werden können. So bewirkt beim "Sendeverhalten bei logischer 1" ein "1"- Telegramm an einem Gatter-Eingang immer wieder ein Neustart der Verzögerungszeit. Ein "0"-Zustand an einem Gatter-Ausgang beim "Sendeverhalten bei logischer 0" triggert jedes Mal die Ausschaltverzögerung neu an.

  • Seite 110: Auslieferungszustand

    Software "KNX CO2-Sensor" Funktionsbeschreibung 4.2.4.6 Auslieferungszustand Im Auslieferungszustand ist das Applikationsprogramm entladen. Nach dem Anlegen der Busspannung wird daher die Programmier-LED mit einer festen Frequenz von 0,5 Hz blinken. Das Gerät zeigt in diesem Zustand keine weitere Reaktion. Es sendet keine Telegramme auf den Bus.

  • Seite 111: Parameter

    Software "KNX CO2-Sensor" Parameter 4.2.5 Parameter 4.2.5.1 Parameter Sensorik Beschreibung Werte Kommentar h Sensorik h Sensorik -> CO2-Messung Ortshöhe über NN 0...500...2000 Der Messwert des CO -Sensormoduls (0...2000) * 1 m ist luftdruckabhängig. Zur Kompensation dieser Abhängigkeit ist der Parameter "Ortshöhe über NN"...
  • Seite 112 Software "KNX CO2-Sensor" Parameter arbeiten normal weiter. Die Einstellungen "EIN senden" und "AUS senden" setzen die Grenzwerte des Messwertes auf den Wert EIN oder AUS und lösen ein EIN- oder AUS- Telegramm der Grenzwerte auf den Bus aus. Wurde "EIN, kein Telegramm" oder "AUS, kein Telegramm"...
  • Seite 113 Software "KNX CO2-Sensor" Parameter Grenzwerte des Messwertes auf den Wert EIN oder AUS gesetzt. Telegramme werden in diesem Fall nicht ausgelöst. Während des aktiven Frost-/ Hitzeschutzbetriebs erfolgt keine weitere Auswertung der Grenzwerte. Erst bei einem Wechsel in einen anderen Betriebsmodus (Komfort-, Standby- oder Nachtbetrieb) werden die Grenzwerte wieder ausgewertet und aktualisiert.
  • Seite 114 Software "KNX CO2-Sensor" Parameter Überschr. GW-Hyst.=AUS Unterschr. GW=AUS, Überschr. GW-Hyst.=EIN Überschr. GW=EIN, Unterschr. GW-Hyst.=kein Telegramm Überschr. GW=AUS, Unterschr. GW-Hyst.=kein Telegramm Unterschr. GW=EIN, Überschr. GW-Hyst.=kein Telegramm Unterschr. GW=AUS, Überschr. GW-Hyst.=kein Telegramm Überschr. GW=kein Telegramm, Unterschr. GW-Hyst.=AUS Überschr. GW=kein Telegramm, Unterschr. GW-Hyst.=EIN Unterschr.
  • Seite 115 Software "KNX CO2-Sensor" Parameter 5min 10min 15min 30min 60min Senden bei Änderung Bei "Nein" wird das Grenzwertobjekt bei des Grenzwertobjektes Nein einer Änderung nicht gesendet. Bei "Ja" wird das Grenzwertobjekt bei einer Änderung von "0" auf "1" oder einer Änderung von "1" auf "0" gesendet.
  • Seite 116 Software "KNX CO2-Sensor" Parameter Temperaturerfassung interner Fühler Der Parameter "Temperaturerfassung" gibt vor, durch welche Fühler die empfangener Raumtemperatur ermittelt wird. Temperaturwert Einstellung "interner Fühler": Der im Raumtemperaturregler integrierte interner Fühler + Temperaturfühler ist aktiviert. Die empfangener Ermittlung des Ist-Temperaturwerts Temperaturwert erfolgt somit ausschließlich lokal am Gerät.
  • Seite 117 Software "KNX CO2-Sensor" Parameter die Temperaturerfassung einen empfangenen Temperaturwert vorsieht. Abfragezeit 0...255 An dieser Stelle wird der empfangener Abfragezeitraum des vom Bus zu Temperaturwert empfangenen Temperaturwerts (0...255) * 1 min; festgelegt. Bei der Einstellung "0" wird 0 = inaktiv der Temperaturwert durch den Regler nicht automatisch abgefragt.
  • Seite 118 Software "KNX CO2-Sensor" Parameter Verhalten der keine Aktion Wechselt der Regler in den Grenzwerte bei Frost-/ EIN senden Betriebsmodus Frost-/Hitzeschutz, so Hitzeschutzbetrieb des AUS senden wird entsprechend der Betriebsart des Reglers, EIN, kein Telegramm Reglers das hier parametrierte Betriebsart Heizen und AUS, kein Telegramm Verhalten der Grenzwerte bei Frost-/ Betriebsart Kühlen...
  • Seite 119 Software "KNX CO2-Sensor" Parameter Externer Grenzwert 1 Nein Bei "Nein" ist kein externer Grenzwert 1 oder 2 parametriert. Absolutwert über 2Byte- Bei "Absolutwert über 2Byte-Objekt" Objekt wird der Grenzwert über ein 2 Byte Wertobjekt vorgegeben. Prozentwert über 1Byte- Bei "Prozentwert über 1Byte-Objekt" Objekt wird der Grenzwert über ein 1 Byte Wertobjekt vorgegeben.
  • Seite 120 Software "KNX CO2-Sensor" Parameter Einschaltverzögerung keine Erst nach der hier eingestellten Zeit wird internes der Zustand "1" des Grenzwertes nach Grenzwertobjekt einem Wechsel von "0" auf "1" in das Grenzwertobjekt übernommen. 1min 3min 5min 10min 15min 30min 60min Ausschaltverzögerung keine Erst nach der hier eingestellten Zeit wird internes der Zustand "0"...
  • Seite 121 Software "KNX CO2-Sensor" Parameter sich auf den Messbereich der Temperaturmessung des Taupunktalarms (-30 °C ... +70 °C -> 100 °C). Zyklisches Senden der 0...120 Hier wird eingestellt, ob und in welchem Taupunkttemperatur Zeitintervall die durch das Gerät (0...120) * 10 s; berechnete Taupunkttemperatur 0 = inaktiv gesendet wird.

  • Seite 122: Parameter Raumtemperaturregler

    Software "KNX CO2-Sensor" Parameter 4.2.5.2 Parameter Raumtemperaturregler Beschreibung Werte Kommentar h Raumtemperaturregelung -> Regler Allgemein Betriebsart Heizen Der Raumtemperaturregler unterscheidet im Wesentlichen zwei Kühlen Betriebsarten. Die Betriebsarten legen fest, ob der Regler durch seine Heizen und Kühlen Stellgröße Heizanlagen (Einzelbetriebsart "Heizen") oder Grund- und Zusatzheizen Kühlsysteme (Einzelbetriebsart "Kühlen") ansteuern soll.
  • Seite 123 Software "KNX CO2-Sensor" Parameter Art der Heizung (ggf. für Warmwasserheizung Anpassung des PI-Algorithmus an Grund- und (5 K / 150 min) unterschiedliche Heizsysteme mit Zusatzstufe) vordefinierten Werten für die Fußbodenheizung Regelparameter "Proportionalbereich" (5 K / 240 min) und "Nachstellzeit". Bei der Einstellung "über Elektroheizung Regelparameter"...
  • Seite 124 Software "KNX CO2-Sensor" Parameter Art der Kühlung (ggf. für Gebläsekonvektor vordefinierten Werten für die Grund- und (4 K / 90 min) Regelparameter "Proportionalbereich" Zusatzstufe) und "Nachstellzeit". SplitUnit (4 K / 90 min) Bei der Einstellung "über Regelparameter" ist es möglich, die über Regelparameter Regelparameter abweichend von den vordefinierten Werten innerhalb...
  • Seite 125 Software "KNX CO2-Sensor" Parameter Standby-Betrieb eingestellte Modus gemäß Betriebsmodusobjekt wird nach der Nachtbetrieb Initialisierungsphase des Geräts wieder eingestellt. Betriebsmodi, die vor dem Frost-/Hitzeschutzbetrieb Reset durch eine Funktion mit einer höheren Priorität eingestellt waren (Zwang, Fensterstatus, Präsenzstatus), werden nicht nachgeführt. Häufige Änderungen des Betriebsmodus im laufenden Betrieb (z.
  • Seite 126 Software "KNX CO2-Sensor" Parameter Betriebsmodusumschaltung hervorrufen soll. Nur sichtbar bei "Frost-/Hitzeschutz = Über Fensterstatus"! h Raumtemperaturregelung -> Regler Allgemein -> Stellgrößen- und Statusausgabe Automatisches Senden 0...3...100 Dieser Parameter bestimmt die Größe bei Änderung um der Stellgrößenänderung, wonach (0...100) * 1 %; stetige Stellgrößentelegramme 0 = inaktiv automatisch über die Stellgrößenobjekte...
  • Seite 127 Software "KNX CO2-Sensor" Parameter konfiguriert sind. Ausgabe der Stellgröße Invertiert (bestromt An dieser Stelle wird festgelegt, ob das Kühlen bedeutet geschlossen) Stellgrößentelegramm für Kühlen normal oder invertiert ausgegeben werden soll. Normal (bestromt Dieser Parameter ist nur sichtbar, wenn bedeutet geöffnet) die Betriebsart "Kühlen"...
  • Seite 128 Software "KNX CO2-Sensor" Parameter nach einem Geräte-Reset nicht automatisch die Stellgrößenbegrenzung aktiviert. Es muss erst ein "1"- Telegramm über das Objekt "Stellgrößenbegrenzung" empfangen werden, so dass die Begrenzung aktiviert wird. Bei der Einstellung "aktiviert" schaltet der Regler nach einem Geräte-Reset automatisch die Stellgrößenbegrenzung aktiv.
  • Seite 129 Software "KNX CO2-Sensor" Parameter Grund- und eingestellte maximale Stellgrößenwert Zusatzstufe) nicht überschritten. Sollten der Regler größere Stellgrößen berechnen, stellt er die konfigurierte maximale Stellgröße ein. Meldung Heizen In Abhängigkeit der eingestellten Nein Betriebsart kann über ein separates Objekt signalisiert werden, ob vom Regler momentan Heizenergie angefordert und somit aktiv geheizt wird.
  • Seite 130 Software "KNX CO2-Sensor" Parameter Bei einer PI-Regelung kann die Stellgröße den Wert "100 %" erreichen, wenn die Abweichung der Raumtemperatur zur Solltemperatur groß ist oder der Regler eine lange Zeit benötigt, um mit der zugeführten Heiz- oder Kühlenergie auf den Sollwert einzuregeln.
  • Seite 131 Software "KNX CO2-Sensor" Parameter Wenn dieser Parameter auf "Nein" konfiguriert ist, bleiben die im Gerät vorhandenen Sollwerte unverändert. Die in der ETS eingetragenen Solltemperaturen sind dann ohne Bedeutung. Sollwertvorgabe relativ (Solltemperaturen Es ist möglich, die Sollwerte für die Modi aus Basis-Sollwert) "Komfort", "Standby"...
  • Seite 132 Software "KNX CO2-Sensor" Parameter Bei der Einstellung "Ja" wirkt die vorgenommene Verschiebung des Basis-Sollwerts generell auf alle Betriebsmodi. Auch nach einer Umschaltung des Betriebsmodus oder der Betriebsart oder bei Verstellung des Basis-Sollwerts bleibt die Verschiebung erhalten. Bei der Einstellung "Nein" wirkt die vorgenommene Verschiebung des Basis-Sollwerts nur solange, wie der Betriebsmodus oder die Betriebsart...
  • Seite 133 Software "KNX CO2-Sensor" Parameter Umschaltung des Betriebsmodus (z. B. Komfort nach Standby oder auch Komfort nach Komfort) oder nach einer Umschaltung der Betriebsart (z. B. Heizen nach Kühlen) wird der zuletzt veränderte Sollwert verworfen und durch den Ausgangswert ersetzt. Änderung des Sollwerts Nein Bei einer Veränderung Sollwerts durch dauerhaft übernehmen?
  • Seite 134 Software "KNX CO2-Sensor" Parameter Solltemperaturen für den Kühlbetrieb zu wählen als für den Heizbetrieb oder geringere Temperaturen für den Komfortbetrieb vorzugeben als für den Standby-Betrieb. Nach der Inbetriebnahme durch die ETS können die Solltemperaturen über den Bus durch Temperaturtelegramme verändert werden.
  • Seite 135 Software "KNX CO2-Sensor" Parameter Totzone ab. Die Totzone (Temperaturzone, in der weder geheizt noch gekühlt wird) ist die Differenz zwischen den Komfort- Solltemperaturen. Einstellung "symmetrisch": Die vorgegebene Totzone teilt sich am Basis-Sollwert in zwei Bereiche. Aus der daraus resultierenden halben Totzone leiten sich die Komfort-Solltemperaturen direkt vom Basis-Sollwert ab (Basis- Sollwert - 1/2 Totzone =...
  • Seite 136 Software "KNX CO2-Sensor" Parameter (0...255) * 0,1 K; Bei der Einstellung "0" wird die Soll- 0 = inaktiv Temperatur nicht bei Änderung automatisch ausgesendet. Zyklisches Senden der 0...255 Dieser Parameter legt fest, ob die Soll- Solltemperatur Temperatur zyklisch über das Objekt (0...255) * 1 min;...
  • Seite 137 Software "KNX CO2-Sensor" Parameter Anheben der Um diesen Wert wird die Standby- Solltemperatur im Solltemperatur für Kühlen gegenüber Standby-Betrieb Kühlen der Komforttemperatur Kühlen (0...127) * 0,1 K angehoben. Der Parameter ist nur in der Betriebsart "Kühlen" oder "Heizen und Kühlen" (ggf. mit Zusatzstufen) und nur bei relativer Sollwertvorgabe sichtbar.
  • Seite 138 Software "KNX CO2-Sensor" Parameter Nur sichtbar bei "Umschaltung zwischen Heizen und Kühlen = automatisch". h Raumtemperaturregelung -> Regler Funktionalität Anwesenheitserfassung keine Bei der Einstellung "keine" ist der Präsenzbetrieb deaktiviert. Präsenztaste Bei der Einstellung "Präsenztaste" erfolgt die Anwesenheitserfassung Präsenzmelder durch das Präsenzobjekt (z. B. durch andere Tastsensoren).
  • Seite 139 Software "KNX CO2-Sensor" Parameter durchgeführt werden. Dieser Parameter aktiviert durch die Einstellung "Ja" den Ventilschutz. Diese Schutzfunktion wird generell nur für nicht aktive Stellgrößenausgänge gestartet, d. h. für Ausgänge, die in den vergangenen 24 Stunden keine Heiz- oder Kühlenergie angefordert haben. Für diese Ausgänge stellt der Regler zyklisch einmal am Tag für eine Dauer von ca.

  • Seite 140: Parameter Tasterschnittstelle

    Software "KNX CO2-Sensor" Parameter 4.2.5.3 Parameter Tasterschnittstelle Beschreibung Werte Kommentar h Tasterschnittstelle Sendeverzögerung 130 ms Nach Reset oder nach Reset oder 260 ms Busspannungswiederkehr kann das Busspannungs- 520 ms Applikationsprogramm der wiederkehr Tasterschnittstelle für eine definierte Zeit Basis 2,1 s gesperrt werden, bis die 4,2 s entsprechenden Reaktionen ausgeführt...
  • Seite 141 Software "KNX CO2-Sensor" Parameter Telegramme pro 17 s Bei freigegebener Telegrammratenbegrenzung kann hier die maximale Anzahl von Telegrammen in 17 s eingestellt werden. h Tasterschnittstelle -> Kanal 1 Funktion Eingang 1 keine Funktion Legt die Funktion des Eingangs 1 fest. Schalten Dimmen Jalousie...
  • Seite 142 Software "KNX CO2-Sensor" Parameter ist. Bei "Wiederholen bei AUS" wird zyklisch gesendet, wenn der Objektwert "AUS" ist. Bei "Wiederholen bei EIN und AUS" wird unabhängig vom Objektwert immer zyklisch gesendet. Zeitbasis für zyklisches Legt die Zeitbasis für das zyklische Senden Schaltobjekt 2,1 s Senden über das Schaltobjekt 1.1 fest.
  • Seite 143 Software "KNX CO2-Sensor" Parameter Parametrierung für die steigende und fallende Flanke ausgesendet. Bei "EIN-Telegramm senden" wird ein "EIN" gesendet. Bei "AUS-Telegramm senden" wird ein "AUS" gesendet. Funktion Kanal 1 = "Dimmen" Bedienung Einflächenbedienung: heller Legt die Reaktion auf eine steigende / dunkler (UM) Flanke am Eingang fest.
  • Seite 144 Software "KNX CO2-Sensor" Parameter Dunkler dimmen um 100 % Mit einem Dimmtelegramm kann 50 % maximal um X % dunkler gedimmt 25 % werden. Dieser Parameter legt die 12,5 % maximale Dimmschrittweite eines Dimmtelegramms fest. Dieser Parameter ist abhängig von der 1,5 % eingestellten Bedienung.
  • Seite 145 Software "KNX CO2-Sensor" Parameter erst abgelaufen sein, bis die hier eingestellte Reaktion ausgeführt wird. Bei "keine Reaktion" erfolgt keine Reaktion. Bei "EIN-Telegramm senden" wird ein "EIN" gesendet. Bei "AUS-Telegramm senden" wird ein "AUS" gesendet. Funktion Kanal 1 = "Jalousie" Befehl bei steigender keine Reaktion Legt die Reaktion auf eine steigende Flanke...
  • Seite 146 Software "KNX CO2-Sensor" Parameter sollte der Zeit einer Lamellendrehung um 180° entsprechen. lang – kurz: Mit einer steigenden Flanke am Eingang wird ein MOVE gesendet und die Zeit T1 (Lamellenverstellzeit) gestartet. Wenn innerhalb von T1 eine fallende Flanke erkannt wird, sendet der Binäreingang ein STEP.
  • Seite 147 Software "KNX CO2-Sensor" Parameter erst abgelaufen sein, bis die hier eingestellte Reaktion ausgeführt wird. Bei "keine Reaktion" erfolgt keine Reaktion. Bei "AUF" wird ein MOVE-Telegramm (hoch) ausgesendet. Bei "AB" wird ein MOVE-Telegramm (runter) gesendet. Funktion Kanal 1 = "Wertgeber" Funktion als Dimmwertgeber Legt die auszuführende Funktion fest.
  • Seite 148 Software "KNX CO2-Sensor" Parameter gespeichert. Dieser Parameter legt fest, ob eine Wertverstellung möglich ist. Nur bei "Wert senden bei = steigender Flanke (Taster als Schließer)" und "Wert senden bei = fallender Flanke (Taster als Öffner)"! Zeit zwischen zwei 130 ms Zeitbasis für Zeit zwischen zwei Telegrammen, 260 ms...
  • Seite 149 Software "KNX CO2-Sensor" Parameter Flanke (Taster als Öffner)" und "Wert senden bei = steigender und fallender Flanke (Schalter)"! Bei "aktuellen Eingangszustand senden" wird der aktuelle Eingangszustand der Eingänge entsprechend der Parametrierung für die steigende und fallende Flanke ausgesendet. Nur bei "Wert senden bei = steigender und fallender Flanke (Schalter)"! Wertgeberfunktion = "Lichtszenennebenstelle...
  • Seite 150 Software "KNX CO2-Sensor" Parameter Nur bei "Lichtszenennummer senden bei = steigender Flanke (Taster als Schließer)" und "Lichtszenennummer senden bei = steigender und fallender Flanke (Schalter)"! Bei "Reaktion wie fallende Flanke" wird zwingend die bei fallender Flanke parametrierte Lichtszene gesendet. Nur bei "Lichtszenennummer senden bei = fallender Flanke (Taster als Öffner)"...
  • Seite 151 Software "KNX CO2-Sensor" Parameter Zeit = Basis × Faktor Zeit für lange 9...10...127 Zeitfaktor für Zeit für eine lange Betätigung zum Betätigung, um ein Speichertelegramm Speichern, auszusenden. Faktor (9...127) Nur bei "nur Speicherfunktion? = NEIN"! Zeit = Basis × Faktor Voreinstellung: 520 ms ×...
  • Seite 152 Software "KNX CO2-Sensor" Parameter Wert bei fallender 0...18...40 °C in 1 °C Einstellung des zu sendenden Flanke Schritten Temperatur- Wertes. Nur bei "Wert senden bei = fallender Flanke (Taster als Öffner)" und "Wert senden bei = steigender und fallender Flanke (Schalter)"! Verstellung über lange Bei einer langen Betätigung (<...
  • Seite 153 Software "KNX CO2-Sensor" Parameter aktuellen Eingangszustand sein, bis die hier eingestellte Reaktion senden ausgeführt wird. Bei "keine Reaktion" erfolgt keine Reaktion. Bei "Reaktion wie steigende Flanke" wird zwingend der bei steigender Flanke parametrierte Wert gesendet. Nur bei "Wert senden bei = steigender Flanke (Taster als Schließer)"...
  • Seite 154 Software "KNX CO2-Sensor" Parameter Verstellung über lange Bei einer langen Betätigung (< 5 s) kann Betätigung? Nein der aktuelle Wert zyklisch um die parametrierte Schrittweite (siehe unten) erniedrigt bzw. erhöht und gesendet werden. Nach dieser Wertverstellung bleibt der zuletzt gesendete Wert gespeichert.
  • Seite 155 Software "KNX CO2-Sensor" Parameter Flanke (Schalter)"! Bei "Reaktion wie fallende Flanke" wird zwingend der bei fallender Flanke parametrierte Wert gesendet. Nur bei "Wert senden bei = fallender Flanke (Taster als Öffner)" und "Wert senden bei = steigender und fallender Flanke (Schalter)"! Bei "aktuellen Eingangszustand senden"...
  • Seite 156 Software "KNX CO2-Sensor" Parameter Sperrfunktion freigegeben Die Sperrfunktion kann freigegeben oder gesperrt gesperrt werden. Polarität Sperrobjekt Sperren = 1 (Freigabe = 0) Dieser Parameter gibt die Polarität des Sperren = 0 (Freigabe = 1) Sperrobjektes vor. Verhalten zu Beginn der keine Reaktion Dieser Parameter legt den Befehl fest, Sperrung...
  • Seite 157 Software "KNX CO2-Sensor" Parameter Polarität Sperrobjekt Sperren = 1 (Freigabe = 0) Dieser Parameter gibt die Polarität des Sperren = 0 (Freigabe = 1) Sperrobjektes vor. Verhalten zu Beginn der keine Reaktion Dieser Parameter legt die Reaktion fest, Sperrung Reaktion wie steigende die zu Beginn der Sperrung ausgeführt Flanke wird.
  • Seite 158 Software "KNX CO2-Sensor" Parameter Flanke (Taster als Öffner)" und "Wert senden bei = steigender und fallender Flanke (Schalter)"! Bei "aktuellen Eingangszustand senden" wird der aktuelle Eingangszustand der Eingänge entsprechend der Parametrierung für die steigende und fallende Flanke ausgesendet. Nur bei "Wert senden bei = steigender und fallender Flanke (Schalter)"! Sperren für Funktion "Lichtszenennebenstelle...
  • Seite 159 Software "KNX CO2-Sensor" Parameter Verhalten am Ende der keine Reaktion Dieser Parameter legt die Reaktion fest, Sperrung Reaktion wie steigende die am Ende der Sperrung ausgeführt Flanke wird. Reaktion wie fallende Flanke Bei "keine Reaktion" erfolgt keine aktuellen Eingangszustand Reaktion. senden Bei "Reaktion wie steigende Flanke"...
  • Seite 160 Software "KNX CO2-Sensor" Parameter Bei "Reaktion wie fallende Flanke" wird zwingend die bei fallender Flanke parametrierte Lichtszene gesendet. Nur bei "Lichtszenennummer senden bei = fallender Flanke (Taster als Öffner)! Verhalten am Ende der keine Reaktion Dieser Parameter legt die Reaktion fest, Sperrung Reaktion wie steigende die am Ende der Sperrung ausgeführt...
  • Seite 161 Software "KNX CO2-Sensor" Parameter Flanke (Taster als Öffner)" und "Wert senden bei = steigender und fallender Flanke (Schalter)"! Bei "aktuellen Eingangszustand senden" wird der aktuelle Eingangszustand der Eingänge entsprechend der Parametrierung für die steigende und fallende Flanke ausgesendet. Nur bei "Wert senden bei = steigender und fallender Flanke (Schalter)"! Verhalten am Ende der keine Reaktion...
  • Seite 162 Software "KNX CO2-Sensor" Parameter Verhalten zu Beginn der keine Reaktion Dieser Parameter legt die Reaktion fest, Sperrung Reaktion wie steigende die zu Beginn der Sperrung ausgeführt Flanke wird. Reaktion wie fallende Flanke Bei "keine Reaktion" erfolgt keine aktuellen Eingangszustand Reaktion. senden Bei "Reaktion wie steigende Flanke"...
  • Seite 163 Software "KNX CO2-Sensor" Parameter fallende Flanke ausgesendet. Nur bei "Wert senden bei = steigender und fallender Flanke (Schalter)"! h Tasterschnittstelle -> Kanal 2 Kanal 2 Siehe Kanal 1! h Tasterschnittstelle -> Kanal 2 -> Sperren Kanal 2 - Sperren Siehe Kanal 1 - Sperren! Best.-Nr.

  • Seite 164: Parameter Logikgatter

    Software "KNX CO2-Sensor" Parameter 4.2.5.4 Parameter Logikgatter Beschreibung Werte Kommentar h Logikgatter Anzahl der Logikgatter kein Logikgatter Dieser Parameter legt fest, wieviele 1 Logikgatter Logikgatter vorhanden sind. 2 Logikgatter 3 Logikgatter 4 Logikgatter h Logikgatter -> Logikgatter x (x = 1...4) Art der Verknüpfung ODER Dieser Parameter definiert, welche...
  • Seite 165 Software "KNX CO2-Sensor" Parameter jeder Aktualisierung des Ausgangszustandes (siehe "Ausgang senden bei") wird ein Zustand "0" ohne Verzögerung, also unmittelbar, ausgesendet. Bei "Sendeverzögerung": Bei jeder Aktualisierung des Ausgangszustandes (siehe "Ausgang senden bei") wird ein Zustand "0" verzögert ausgesendet. Dauer der 100ms Dieser Parameter definiert die Dauer der Sendeverzögerung...
  • Seite 166 Software "KNX CO2-Sensor" Parameter (0...120) * 10 s; Der Wert "0" bedeutet, dass nicht 0 = inaktiv zyklisch gesendet wird. h Logikgatter -> Logikgatter x (x = 1...4) -> Eingang / Eingänge Die folgenden Parameter zu den Logikgatter-Eingängen sind für jeden konfigurierten Eingang (1...4) in gleicher Weise verfügbar.
  • Seite 167 Software "KNX CO2-Sensor" Parameter ausgesendet werden soll. Dieser Parameter ist nur sichtbar, wenn der Gatterausgang als "Schaltobjekt" konfiguriert ist. Schaltbefehl bei Dieser Parameter legt fest, welcher logischer 1 Schaltbefehl bei einer logischen "1" am Logikgatter-Ausgang auf den Bus ausgesendet werden soll. Dieser Parameter ist nur sichtbar, wenn der Gatterausgang als "Schaltobjekt"...
