Installationsanleitung
Sensor-/Aktormodul für die Hutschiene
Das LCN-HU ist ein Sensor-/Aktor-Modul zur Gebäudeinstallation mit Bustechnik.
Es ist Mitglied im Local Control Network System.

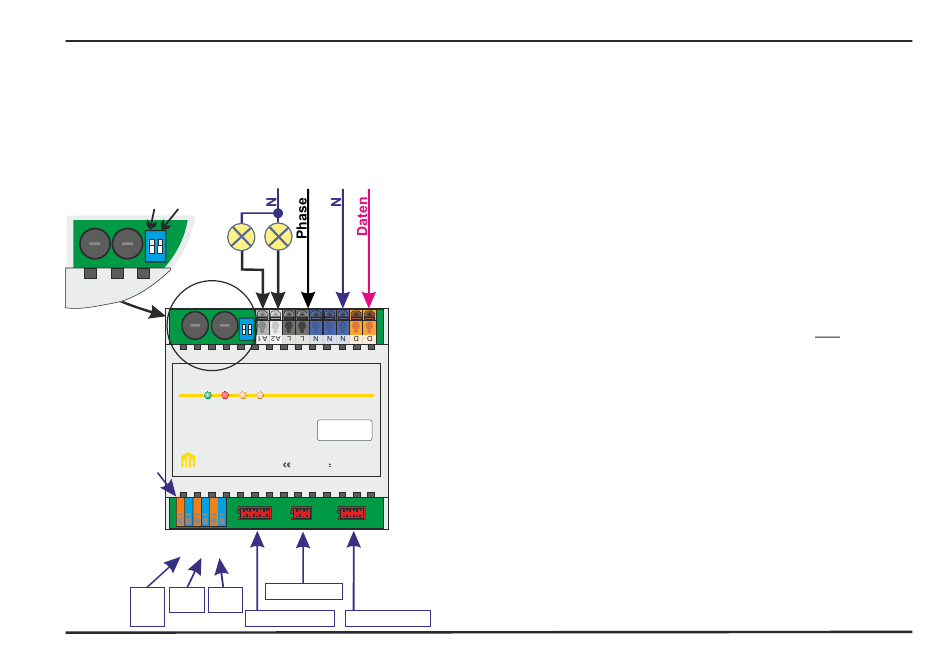

2 Verbraucher
Vergrößerung
Sicherung für
A1 A2
A1
A2
2,5A F
2,5A F
On
1 2
On
1 2
Local Control Network
Rdy
Err
1
EVG-
Schnittstelle:
ISSENDORFF
Im DALI- Betrieb,
werden alle
Signale auf der
Klemme für
- - -
Ausg.1
+ + +
ausgegeben.
1
2
3
0-10V
0-10V
0-10V
DSI
DSI
DSI
DALI
Local Control Network - Gebäudeleittechnik in Perfektion
(dimmbar)
LCN
2
LCN-HU
Sensor-/Aktor
I/O Controller
U =230V
15%, P =0,8W
AC
N
V
I
T
I
P
I-Anschluss
T-Anschluss
P-Anschluss
Anwendung
Der LCN-HU Baustein wird in trockenen Räumen in
Unterverteilungen eingesetzt. Er belegt 5 TE.
Er verfügt über 4 Dimmer, von denen 2 auf
elektronische 230V Ausgängen verfügbar sind.
Die Ausgänge können als Phasenanschnitt-
Dimmer betrieben werden oder im Schaltbetrieb als
Nullspannungsschalter. Sie verfügen jeweils über
Zeitgeber, die unabhängige Dimmrampen und
Schaltzeiten ermöglichen.
An der EVG-Schnittstelle kann wahlweise 0-10V,
DSI oder DALI ausgegben werden.
Zusätzlich stehen 3 Sensoranschlüsse zur
Verfügung, die bei Bedarf unabhängig genutzt
werden.
LCN-HU
®
1
Werbung
Inhaltszusammenfassung für Local Control Network LCN-HU
- Seite 1 LCN-HU ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Sensor-/Aktormodul für die Hutschiene Das LCN-HU ist ein Sensor-/Aktor-Modul zur Gebäudeinstallation mit Bustechnik. Es ist Mitglied im Local Control Network System. 2 Verbraucher (dimmbar) Vergrößerung Anwendung Sicherung für A1 A2 Der LCN-HU Baustein wird in trockenen Räumen in...
- Seite 2 LCN-HU ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Anschluss Das Modul hat drei Anschlussleisten: die Netzseite mit schraublosen Klemmen, die Sensorseite mit drei roten Steckverbindern und die EVG-Schnittstelle mit kleinen schraublosen Klemmen. Klemmen Lastseite: Bez.: Farbe: Funktion: orange...
- Seite 3 1kV). Da die elektronischen Schalter im LCN-Modul im Stromnulldurchgang abschalten, sind auch bei induktiven Verbrauchern keine nennenswerten Störpegel zu erwarten. Jeder Ausgang des LCN-HU Moduls ist einzeln mit einer 2,5A F Sicherung abgesichert. Das LCN-HU Modul selbst wird getrennt versorgt und arbeitet auch dann, wenn die Sicherungen nicht eingesetzt sind.
- Seite 4 LCN-HU ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Hinweise zu den Ausgängen: Die elektronischen Ausgänge benötigen keine Mindestlast. Das ermöglicht den direkten Anschluss kleiner und sogar induktiver Verbraucher. Aufgrund der nach CE erforderlichen Entstörmaßnahmen fließt ein kleiner Ruhestrom von etwa 4mA (kapazitiv) in jedem Leistungsausgang.
- Seite 5 LCN-HU ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Anschlüsse Die drei Sensor-Steckverbinder ( ) & EVG-Schnittstelle sind nur begrenzt gegen Überspannung geschützt. Ein Kontakt mit 230V Phase führt zu einer Zerstörung des Moduls. Die Sensorklemmen liegen auf N-Potential, sind also vom Netz galvanisch nicht entkoppelt.
- Seite 6 LCN-HU ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion EVG-Anschluss: Der Anschluss kann im 0-10V, DSI und/oder im DALI-Modus betrieben werden. 0-10V: Hier können EVGs oder LED-Treiber angeschlossen werden und diese über 0-10V gedimmt werden. Die LCN-Ausgänge 1-3 steuern die 0-10V Schnittstellen 1-3. Beachten Sie die Hinweise auf Seite 10.
- Seite 7 LCN-HU ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Eigenschaften der eingebauten Steuerprogramme: Messwertverarbeitung Variablen: Vorverarbeitung: Messwertglättung, Brummstörunterdrückung, Fernabfrage, Auswertung: 2 Formeln, Mittelwertbildung (einstellbar) Schwellwerte: 4 Register à 4 Schaltschwellen mit Hysterese Regler: 2, P-Regelverhalten, unabhängig einsetzbar Zählen/Rechnen: Subtraktion, Addition, Nullstellen IR-Empfang (LCN-RR/-GRT/-GUS/-GT3L) Schlüsselcodes:...
- Seite 8 LCN-HU ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Eigenschaften der eingebauten Steuerprogramme: Nummernkreise: Modul-ID: 5..254, Gruppennr.: 5..254 Segmentnr.: 5..124 Gruppenmitgliedschaften: 12 (fest) plus 10 (dynamisch) Kommandotabellen: A, B, C & D mit je 2 * 8 Zielen (je 3 Befehle) und 32 Ziele á...
- Seite 9 LCN-HU ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Statusanzeige der Lämpchen: GRÜN (blinkt ständig): Blinkzahl Meldung normaler Betrieb Selbsttest-Fehler, Modul noch nicht programmiert Busfehler: Modul kann nicht senden Modul ist gerade im Programmiermodus ROT (blinkt nur beim Eintreten eines Ereignisses):...
- Seite 10 LCN-HU ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Hinweise zu DALI: Die DALI-Telegramme werden nur an der 1. EVG-Schnittstelle ausgegeben. Es können verschiedene Steuer-Modi eingestellt werden: Standard 4 Ausgänge: Die LCN-Ausgänge 1-4 sind fest mit den DALI-Gruppen 1-4 (bzw.
- Seite 11 Telegramme ausgesendet. Das kann bei mittleren Dimmrampen dazu führen, dass die Dimmung etwas stufig aussieht. Abhilfe: Langsamere/größere Dimmrampe oder betreiben Sie das LCN-GT4D/-GT10D an einem anderen LCN-Modul. Die DALI-Adressvergabe ist beim LCN-HU nur einzeln möglich. Bei schon zusam- · mengeschalteten Vorschaltgeräten ein Programmiergerät verenden, z.B LCN-DIH.
- Seite 12 LCN-HU ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Technische Daten Anschluss Versorgungsspannung: 230 V AC 15%, 50/60 Hz (110 V AC lieferbar) ± Leistungsaufnahme: 0,8 W Klemmen/Leitertyp (Lastseite): schraublos, massiv max. 2,5 mm mit Aderendhülse max 1,5 mm , durchschleifbarer Strom max.
