Einschlauchsystem Mit Exspirationsventil - Covidien Puritan Bennett 520 Rztehandbuch

Ein Ende des kurzen Verbindungsschlauches (Element 4) an den Luftausgangs-Bakterienfilter (Element
3.
3) anschließen.
Das andere Ende des Schlauchs (Element 4) an den Eingangsanschluss des Atemgasbefeuchters
4.
(Element 10) anschließen.
Wenn nötig eine Wasserfalle (Element 5) zwischen dem Ausgangsanschluss des Atemgasbefeuchters
5.
und dem Eingang des Exspirationsventils (Element 7) einbauen.
Sicherstellen, dass das Exspirationsventil (Element 7) so nahe wie möglich zum Patienten platziert ist.
6.
Ein Ende des proximalen Druckschlauchs (Element 11) an den Proximaldruckanschluss am
7.
Exspirationsventil (Element 8) und das andere Ende an den Patientendruckanschluss (Element 2) des
Beatmungsgerätes anschließen.
Ein Ende des Exspirationsventilschlauchs (Element 9) an den Exspirationsventilanschluss am
8.
Exspirationsventil (Element 7) und das andere Ende an den Exspirationsventilanschluss (Element 1) des
Beatmungsgerätes anschließen.
Platzieren Sie ein Patienteninterface an das Ende des Patientenschlauchsystems (Element 6).
9.

Hinweis:
Obwohl sie hier abgebildet sind, sind der Atemgasbefeuchter (Element 10), die Wasserfalle (Element 5) und
die Schläuche in Flowrichtung vom einschenkligen Patientenschlauchsystem nicht im Lieferumfang des
Beatmungsgerätes enthalten. Weitere Informationen erhalten Sie von Ihrem Lieferanten.
Ärztehandbuch

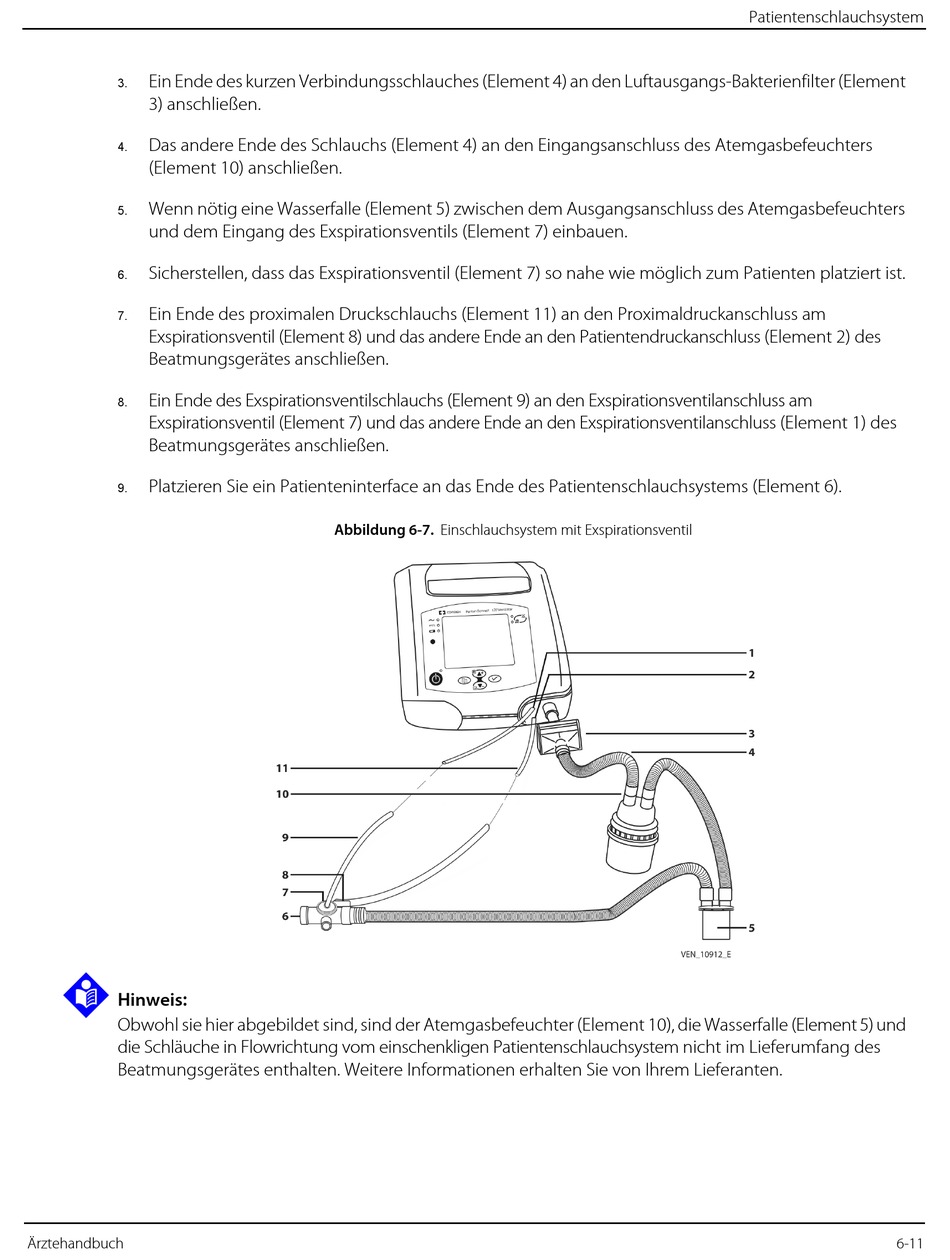

Abbildung 6-7. Einschlauchsystem mit Exspirationsventil
Patientenschlauchsystem
6-11
