Conatex Quartex Bedienungsanleitung

1. Vorstellung des Gerätes
Das Strahlungsmessgerät Quartex ist dazu geeignet, Beta-Teilchen, X-Strahlen
(=Röntgenstrahlen) und Gammastrahlung anzuzeigen.
Beta-Teilchen β, y- Strahlung und α-Strahlung können auch in kleinsten
Mengen aufgespürt werden. Das Gerät zählt die Anzahl der aufgefangenen
Impulse während einer Zeit von 30 Sekunden und gibt dann die Menge der
Energie, die auf die Materie übertragen wurde in einer Zeiteinheit an.
Diese Energie wird als „Äquivalentdosis" angezeigt, die durch einen
menschlichen Körper während einer Stunde empfangen wird. Die Einheit lautet:
Mikro-Rem pro Stunde ( µRem/h).
2. Beschreibung
Das Gerät QUARTEX verfügt über folgende interne Funktionen:
- Hochspannungsgenerator, der für die Funktion des Geiger-Müller Rohres notwendig ist.
- Zeit- und Impulszähler
- Messumformer in Äquivalenzdosis.

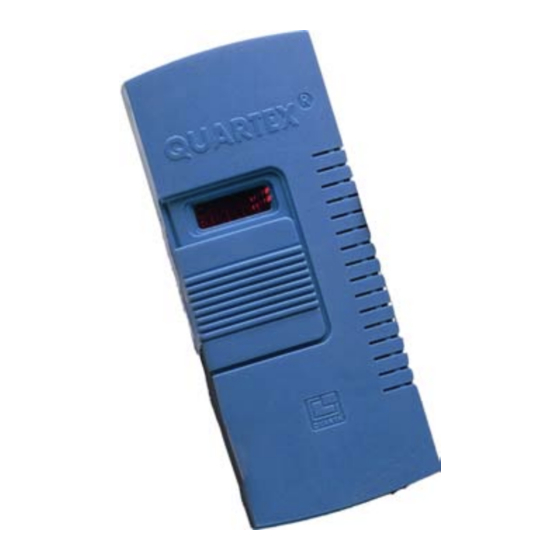

Außer der digitalen Anzeige gibt es noch folgende Hauptelemente des Gerätes:
- Geigerzählrohr, das im Inneren liegt und zwar auf der Höhe der seitlichen durchlochten Seite des
Gehäuses.
Die Erfassungsachse liegt also senkrecht zum Gerät.
- Ein gerillter Schiebeschalter auf der Vorderseite des Gehäuses, der die Funktion des Ein/Aus
Schalters und des Anzeigeschutzes hat. Im ausgeschalteten Zustand befindet sich der Schieber
oben und deckt somit die Anzeige ab. Um das Gerät einzuschalten, schieben Sie dieses gerillte
Fenster nach unten. Das Anzeigefenster wird freigegeben und das Gerät ist eingechaltet.
- Der Batteriekasten befindet sich auf der Rückseite des Gerätes.
3. Technische Eigenschaften
Ionisierende Strahlung: X-Strahlen, Gamma-Strahlung und ß-Partikel
Strahlungsenergie der X-Strahlen sowie der γ-Strahlung: 100KeV bis 1,2MeV.
Energie der ß-Teilchen: 350KeV – 1,2MeV
Unsicherheit der Messung /X und γ: ±25%
Unsicherheit der Messung /ß: Nur Nachweis auf Vorhandensein durch die Tatsache der schwachen
Ausbreitung.
Detektor: Geiger-Müller Zählrohr
Messbereich: 0-999µRem/h
Messzyklus: 30/38 sec.
Digitalanzeige: LCD-Anzeige mit 3 Ziffern
Zeit der Anzeige: 3 Sekunden
Sättigungsanzeige: ttt auf der Anzeige
Mengenanzeige (Grenzwertarlarm):akustisch
Funktionstemperatur: von -45°C- +55°C
Stromversorgung: 9V Batterie, Typ 6LR61
Abmessung: 146x60x25mm.
Masse: 120g
