Elektrischer Anschluss an die Steuerung und Anschlussplan
VORSICHT
Der elektrische Anschluss darf nur von einer Elektrofachkraft vorgenommen werden! Be-
achten Sie die Angaben zur verwendeten Steuerung und die geltenden EN-Normen! Bei al-
len Anschlussarbeiten muss die Toranlage durch Ziehen des Netzsteckers/Abschalten des
Hauptschalters sicher vom Netz getrennt werden! Beachten Sie die technischen Daten des
Antriebes. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht über-
schritten werden. Insbesondere die bauseitige Absicherung der Toranlage ist entspre-
chend den technischen Daten vorzunehmen!
Beim Verlegen des Schutzleiters ist darauf zu achten, dass durch ungewolltes Herauszie-
hen der Leitung der Kontakt des Schutzleiters zuletzt unterbrochen wird, z. B. durch Bün-
deln der schwarzen Einzellitzen der Anschlussleitung zu einer Schlaufe und fixieren mittels
Kabelbinder.
Die Einzellitzen dürfen bei geschlossenem Gehäusedeckel die Nocken der Endabschaltung
nicht berühren.
Verlegen Sie anschließend die Anschlussleitung so, dass diese den Antrieb nicht berührt.

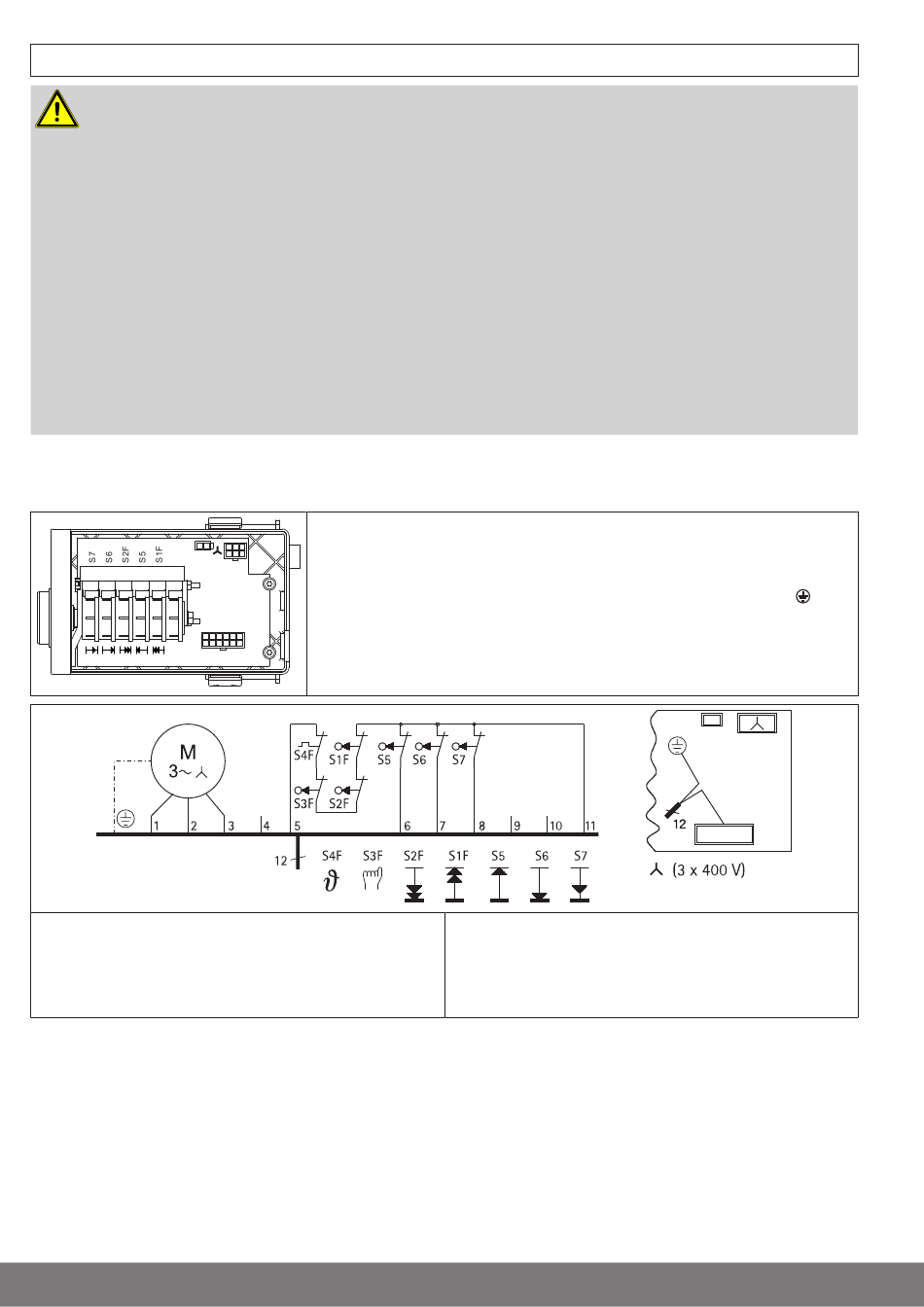

Elektrischer Anschluss an die Steuerung und Anschlussplan für Antriebe mit
Nockenendabschaltung
S1F -Sicherheitsendschalter AUF - gelb
S2F -Sicherheitsendschalter ZU - gelb
S3F -Sicherheitsschalter HK/LK
S4F -Thermoschalter
12
Zum Anschluss des Antriebes an die Steuerung verwenden Sie nur original vom Her-
steller freigegebene 12-adrige Anschlussleitungen. Die Anschlussleitung ist steck-
bar. Damit die Zugentlastung und die Schutzart gewährleistet ist, darf die Verschrau-
bung nicht gelöst werden. Die Stecker sind verpolsicher und rasten hörbar ein. Die
grüngelbe Schutzleiterader muss auf die gekennzeichnete Flachsteckzunge
gesteckt werden. Achten Sie darauf, dass Sie fest einrastet.
S5 -Betriebsendschalter AUF - grau
S6 -Betriebsendschalter ZU - schwarz
S7 -Funktionsendschalter - orange
auf-
