Inhaltszusammenfassung für LAUNCH Value-100

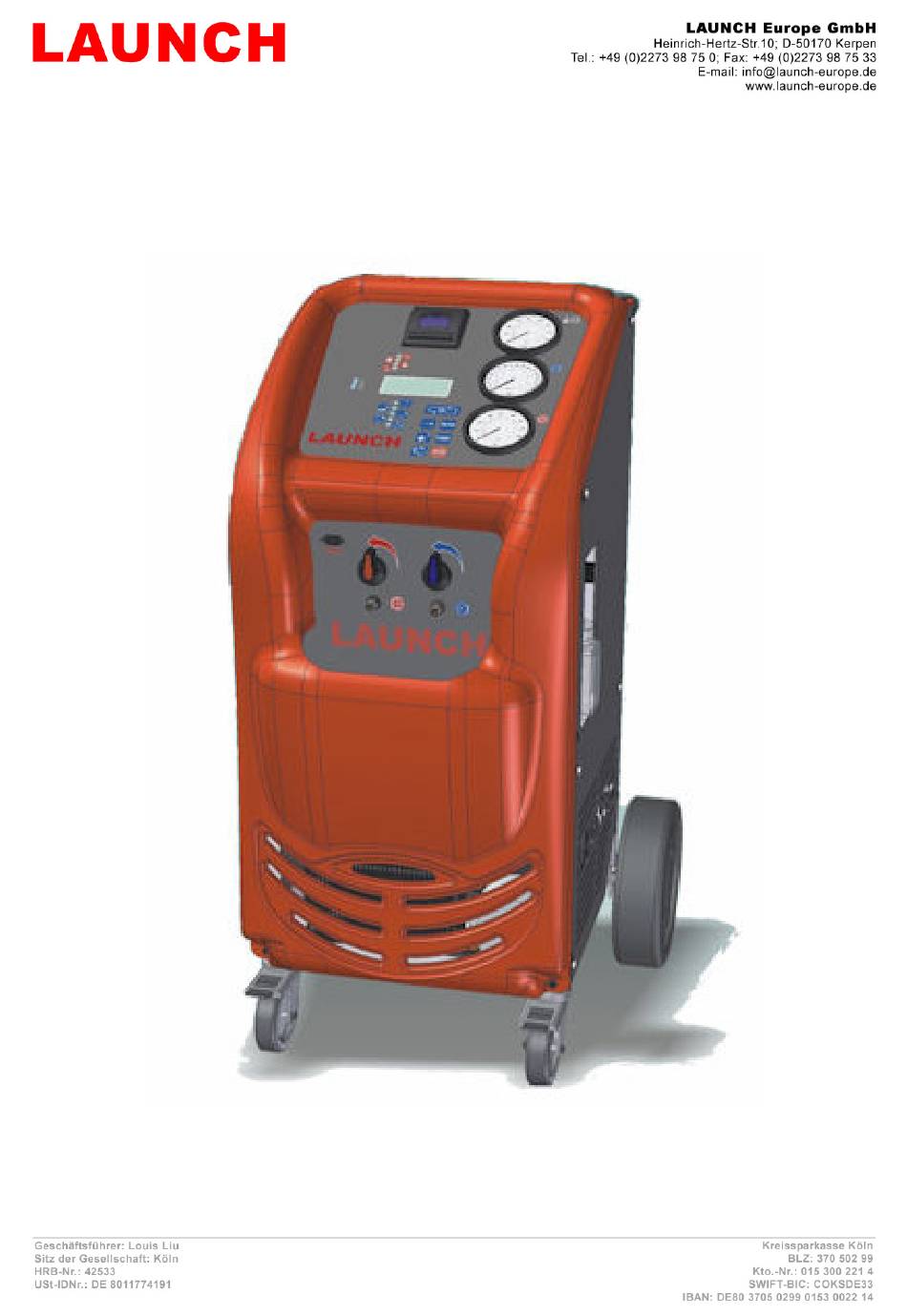

  • Seite 1 Value-100...

  • Seite 2: Inhaltsverzeichnis

    GEBRAUCHSANLEITUNG INHALTSVERZEICHNIS EINFÜHRUNG ......................26 AUFBEWAHRUNG DER GEBRAUCHSANLEITUNG............ 27 GARANTIEBEDINGUNGEN ..................27 ALLGEMEINE INFORMATIONEN ................28 ENDE DER LEBENSDAUER DER MASCHINE............28 SICHERHEITSBESTIMMUNGEN................28 VERHALTENSREGELN BEIM UMGANG MIT KÜHLMITTELN........29 BETRIEBSWEISE..................... 29 INBETRIEBNAHME ....................29 DIE MASCHINE ......................30 GRUNDLEGENDE BESTANDTEILE ................30 STEUER- UND KONTROLLSYSTEM................

  • Seite 3: Aufbewahrung Der Gebrauchsanleitung

    GEBRAUCHSANLEITUNG Benachrichtigung Änderungen an der vorliegenden Unterlage sowie an der Maschine vorzunehmen, daher wird empfohlen, eventuell vorhandene Neufassungen zu Rat zu ziehen. Die Gebrauchsanleitung muß die Maschine im Falle eines Weiterverkaufs derselben begleiten. AUFBEWAHRUNG DER GEBRAUCHSANLEITUNG Die Gebrauchsanleitung ist während der gesamten Lebensdauer der Maschine an einem vor Feuchtigkeit und zu hohen Temperaturen geschützten Ort aufzubewahren.

  • Seite 4: Allgemeine Informationen

    GEBRAUCHSANLEITUNG ALLGEMEINE INFORMATIONEN Die Erkennungsdaten der Maschine sind auf einem auf der Rückseite der maschine befindlichen Metallschild angegeben (siehe abb.1). Die Maschine weist folgende dimensionale Eigenschaften auf: Höhe: 1060 mm Breite: 500 mm Tiefe: 520 mm Gewicht: 80 Kg Die Maschine erzeugt wie alle in Bewegung befindlichen Vorrichtungen eine gewisse Lärmbelastung.

  • Seite 5: Verhaltensregeln Beim Umgang Mit Kühlmitteln

    GEBRAUCHSANLEITUNG Die Flasche darf nur zu 80% des maximalen Fassungsvermögen gefüllt sein, damit noch genügend Raum zum eventuellen Ausgleich von Druckanstiegen zur Verfügung steht. Niemals die Hähne der inneren Flasche verstellen. Das aus der Klimaanlage und der Vakuumpumpe gewonnene Öl in die eigens für Altöl vorgesehenen Behälter füllen. Die Filter zu den vorgesehenen Intervallen auswechseln und stets nur die von Hersteller empfohlenen Filter verwenden.

  • Seite 6: Die Maschine

    GEBRAUCHSANLEITUNG DIE MASCHINE GRUNDLEGENDE BESTANDTEILE Siehe abb.4, 5, 6, 7: a) Steuerkonsole b) Hähne c) Griff d) Gewindeanschlüsse Hoch-/Niederdruck e) Frischölbehälter f) Flasche g) Dehydrierungsfilter h) Elektronische Waage i) Heizband j) Hauptschalter k) Steckdose für Stromstecker l) Sicherung m) Altölbehälter n) Serieller Port o) Feuchtigkeitsanzeiger p) Vakuumpumpe...

  • Seite 7: Warnleuchtentafel

    GEBRAUCHSANLEITUNG (T9) Taste ENTER: Wenn das Led eines durchzuführenden Vorgangs aufleuchtet und nicht blinkt, so kann man durch Drücken dieser Taste die Zeiten und Mengen der Flüssigkeit verändern. Nach Beendigung der Veränderung bestätigt man den Wert durch Drücken dieser Taste. (T10) Taste START: Durch Drücken dieser Taste startet man jenen Vorgang, dessen Led aufleuchtet.

  • Seite 8: Wiedergewinnungs-/Aufbereitungsphase

    GEBRAUCHSANLEITUNG (°C) (bar) (°C) (bar) (°C) (bar) (°C) (bar) (°C) (bar) (°C) (bar) (°C) (bar) (°C) (bar) (°C) (bar) 12,6 10,5 15,5 20,5 25,5 30,5 35,5 40,5 45,5 11,2 50,5 12,8 11,3 12,9 11,5 16,5 21,5 26,5 31,5 36,5 41,5 46,5 11,5 51,5 13,1 10,2 11,6...

  • Seite 9: Nachfüllphase

    GEBRAUCHSANLEITUNG 2) Während der Vakuumphase erscheint auf der Anzeige die Dauer der Vakuumphase. Die maschine laufen lassen, bis auf der Anzeige 0000 erscheint und die Pumpe automatisch zum Stillstand kommt’. 3) Alle Hähne schließen und den Druckwert des Vakuums auf den Manometern (A1) und (A2) ablesen und etwa 2 Minuten warten.

  • Seite 10: Planmässige Wartung

    GEBRAUCHSANLEITUNG 6) Nur den Hochdruckschnellverbinder abmontieren (falls erforderlich, den Motor ausschalten) und anschließend die Hoch- und Niederdruckhähne bei laufender Klimaanlage öffnen, damit die Klimaanlage das in den Leitungen vorhandene Kühlmittel ansaugt. 7) Nach etwa 1 Minute den Niederdruckanschluss der maschine von der Klimaanlage des Fahrzeugs abmontieren und den Motor ausschalten.

  • Seite 11: M.2) Ölwechsel

    GEBRAUCHSANLEITUNG roten Punkt des Anzeigers (4) um etwa ½ cm übersteigt. Den Öldeckel (2) wieder zuschrauben und gut anziehen. M.2) Ölwechsel Alle 150 Betriebsstunden oder bei jedem Wechsel der Kühlmittelfilter muss das Öl der Vakuumpumpe gewechselt werden. Der Ölwechsel ist ferner auch vorzunehmen, wenn das Öl infolge der Aufnahme von Feuchtigkeit seine Farbe ändert.

  • Seite 12: Füllen Des Frischöltanks

    GEBRAUCHSANLEITUNG 19) Eine Menge in Höhe von etwa 500 g Gas absaugen, um den Kreislauf des Geräts aufzuladen. 20) Die Maschine ausschalten. 21) Die Stromzufuhr der Maschine unterbrechen. FÜLLEN DES FRISCHÖLTANKS Wenn der Ölstand unter 100 cm³ sinkt, sollte der Tank am besten so weit gefüllt werden, daß man über eine ausreichende Ölreserve für die nächsten Nachfüllvorgänge verfügt.

  • Seite 13: Zusätzliche Vorgänge

    GEBRAUCHSANLEITUNG ZUSÄTZLICHE VORGÄNGE WECHSEL DER MASSEINHEIT (KgÆlbs oder lbsÆkg) Gleichzeitig die Tasten SEL, START und ENTER drücken. Die maschine einschalten. Daraufhin ändert das Gerät die Masseinheit. DRUCKER (OPTIONAL) Falls der Drucker installiert ist, druckt die Maschine am Ende jedes Vorgangs einen zusammenfassenden Bericht aus.
