Wichtig: Wenn das Seitauswurfmähwerk (178 cm),
Modell 31336, an einer Zugmaschine des Modells
30307, 30308, 30309, 30343, 30344 oder 30345 mit einer
Seriennummer kleiner als 311000301 montiert wird,
muss das Mähwerkausrichtungskit, Bestellnummer
120–6599, am Mähwerk befestigt werden, bevor es an der
Zugmaschine montiert wird.
1
Befestigen des Ablenkblechs
(nur Modell 31336)
Keine Teile werden benötigt
Verfahren
WARNUNG:
Ein nicht abgedeckter Auswurfkanal kann zum
Ausschleudern von Gegenständen auf den Fahrer
oder Unbeteiligte führen. Das kann schwere
Verletzungen zur Folge haben. Außerdem könnte
es auch zum Kontakt mit dem Messer kommen.
• Setzen Sie den Rasenmäher nur dann ein,
wenn Sie ein Abdeckblech, eine Mulchplatte
oder einen Auswurfkanal mit Fangvorrichtung
montiert haben.
• Stellen Sie sicher, dass das Ablenkblech nach
unten abgesenkt ist.
1. Entfernen Sie die Kabelbinde, mit denen das
Ablenkblech oben am Mähwerk befestigt ist, und
senken Sie das Ablenkblech ab.
2. Haken Sie das linke J-Hakenende der Feder um die
Mähwerkkante
3. Führen Sie das rechte J-Hakenende der Feder um das
Ablenkblech (Bild 2).
Wichtig: Das Ablenkblech muss sich in Position
absenken lassen. Heben Sie das Ablenkblech
an, um nachzuprüfen, ob es vollständig in die
abgesenkte Stellung herunterfährt.

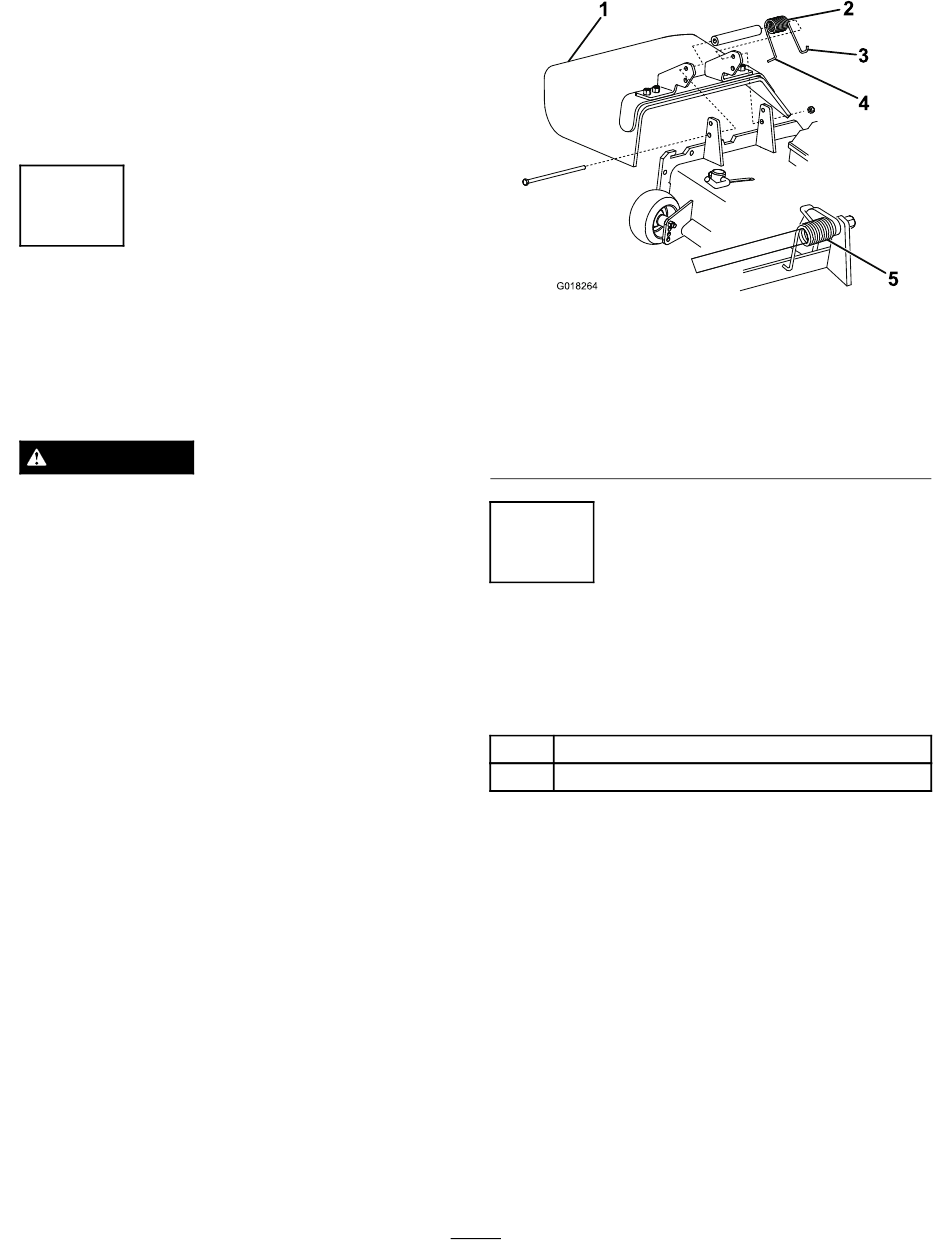

1
G018264
1. Ablenkblech
2. Feder
3. Rechtes Hakenende
der Feder, um das
Ablenkblech gehakt
2
Montieren der Hubarme an der
Zugmaschine
Für diesen Arbeitsschritt erforderliche
Teile:
1
Rechter Hubarm
1
Linker Hubarm
Verfahren
1. Lösen Sie an einer Seite der Zugmaschine die
Radmuttern, mit denen das Rad und der Reifen an den
vorderen Radbolzen befestigt sind (nehmen Sie die
Radmuttern nicht ab).
2. Bocken Sie die Maschine auf, bis das Vorderrad nicht
mehr auf dem Boden ist. Verwenden Sie Achsständer
oder blockieren Sie die Maschine, sodass sie nicht
umfallen kann.
3. Nehmen Sie die Radmuttern ab und schieben Sie Rad
und Reifen von den Bolzen.
4. Nehmen Sie die Hubarme von der Palette.
5. Entfernen Sie den Lagerbolzen und Splint von jedem
Hubarm.
6. Befestigen Sie einen Hubarm mit einem Schwenkstift
und einem Splint an der Schwenkhalterung (Bild 3).
9
2
3
4
Bild 2
4. Linkes Hakenende
der Feder, hinter der
Mähwerkkante eingehakt
5. Feder eingesetzt
5
