HT 644-02
Basisparameter
Menü mit
log. Adresse
1-500
Gruppe ?
0-15
∗)
Sprechweg 2
4

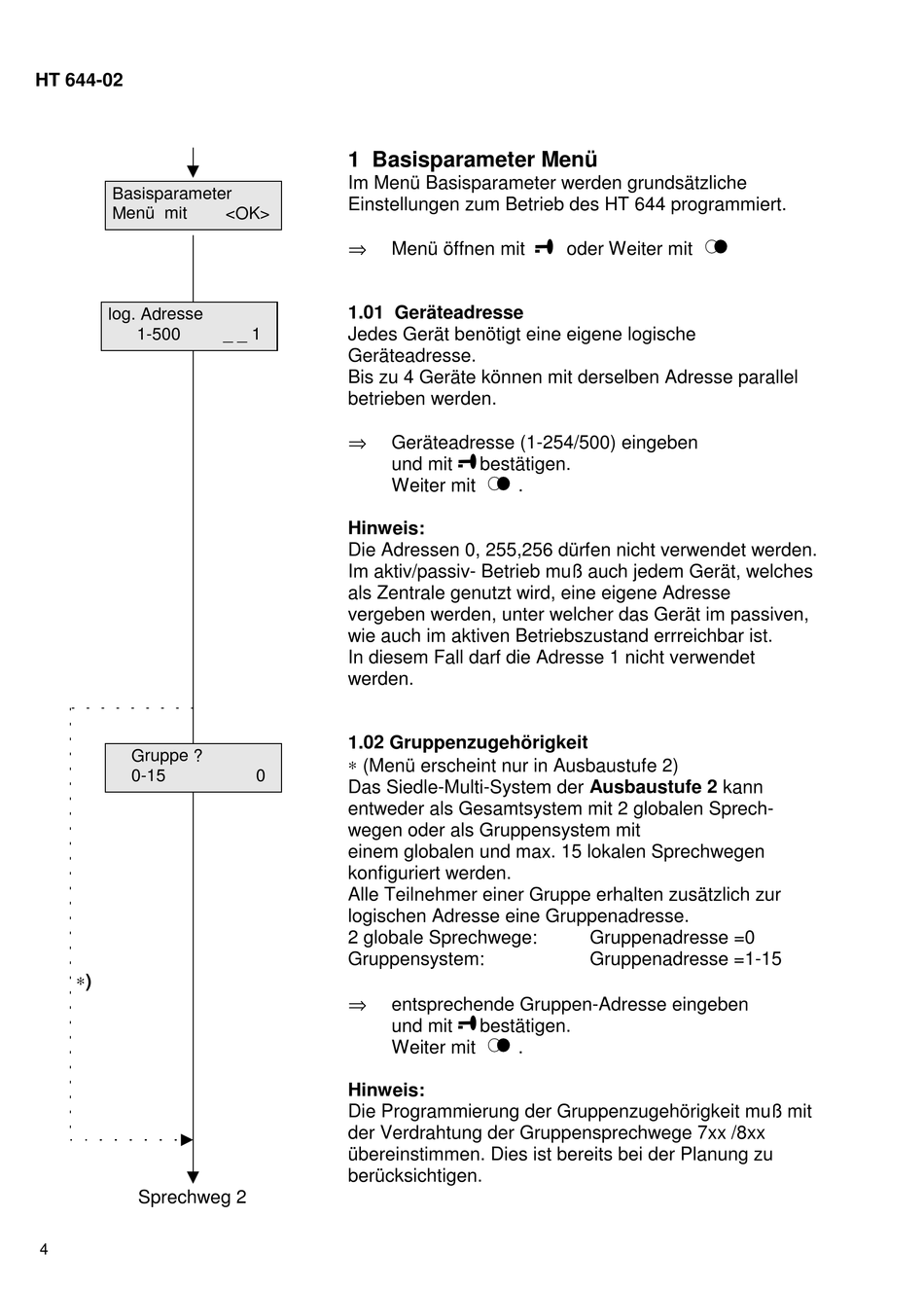

1 Basisparameter Menü
Im Menü Basisparameter werden grundsätzliche
Einstellungen zum Betrieb des HT 644 programmiert.
<OK>
⇒
1.01 Geräteadresse
_ _ 1
Jedes Gerät benötigt eine eigene logische
Geräteadresse.
Bis zu 4 Geräte können mit derselben Adresse parallel
betrieben werden.
⇒
Hinweis:
Die Adressen 0, 255,256 dürfen nicht verwendet werden.
Im aktiv/passiv- Betrieb muß auch jedem Gerät, welches
als Zentrale genutzt wird, eine eigene Adresse
vergeben werden, unter welcher das Gerät im passiven,
wie auch im aktiven Betriebszustand errreichbar ist.
In diesem Fall darf die Adresse 1 nicht verwendet
werden.
1.02 Gruppenzugehörigkeit
∗ (Menü erscheint nur in Ausbaustufe 2)
0
Das Siedle-Multi-System der Ausbaustufe 2 kann
entweder als Gesamtsystem mit 2 globalen Sprech-
wegen oder als Gruppensystem mit
einem globalen und max. 15 lokalen Sprechwegen
konfiguriert werden.
Alle Teilnehmer einer Gruppe erhalten zusätzlich zur
logischen Adresse eine Gruppenadresse.
2 globale Sprechwege:
Gruppensystem:
⇒
Hinweis:
Die Programmierung der Gruppenzugehörigkeit muß mit
der Verdrahtung der Gruppensprechwege 7xx /8xx
übereinstimmen. Dies ist bereits bei der Planung zu
berücksichtigen.
Menü öffnen mit
Geräteadresse (1-254/500) eingeben
und mit
bestätigen.
Weiter mit
.
entsprechende Gruppen-Adresse eingeben
und mit
bestätigen.
Weiter mit
.
oder Weiter mit
Gruppenadresse =0
Gruppenadresse =1-15
