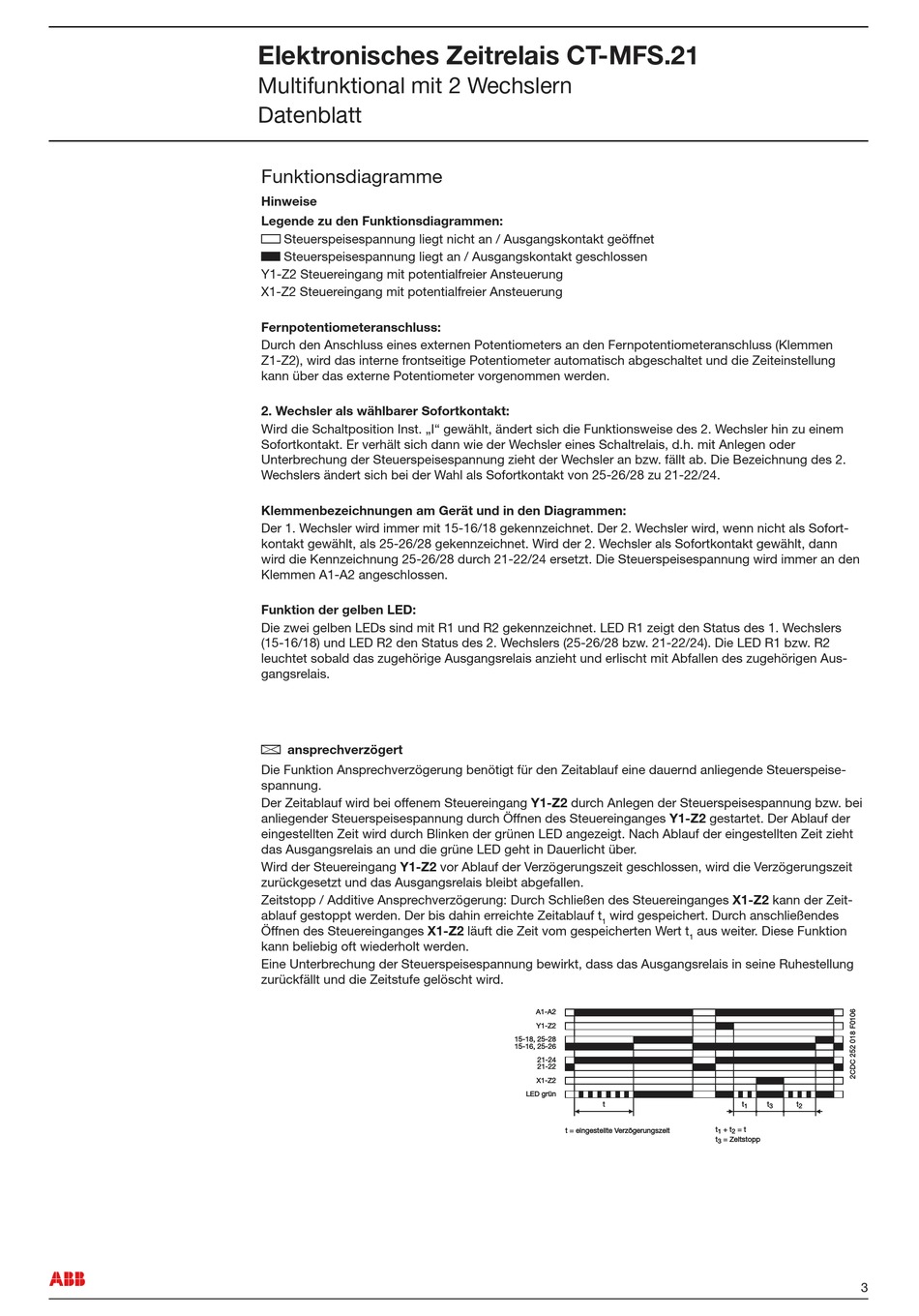

ABB CT-MFS.21 Datenblatt Seite 3

Elektronisches zeitrelais multifunktional mit 2 wechslern
Inhaltsverzeichnis

Werbung


Elektronisches Zeitrelais CT-MFS.21
Multifunktional mit 2 Wechslern
Datenblatt
Funktionsdiagramme
Hinweise
Legende zu den Funktionsdiagrammen:
G Steuerspeisespannung liegt nicht an / Ausgangskontakt geöffnet
B Steuerspeisespannung liegt an / Ausgangskontakt geschlossen
Y1-Z2 Steuereingang mit potentialfreier Ansteuerung
X1-Z2 Steuereingang mit potentialfreier Ansteuerung
Fernpotentiometeranschluss:
Durch den Anschluss eines externen Potentiometers an den Fernpotentiometeranschluss (Klemmen
Z1-Z2), wird das interne frontseitige Potentiometer automatisch abgeschaltet und die Zeiteinstellung
kann über das externe Potentiometer vorgenommen werden.
2. Wechsler als wählbarer Sofortkontakt:
Wird die Schaltposition Inst. „I" gewählt, ändert sich die Funktionsweise des 2. Wechsler hin zu einem
Sofortkontakt. Er verhält sich dann wie der Wechsler eines Schaltrelais, d.h. mit Anlegen oder
Unterbrechung der Steuerspeisespannung zieht der Wechsler an bzw. fällt ab. Die Bezeichnung des 2.
Wechslers ändert sich bei der Wahl als Sofortkontakt von 25-26/28 zu 21-22/24.
Klemmenbezeichnungen am Gerät und in den Diagrammen:
Der 1. Wechsler wird immer mit 15-16/18 gekennzeichnet. Der 2. Wechsler wird, wenn nicht als Sofort-
kontakt gewählt, als 25-26/28 gekennzeichnet. Wird der 2. Wechsler als Sofortkontakt gewählt, dann
wird die Kennzeichnung 25-26/28 durch 21-22/24 ersetzt. Die Steuerspeisespannung wird immer an den
Klemmen A1-A2 angeschlossen.
Funktion der gelben LED:
Die zwei gelben LEDs sind mit R1 und R2 gekennzeichnet. LED R1 zeigt den Status des 1. Wechslers
(15-16/18) und LED R2 den Status des 2. Wechslers (25-26/28 bzw. 21-22/24). Die LED R1 bzw. R2
leuchtet sobald das zugehörige Ausgangsrelais anzieht und erlischt mit Abfallen des zugehörigen Aus-
gangsrelais.
A ansprechverzögert
Die Funktion Ansprechverzögerung benötigt für den Zeitablauf eine dauernd anliegende Steuerspeise-
spannung.
Der Zeitablauf wird bei offenem Steuereingang Y1-Z2 durch Anlegen der Steuerspeisespannung bzw. bei
anliegender Steuerspeisespannung durch Öffnen des Steuereinganges Y1-Z2 gestartet. Der Ablauf der
eingestellten Zeit wird durch Blinken der grünen LED angezeigt. Nach Ablauf der eingestellten Zeit zieht
das Ausgangsrelais an und die grüne LED geht in Dauerlicht über.
Wird der Steuereingang Y1-Z2 vor Ablauf der Verzögerungszeit geschlossen, wird die Verzögerungszeit
zurückgesetzt und das Ausgangsrelais bleibt abgefallen.
Zeitstopp / Additive Ansprechverzögerung: Durch Schließen des Steuereinganges X1-Z2 kann der Zeit-
ablauf gestoppt werden. Der bis dahin erreichte Zeitablauf t
Öffnen des Steuereinganges X1-Z2 läuft die Zeit vom gespeicherten Wert t
kann beliebig oft wiederholt werden.
Eine Unterbrechung der Steuerspeisespannung bewirkt, dass das Ausgangsrelais in seine Ruhestellung
zurückfällt und die Zeitstufe gelöscht wird.
wird gespeichert. Durch anschließendes
1
A1-A2
A1-A2
Y1-Z2
Y1-Z2
15-18, 25-28
15-18, 25-28
15-16, 25-26
15-16, 25-26
21-24
21-24
21-22
21-22
X1-Z2
X1-Z2
LED grün
LED grün
t
t
t = eingestellte Verzögerungszeit
t = eingestellte Verzögerungszeit
aus weiter. Diese Funktion
1
t
t
t
t
t
t
1
1
3
3
2
2
t
t
+ t
+ t
= t
= t
1
1
2
2
t
t
= Zeitstopp
= Zeitstopp
3
3
3
