Bedienungsanleitung
Omnitronic Doppel-CD-Player CDP-360
_______________________________________________
Büro:
Geschäftsführer:
RLS Licht GmbH
Silvia Rötgerkamp
Weberstraße 41
Reinhardt Rötgerkamp HRB 14686
D 47918 Tönisvorst
Seite 1 von 15
BEDIENUNGSANLEITUNG
CDP-360
Dual-CD-Player
Handelsregister:
Amtsgericht Krefeld
Lager/Werkstatt:
Umsatzsteuer Id-Nr.:
RLS Licht GmbH
DE 157877752
Gewerbepark Ostring 1
D 47918 Tönisvorst
Bankverbindung:
Commerzbank AG Krefeld
IBAN DE 67 3204 0024 0210 3687 00
BIC COBADEFFXXX
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Omnitronic CDP-360
Inhaltszusammenfassung für Omnitronic CDP-360

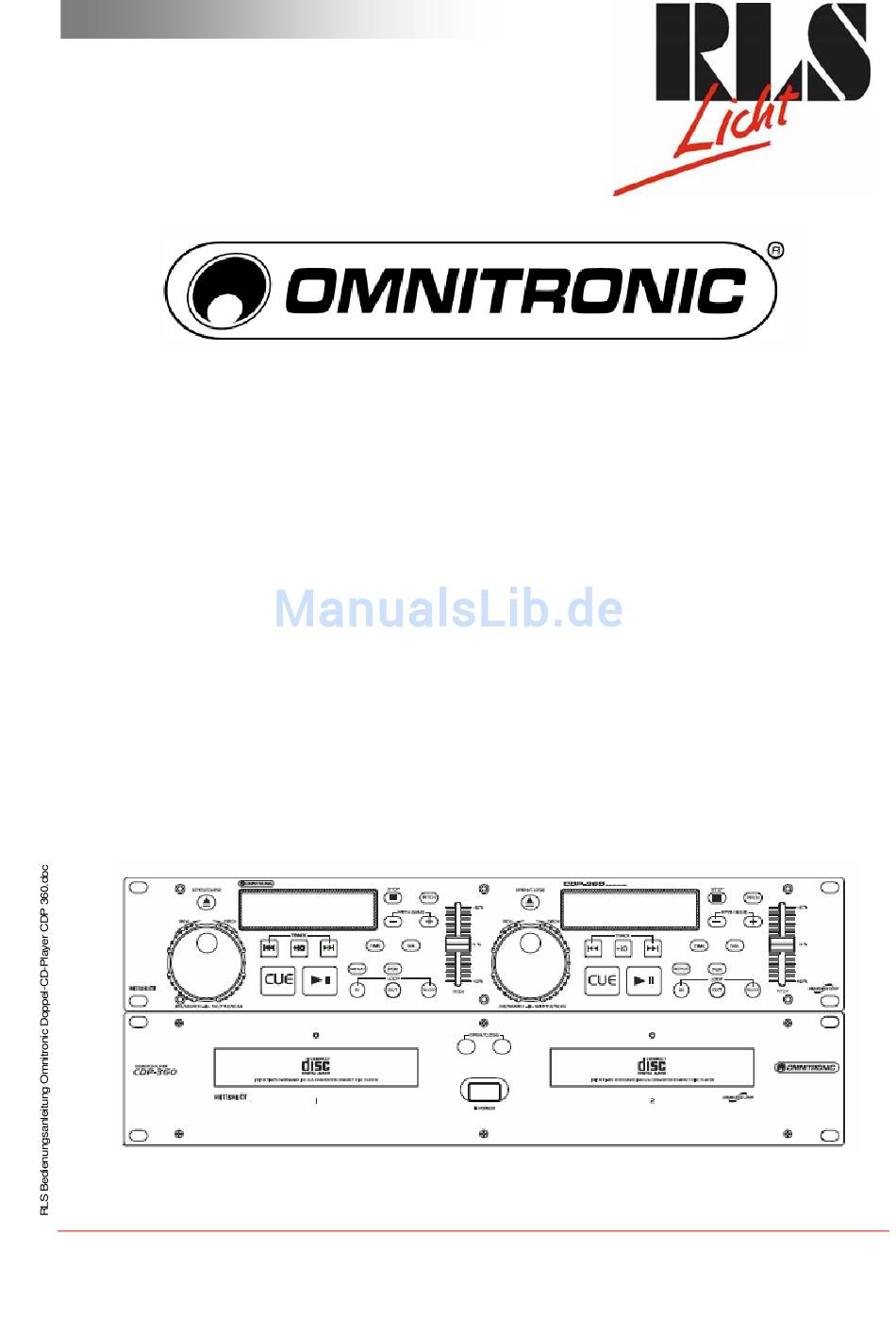

- Seite 1 Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 Seite 1 von 15 _______________________________________________ BEDIENUNGSANLEITUNG CDP-360 Dual-CD-Player Büro: Geschäftsführer: Handelsregister: Lager/Werkstatt: Umsatzsteuer Id-Nr.: Bankverbindung: RLS Licht GmbH Silvia Rötgerkamp Amtsgericht Krefeld RLS Licht GmbH DE 157877752 Commerzbank AG Krefeld Weberstraße 41 Reinhardt Rötgerkamp HRB 14686...
- Seite 2 Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 2 von 15 Büro: Geschäftsführer: Handelsregister: Lager/Werkstatt: Umsatzsteuer Id-Nr.: Bankverbindung: RLS Licht GmbH Silvia Rötgerkamp Amtsgericht Krefeld RLS Licht GmbH DE 157877752 Commerzbank AG Krefeld Weberstraße 41 Reinhardt Rötgerkamp HRB 14686 Gewerbepark Ostring 1 IBAN DE 67 3204 0024 0210 3687 00 D 47918 Tönisvorst...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 3 von 15 Inhaltsverzeichnis 1. EINFÜHRUNG........................... 2. SICHERHEITSHINWEISE......................... 3. BESTIMMUNGSGEMÄSSE VERWENDUNG.................. 4. GERÄTEBESCHREIBUNG ......................4.1 Features ............................4.2 Vorderseite............................. 4.3 Rückseite ............................5. INSTALLATION ..........................6. BEDIENUNGSHINWEISE....................... 6.1 Inbetriebnahme ..........................6.2 CD-Schubfach..........................6.3 LCD-Display .......................... -
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC CDP-360 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Bestimmungsgemässe Verwendung
Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 5 von 15 ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten! Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. Kinder und Laien vom Gerät fern halten! ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen! -
Seite 6: Gerätebeschreibung
Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 6 von 15 4. GERÄTEBESCHREIBUNG 4.1 Features Doppel-CD-Player Alle Funktionen auf übersichtlichem Bedienfeld untergebracht • Bequeme Titelwahl über Track- und +10- Taste • Große Play/Pause- und Cue-Taste • Auto Cue-Funktion: der Player springt automatisch zum Startpunkt des Titels •... - Seite 7 Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 7 von 15 Die rechte Seite der Steuereinheit dient zur Steuerung des rechten CD-Players. Um diese Bedienunganleitung möglichst übersichtlich gestalten zu können, beschränkt sich die Beschreibung der Steuereinheit nur auf einen CD-Player. 4. OPEN/CLOSE TASTE Über die Open/Close-Taste können Sie das CD-Schubfach öffnen und schließen.
- Seite 8 Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 8 von 15 12. PITCH BEND-TASTEN Über die Pitch Bend-Tasten lässt sich die Wiedergabegeschwindigkeit temporär um ± 16 % verändern. Außerdem können Sie über diese Tasten den Basstakt zweier unterschiedlicher Signalquellen synchronisieren. Bitte beachten Sie die Hinweise unter 6.6 Geschwindigkeitssynchronisation.
-
Seite 9: Rückseite
Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 9 von 15 4.3 Rückseite 21. NETZANSCHLUSS 22. SPANNUNGSWAHLSCHALTER Achten Sie darauf, dass die richtige Spannung eingestellt ist. 23. FERNBEDIENUNGSANSCHLÜSSE Zum Anschluss an die Steuereinheit. 24. AUDIO OUT AUSGÄNGE Kanalweise Ausgänge des jeweiligen CD-Players. Schließen Sie das Linesignal an den entprechenden Eingang Ihres Mischpultes an. -
Seite 10: Installation
Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 10 von 15 5. INSTALLATION Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie ihn in Ihrem Rack. Achten Sie bei der Installation darauf, dass der Neigungswinkel 15° nicht überschreitet, da sonst die CD nicht korrekt gelesen werden kann. -
Seite 11: Play/Pause
Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 11 von 15 Die Zeitanzeige lässt sich über die Time-Taste von Titelrestspielzeit (Remain) auf Titelabspielzeit (Elapsed) umschalten. Oberhalb der Zeitanzeige erscheinen 10 Balken, die die verbleibende Titelrestspielzeit visuell anzeigen. Je kürzer die Reststspielzeit wird, desto weniger Balken werden angezeigt. 15 Sekunden vor Titelende beginnen die Balken im Display zu blinken. -
Seite 12: Titelprogrammierung
Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 12 von 15 6.7 Titelprogrammierung Programmerstellung: Drücken Sie die Program-Taste. Auf dem Display erscheint links "- -" zur Anzeige der Titelnummer und auf der rechten Seite "01" zur Anzeige der Speicherplatznummer. Wählen Sie mit Hilfe der Track-Tasten eine gewünschte Titelnummer für die Speicherplatznummer 1 aus. -
Seite 13: Ende Der Benutzung
Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 13 von 15 Speicherung der Loop-Punkte: Möglichkeit 1: Der CD-Player befindet sich im Wiedergabemodus. Wird die Loop-Taste im Wiedergabemodus gedrückt, läuft die CD weiter, und der Punkt A (Anfangspunkt) einer Sequenz ist markiert (Loop-LED blinkt). Durch nochmaliges Drücken der Loop-Taste wird der Punkt B (Endpunkt) der Sequenz markiert (Loop-LED leuchtet permanent). -
Seite 14: Reinigung Und Wartung
Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 14 von 15 SYMPTOM MÖGLICHE URSACHE LÖSUNG Gerät reagiert nicht beim Stromanschluss unterbrochen Überprüfen Sie den Netzstecker Anschalten. am Gerät Gerät liest nicht CD ist nicht richtig eingelegt oder Legen Sie die CD erneut ein schmutzig (Aufdruck nach oben) bzw. -
Seite 15: Technische Daten
Bedienungsanleitung Omnitronic Doppel-CD-Player CDP-360 ____________________________________________________________________________ _________ Seite 15 von 15 9. TECHNISCHE DATEN Spannungsversorgung: 115/230 V AC, 50/60 Hz ~ Gesamtanschlusswert: 14 W Typ: Doppel Compact Disc Player Geeignete CDs: Standard CDs 8 and 12 cm Quantisierung: D/A-Wandler: 1 Bit...
