Heiko JS035-B1 Serviceanleitung Seite 36

10.3.5 IPM-Schutz
Anzeige des
☐✹✹/ F1 LED1 blinkt 2 mal
Außengerätes
Verfahren zur Be- Der IPM-Schutz wird durch Überprüfung des Kompressorsbetriebs erkannt
dingungen für Fehl-
funktionserkennung
Bedingungen für

Fehlfunktionserken- 
nung

Mögliche Ursachen



Fehlerbehebung Vorsicht:
Schalten Sie die
Stromversorgung des Gerätes
wieder an und schalten Sie das Gerät mit der
Fernbedienung an. Wenn Fehlfunktionen vor oder
bei der Inbetriebnahme des Kompressors
gemeldet werden
Der Kompressor wird normal
gestartet, aber Störungen
werden nach einer gewissen
Zeit gemeldet.
1. Das System kann mit Gas überladen sein (wie z.B. Kapillarverstopfung oder elektron-
isches Expansionsventil fehlerhaft) oder unterladen sein. Es kann amhand des Drucks im
Messsystems beurteilt werden.
2. Die Welle des Kompressors ist beschädigt und der Kompressor muss ausgetauscht
werden.
Das System startet einem IPM-Schutz gegen Überstrom
Ein Fehler des Kompressors verursacht die Aktivierung des IPM-Schutzes
Schaltkreiskomponente des IPM ist fehlerhaft, was den IPM-Schutz aktiviert
Ein Fehler des Kompressors verursacht die Aktivierung des IPM-Schutzes
Ein Fehler der PCB oder des IPM-Moduls verursacht die Aktivierung des IPM-Schutzes
Verkabelung des Kompressors ist getrennt
Vor dem Anschließen oder Trennen der Steckverbindung muss der
Leistungsschalter ausgeschaltet werden, da sonst Teile beschädigt werden können.
Nein

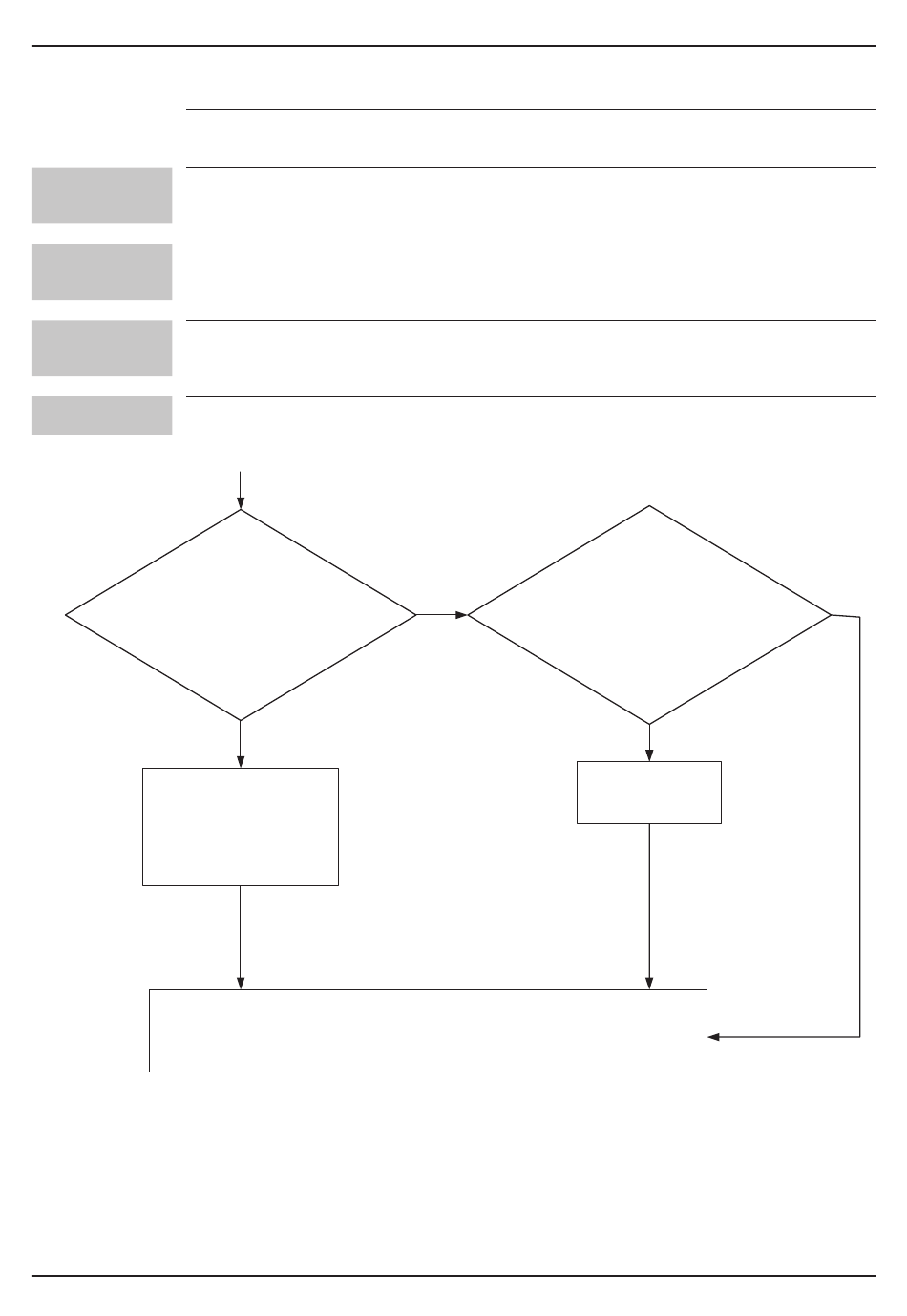

Überprüfen Sie den
Widerstand im IPM-Modul zwischen
Ja
Danach überprüfen Sie den Widerstand im IPM-Modul
zwischen N und U, V, W.
Die Widerstände liegen zwischen 1 MΩ
und 10 MΩ und sind ähnlich.
Das IPM-Modul ist
beschädigt und muss
ausgetauscht werden.
34
Servicediagnose
P und U, V, W.
Nein
Raumklimagerät
Ja
