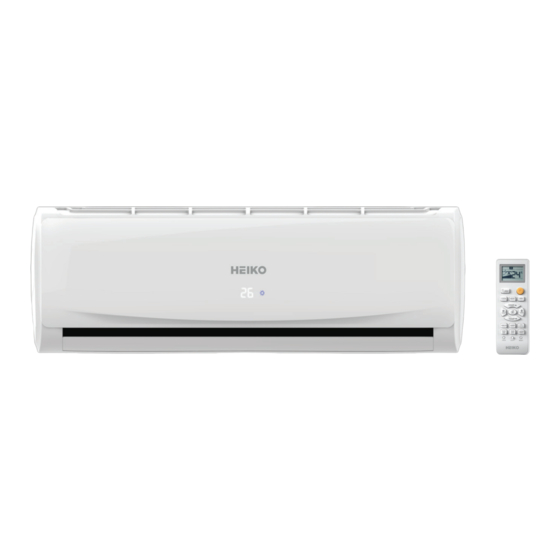

Heiko JS035-B1 Serviceanleitung

Wandgerät dc inverter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Serviceanleitung ist nur für erfahrene Reparaturtechniker und nicht für die Öffentlichkeit bestimmt.
Sie enthält keine Warnungs- oder Vorsichtshinweise für Personen, die keine Techniker sind, mit Verweis auf mögliche Gefahren bei der
Wartung des Produktes. Elektrisch betriebene Produkte sollten nur von erfahrenen Fachleuten gewartet oder repariert werden. Jeder
Versuch, das Produkt oder die Produkte, auf die sich diese Serviceanleitung bezieht, durch Dritte zu warten oder zu reparieren, kann zu
schweren Verletzungen oder zum Tod führen.
SERVICEANLEITUNG
Alle Rechte vorbehalten. Unautorisierte Reproduktion oder der Weitergabe ist eine Verletzung des Gesetzes.
Haier Group
Model Nr.
Warnung
2018 (Qingdao Haier Air Conditioner General corp, , Ltd)
Wandgerät
DC Inverter
JS026-B1
JS035-B1
Version: V1
Datum: 2018-02-11

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Heiko JS035-B1

Inhaltszusammenfassung für Heiko JS035-B1

  • Seite 1 Wandgerät DC Inverter Model Nr. JS026-B1 JS035-B1 Warnung Diese Serviceanleitung ist nur für erfahrene Reparaturtechniker und nicht für die Öffentlichkeit bestimmt. Sie enthält keine Warnungs- oder Vorsichtshinweise für Personen, die keine Techniker sind, mit Verweis auf mögliche Gefahren bei der Wartung des Produktes.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt 1. Einleitung ..................1 2. Funktionen ..................7 3. Technische Daten ................8 4. Liste der Sensoren ................ 9 5. Rohrleitungsdiagramme .............. 10 6. Schaltplan für Platine ..............11 7. Funktionen und Steuerung ............14 8. Maßzeichnungen ................. 26 9.

  • Seite 3: Einleitung

    Einleitung 1. Einleitung 1.1 Modelname Bezieht sich auf T1; 220~240V50HZ /1ph DC Inverter Innengeräte Versionsnummer 25T Plattform Plattform für Innengeräte: T (T Plattform) Nennkühlleistung (9000BTU/h) Innengerättyp: S (Wandgerät) Innengerät Raumklimagerät...

  • Seite 4: Sicherheitshinweise

    Einleitung 1.2 Sicherheitshinweise Lesen Sie vor der Durchführung von Reparaturarbeiten unbedingt die folgenden Sicherheitshinweise. Die folgenden Sicherheitshinweise sind als „Warnung” oder „Vorsicht” kategorisiert. „Warnung” – sind besonders wichtig, da sie bei Nichtbeachtung zu Tod oder schweren Verletzungen führen können. „Vorsicht” – Nichtbeachtung kann auch unter Umständen zu schweren Verletzungen führen.

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Geräte Nach Der Reparatur

    Einleitung Warnung Reparieren Sie die elektrischen Komponenten nicht mit nassen Händen. Arbeiten am Gerät mit nassen Händen kann zu einem elektrischen Schlag führen. Reinigen Sie das Klimagerät nicht mit Wasser. Waschen des Geräts mit Wasser kann einen elektrischen Schlag verursachen. Achten Sie bei der Reparatur des Gerätes an einem feuchten oder nassen Ort auf die Erdung, um einen elektrischen Schlag zu verhindern.
  • Seite 6 Einleitung Warnung Achten Sie bei der Durchführung von elektrischen Arbeiten auf die Verwendung eines separaten Stromkreises für das Gerät und beachten Sie die technischen Normen für elektrische Geräte, die lokalen Verkabelungsvorschriften und die Installationsanleitung. Eine unzureichende Stromkreiskapazität und unsachgemäße Durchführung von elektrischen Arbeiten kann einen elektrischen Schlag oder Brand verursachen.

  • Seite 7: Inspektion Nach Der Reparatur

    Einleitung Vorsicht Die Installation eines Fehlerstromschutzschalters ist in einigen Fällen je nach den Bedingungen im Aufstellort erforderlich, um Stromschläge zu verhindern. Installieren Sie das Gerät nicht an einem Ort, an dem die Möglichkeit besteht, dass brennbares Gas austritt. Wenn brennbares Gas austritt und sich um das Gerät ansammelt, kann es zu einem Brand führen.
  • Seite 8 Einleitung Vorsicht Überprüfen Sie, ob die Teile und Leitungen richtig montiert und angeschlossen sind und ob die Verbindungen an den gelöteten oder gecrimpten Anschlüssen sicher sind. Unsachgemäße Installation und Anschließen kann zu übermäßiger Hitzeentwicklung, Brand oder einem elektrischen Schlag führen. Wenn die Installationsunterlage oder der Installationsrahmen korrodiert sind, ersetzen Sie sie.

  • Seite 9: Funktionen

    Funktionen 2. Funktionen Super leise: Geringerer Geräuschpegel beim Betrieb A-PAM DC-Inverter: Mit dem Einsatz von S-TYPE, S-PAM und PHASE-Steuerungstechnologie arbeitet das Gerät stabiler bei niedriger Frequenz und ist energiesparender und leistungsfähiger bei hoher Frequenz. Luftversorgung über weite Strecken: Heizen beim -15 °C: Bei -15 °C kann das Gerät immer noch normal heizen. Aufrechterhaltung von 10 °C: Heizen, um die Temperatur von 10 °C aufrechtzuerhalten Bequemer Schlaf: Die Einstelltemperatur und das Geräusch im Raum können im “Nachtmodus”...

  • Seite 10: Technische Daten

    Technische Daten 3. Technische Daten NOMINALVERTEILUNG – SYSTEMSPANNUNG Phase Frequenz Spannung NENNLEISTUNG Kühlen Heizen 2,6 (0,8-3,4) 3,4 (1,0-4,6) Nennleistung 8870(2730-11600) 11600(3410- BTU/h 15690) Stromverbrauch 0,91 SEER/SCOP Jährlicher Stromverbrauch Feuchtigkeitsentfernung m³/h 1,2*10 TECHNISCHE DATEN Abmessungen H*B*T 820*195*280 Verpackungsabmessungen H*B*T 909*279*355 Gewicht Bruttogewicht 11,0 Farbe...

  • Seite 11: Liste Der Sensoren

    Liste der Sensoren TECHNISCHE DATEN – TEILE Kühlen Heizen Querstromventilator Motor Ventilator Luftvolumenstrom (hoch) m³/h Geschwindigkeit (hoch/ mittel/ 1100/950/800 1000/850/700 niedrig) Wärmetauscher ML ø 7HI-HX Schlauch Segment 3*14*1,4 Rechts, Links, Horizontal, Horizontal, Steuerung der Luftstromrichtung Abwärts Abnehmbar/ Waschbar/ Luftfilter Schimmelbeständig Temperaturregelung Mikrocomputersteuerung Modell der Fernbedienung...

  • Seite 12: Rohrleitungsdiagramme

    Rohrleitungsdiagramme 5. Rohrleitungsdiagramme Kühlmodus Umkehrventil Gasabsperrventil Kompressor Rückschlagventil Propeller- Ventilator Kühlmodus Querstromventilator Außenventilator- Luftauslass Motor Luftauslass Flüssigkeitsabsperrventil Innenventilator- Kapillarrohr Motor Heizmodus Umkehrventil Gasabsperrventil Kompressor Rückschlagventil Propeller- Ventilator Heizmodus Querstromventilator Außenventilator- Luftauslass Motor Luftauslass Flüssigkeitsabsperrventil Innenventilator- Kapillarrohr Motor Raumklimagerät...

  • Seite 13: Schaltplan Für Platine

    Schaltplan für Platine 6. Schaltplan für Platine Steckverbindungen PCB(1) (Control PCB) für 09K/12K CN9, CN8 Steckverbindung für Ventilator-Motor und Rückkopplung Steckverbindung für Wärmetauscher-Thermistor und Raumtemperaturthermistor CN5’ Steckverbindung für OBEN&UNTEN Schrittmotor CN11, CN11’ Steckverbindung für RECHTS&LINKS Schrittmotor CN21 (weiße Line), CN17 (schwarze Linie) Steckverbindung für Innenterminal N und L CN7 Steckverbindung für Anzeige CON2, CON3 Steckverbindung für Ionengenerator CN23 (rote Linie) Steckverbindung zur Kommunikation zwischen der Innenplatine und Außenplatine...
  • Seite 14 Schaltplan für Platine PCB (1) CN51 CN34 CN5’ CN11’ CN11 CN14 CN23 CN21 CON1 CON3 CON2 CN17 Raumklimagerät...
  • Seite 15 Schaltplan für Platine Schaltpläne INNENGERÄT INNENGERÄT SCHALTPLAN 0010588934 VENTILATOR MOTOR ZENTRAL- STEUERUNG SENSOR DER UMGEBUNGSTEMPERATUR SENSOR DER ROHRLEITUNGSTEMPERATUR STEUERUNG MIT KABEL NOTSCHALTER ANZEIGE OBEN&UNTEN SCHRITTMOTOR RAUMKARTE WLAN ZUM AUSSENGERÄT W: weiß Bemerkungen: Y/G: GELB/ GRÜN 1. Die gestrichelten Teile sind optional. R: ROT B: SCHWARZ Raumklimagerät...

  • Seite 16: Funktionen Und Steuerung

    Funktionen und Steuerung 7. Funktionen und Steuerung 7.1 Hauptfunktionen und Beschreibung der Steuerung 7.1.1 Automatikmodus Wenn der Betriebsmodus nach dem Starten des Systems auf Automatik umgestellt wird, bestimmt das System zunächst den Betriebsmodus gemäß der aktuellen Raumtemperatur und arbeitet in diesem Modus. Die unten verwendete Abkürzung Tr bedeutet Raumtemperatur, Ts bedeutet Einstelltemperatur, Tp bedeutet Temperatur des Innenrohres.
  • Seite 17 Funktionen und Steuerung 7.1.3 Entfeuchtungsmodus * Temperaturkontrollbereich: 16 °C---30 °C * Temperaturunterschied: ±1°C Kontrollfunktion: Sendet das Entfeuchtungssignal an das Außensystem. Wenn Tr>Ts+2°C wird der Kompressor eingeschaltet und der Innenventilator arbeitet mit der eingestellten Geschwindigkeit. Wenn Tr zwischen Ts und Ts+2°C liegt, arbeitet das Außensystem 10 Minuten lang mit hoher Entfeuchtungsfrequenz und dann sechs Minuten lang mit niedriger Entfeuchtungsfrequenz.
  • Seite 18 Funktionen und Steuerung 7.1.4 Heizmodus. * Temperaturkontrollbereich: 16 °C---30 °C * Temperaturunterschied: ±1 °C * Kontrollfunktion: Die Temperaturkompensation wird automatisch hinzugefügt und das System sendet die Heizen-Signale an das Außensystem. Wenn Tr+0,5°C≤Ts und der Außenverdichter eingeschaltet ist, befindet sich der Innenventilator im Kaltluft- Modus.

  • Seite 19: Stumm-Funktion

    Funktionen und Steuerung 7.1.5 Stark-Modus Das System wechselt in den Stark-Modus, nachdem es das Stark-Signal empfangen hat. Ein Stark-Signal wird zum Außensystem gesendet. Ein Moduswechsel beendet den Stark-Modus. Wenn man „Stumm” eingibt, kann man mit dem normalen Betrieb fortfahren und Signalsteuerung, wie z.B. Zeitmodus, ist zugänglich, um den Star-Modus zu beenden.

  • Seite 20: Schlafmodus

    Funktionen und Steuerung 7.1.9 Schlafmodus Den Schlafmodus kann man für acht Stunden einstellen und anpassen. Die Zeiten werden auf der Anzeige der V-Serie angegeben. Bei der RC-Serie wird der Schlafmodus und die Zeit auf der 6-Lampen-Anzeige angegeben. 2.1 Im Kühl-/Entfeuchtungsmodus wird nach der Einstellung des Schlafmodus die Temperatur nach 1 Stunde Betrieb um 1°C und weiter um 1 °C nach 1 Stunde gestiegen.

  • Seite 21: Unterlastungsschutz

    Funktionen und Steuerung 7.1.11 Unterlastungsschutz Um das Einfrieren des Innen-Wärmeaustauschers zu verhindern, wenn die Temperatur des Innen- Wärmeaustauschers 5 Minuten lang unter 1 °C liegt, wird das Außensystem gestoppt, aber der Ventilator arbeitet weiter. Das Außensystem wird wieder gestartet, wenn die Temperatur des Wärmetauschers über 9 °C liegt und wenn das System 3 Minuten lang ausgeschaltet war.

  • Seite 22: Einzelbetrieb Des Innensystems

    Funktionen und Steuerung 7.1.16 Einzelbetrieb des Innensystems * Bedingung eingeben: Stellen Sie zunächst den Luftstrom mit hoher Geschwindigkeit und Temperatur von 30 °C ein. Drücken Sie dann die Schlafmodus-Taste 6 Mal innerhalb von 7 Sekunden. Das System gibt eine Rückmeldung mit 6 Tonsignalen. * Nachdem das Innensystem in den Einzelbetrieb gewechselt ist, arbeitet es entsprechend des eingestellten Modus und ignoriert die Kommunikationssignale des Außensystems.
  • Seite 23 Funktionen und Steuerung 7.2 Wert des Thermistors Raum- und Rohrsensor R25°C=10KΩ +2% B25°C/50°C=3700K±2% Temp.((°C)) Maks.(KΩ) Norm.(KΩ) Min.(KΩ) Toleranz(°C) 165,2170 147,9497 132,3678 -1,94 1,75 155,5754 139,5600 125,0806 -1,93 1,74 146,5609 131,7022 118,2434 -1,91 1,73 138,1285 124,3392 111,8256 -1,89 1,71 130,2371 117,4366 105,7989 -1,87 1,70...
  • Seite 24 Funktionen und Steuerung 32,2608 30,2968 28,4267 -1,34 1,28 30,7162 28,8875 27,1431 -1,32 1,26 29,2545 27,5519 25,9250 -1,29 1,24 27,8708 26,2858 24,7686 -1,27 1,22 26,5605 25,0851 23,6704 -1,25 1,20 25,3193 23,9462 22,6273 -1,23 1,18 24,1432 22,8656 21,6361 -1,20 1,16 23,0284 21,8398 20,6939 -1,18 1,14...
  • Seite 25 Funktionen und Steuerung 7,2546 6,9673 6,6854 -1,06 1,04 6,9852 6,7008 6,4222 -1,10 1,07 6,7273 6,4459 6,1707 -1,13 1,11 6,4803 6,2021 5,9304 -1,17 1,14 6,2437 5,9687 5,7007 -1,21 1,18 6,0170 5,7454 5,4812 -1,25 1,22 5,7997 5,5316 5,2712 -1,29 1,25 5,5914 5,3269 5,0704 -1,33 1,29...
  • Seite 26 Funktionen und Steuerung 2,2347 2,0695 1,9147 -2,49 2,34 2,1652 2,0032 1,8516 -2,54 2,38 2,0983 1,9393 1,7908 -2,59 2,42 2,0337 1,8778 1,7324 -2,63 2,46 1,9714 1,8186 1,6761 -2,68 2,50 1,9113 1,7614 1,6219 -2,73 2,54 1,8533 1,7064 1,5697 -2,78 2,58 1,7974 1,6533 1,5194 -2,83 2,63...
  • Seite 27 Funktionen und Steuerung 0,8281 0,7436 0,6672 -4,23 3,83 0,8061 0,7233 0,6484 -4,29 3,88 0,7848 0,7036 0,6303 -4,34 3,92 0,7641 0,6845 0,6127 -4,40 3,97 0,7441 0,6661 0,5957 -4,46 4,02 0,7247 0,6482 0,5792 -4,51 4,07 0,7059 0,6308 0,5632 -4,57 4,12 0,6877 0,6140 0,5478 -4,63 4,16...

  • Seite 28: Maßzeichnungen

    Maßzeichnungen 8. Maßzeichnungen Einheit: mm 9. Schwerpunkt Einheit: mm Raumklimagerät...

  • Seite 29: Servicediagnose

    Servicediagnose 10. Servicediagnose 10.1 Vorsicht bei der Diagnose Die Betriebsleuchte blinkt, wenn einer der folgenden Fehler erkannt wird. 1. Wenn eine Schutzeinrichtung des Innen- oder Außengerätes aktiviert ist oder wenn der Thermistor ausfällt und der Betrieb der Anlage unterbrochen wird. 2.

  • Seite 30: Fehlercodes Und Beschreibung Der Innensystemanzeige

    Servicediagnose 10.3 Fehlercodes und Beschreibung der Innensystemanzeige Fehlercode Anzeige des Innensystems Außen- Referenz - system TNur für 498 und 498A Fehlerbeschreibung Seite (LED 1 Andere Anzeige blinkt Anzeige (rot/ grün Zeitlauf mal) ☐ Ein ✹ Blinkt  Aus.) Kommunikationsfehler Innen zwischen Innen- und Seite 39   ✹...

  • Seite 31: Anomalie Des Thermistors Oder Damit Verbundene Anomalie

    Servicediagnose 10.3.1 Anomalie des Thermistors oder damit verbundene Anomalie Anzeige des ✹   / E1: Fehler des Raumtemperatursensors Innengerätes ✹ ☐ ☐ / E2: Fehler des Wärmetauscher-Sensors Anzeige des LED1 blinkt 10 mal: Fehler des Auftautemperatursensors Außengerätes LED1 blinkt 11 mal: Fehler des Ansaugtemperatursensors LED1 blinkt 12 mal: Fehler des Umgebungstemperatursensors LED1 blinkt 13 mal: Fehler des Abgabetemperatursensors Verfahren zur Be-...
  • Seite 32 Servicediagnose 10.3.2 EEPROM anormal Anzeige des ✹ ☐ ✹ / E4: Fehler von EEPROM des Innensystems Innengerätes  ✹  / F12: Fehler von EEPROM des Außensystems; Außensystem-LED1 blinkt 1 mal Anzeige des Innengerätes Verfahren zur Be- Die vom EEPROM erfassten Daten werden zur Bestimmung der MCU verwendet dingungen für Fehl- funktionserkennung Bedingungen für...
  • Seite 33 Servicediagnose 10.3.3 Fehler des Innenventilator-Motors Anzeige des  ☐ ✹ / E14 Innengerätes Verfahren zur Be- Die vom Hall IC während des Betriebs des Ventilatormotors erfasste Drehzahl wird verwendet, um dingungen für Fehl- einen anormalen Betrieb des Ventilatormotor zu bestimmen. funktionserkennung Bedingungen für Wenn das erfasste Rotationsrückmeldesignal innerhalb von 2 Minuten nicht empfangen wird...

  • Seite 34: Außen Dc-Ventilatormotorfehler

    Servicediagnose 10.3.4 Außen DC-Ventilatormotorfehler Anzeige des  ✹ ☐ / F8 LED1 blinkt 9 mal Außengerätes Verfahren zur Be- Die Funktion des DC-Ventilatormotors wird durch das Überprüfen vom Ventilatorbetrieb beurteilt dingungen für Fehl- funktionserkennung Bedingungen für Wenn die Daten des EEPROM fehlerhaft sind oder das EEPROM beschädigt ist Fehlfunktionserken- nung Mögliche Ursachen...
  • Seite 35 Servicediagnose Überprüfen Sie, ob die Klemme an der Hauptplatte des Außengeräters richtig angeschlossen ist. Nein Schließen Sie die Klem- Normal? men wieder an Schalten Sie die Stromversorgung des Der Motor und die PCB Gerätes wieder an und wählen Sie Kühlung an der des Außengerätes sind Fernbedienung.
  • Seite 36 Servicediagnose 10.3.5 IPM-Schutz Anzeige des ☐✹✹/ F1 LED1 blinkt 2 mal Außengerätes Verfahren zur Be- Der IPM-Schutz wird durch Überprüfung des Kompressorsbetriebs erkannt dingungen für Fehl- funktionserkennung Bedingungen für Das System startet einem IPM-Schutz gegen Überstrom  Fehlfunktionserken-  Ein Fehler des Kompressors verursacht die Aktivierung des IPM-Schutzes nung Schaltkreiskomponente des IPM ist fehlerhaft, was den IPM-Schutz aktiviert ...

  • Seite 37: Überstrom Am Kompressor

    Servicediagnose 10.3.6 Überstrom am Kompressor Anzeige des  ✹ ☐ / F2 LED1 blinkt 3 oder 24 oder 25 mal Außengerätes Verfahren zur Be- Der Strom im Kompressor ist zu stark dingungen für Fehl- funktionserkennung Bedingungen für Wenn das IPM-Modul oder Fehlfunktionserken- der Kompressor beschädigt ist, nung...

  • Seite 38: Kommunikationsfehler Zwischen Ipm Und Pcb Des Außensystems

    Servicediagnose 10.3.7 Kommunikationsfehler zwischen IPM und PCB des Außensystems Anzeige des  ✹ / F3 LED1 blinkt 4 mal Außengerätes Verfahren zur Be- Kommunikation wird durch die Überprüfung des IPM-Moduls und der PCB des Außensystems beurteilt. dingungen für Fehl- funktionserkennung Bedingungen für Die PCB des Außensystems ist beschädigt, was zum Kommunikationsfehler führt ...
  • Seite 39 Servicediagnose 10.3.8 Über- oder Unterspannung der Stromversorgung. Anzeige des  ✹ ☐/ F19 LED1 blinkt 6 mal Überspannung der Stromversorgung Außengerätes Verfahren zur Be- Ein ungewöhnlicher Spannungsanstieg oder -abfall wird durch Überprüfen der angegebenen dingungen für Fehl- Spannungserkennung-Schaltung festgestellt. funktionserkennung Bedingungen für Ein Spannungssignal wird von der Spannungserkennung-Schaltung an den Mikrocomputer Fehlfunktionserken-...

  • Seite 40: Überhitzungsschutz Für Die Abgabetemperatur

    Servicediagnose 10.3.9 Überhitzungsschutz für die Abgabetemperatur Anzeige des  ✹  / F4 LED1 blinkt 8 mal Außengerätes Verfahren zur Be- Die Abgabetemperatur wird mit Abgaberohr-Thermistor überprüft dingungen für Fehl- funktionserkennung Bedingungen für Wenn die die Abgabetemperatur des Kompressor über 110°C beträgt Fehlfunktionserken- nung Mögliche Ursachen...

  • Seite 41: Kommunikationsfehler Zwischen Innengerät Und Außengerät

    Servicediagnose 10.3.10 Kommunikationsfehler zwischen Innengerät und Außengerät Anzeige des   ✹/ E7 Innengerätes Anzeige des Außengerätes LED1 blinkt 15 mal Verfahren zur Be- Kommunikation wird durch die Überprüfung der PCB des Innengerätes und der PCB des Außengerätes dingungen für Fehl- beurteilt.
  • Seite 42 Servicediagnose Wenn die Spannung konstant 0 V bis 5 V Die PCB des Innengerätes beträgt, oder die Spannung zwischen ist beschädigt und muss Kommunikationsleitung (rot) und N (weiß) nicht ausgetauscht werden. nahe 18 V beträgt, wenn nur das Innengerät ist geladen Nein Prüfen Sie mit Überprüfen Sie das...

  • Seite 43: Verlust Der Synchronisationserkennung

    Servicediagnose 10.3.11 Verlust der Synchronisationserkennung Die Erkennung des Seitenstroms des Inverters ist anormal. Anzeige des  ✹ \ F11 LED1 blinkt 18 mal Außengerätes  ✹ \F28 LED1 blinkt 19 mal Verfahren zur Be- Die Position des Kompressorrotors kann nicht erkannt werden dingungen für Fehl- funktionserkennung Bedingungen für...

  • Seite 44: Hohe Betriebsintensität-Schutz

    Servicediagnose 10.3.12 Hohe Betriebsintensität-Schutz Anzeige des ✹ ✹ ✹\E9 LED1 blinkt 21 mal Außengerätes Verfahren zur Be- Hohe Betriebsintensität-Schutz wird im Heizmodus aktiviert wenn der Thermistor des Wäremtauschers dingungen für Fehl- eine übermäßige Temperatur erkennt. funktionserkennung Bedingungen für Wird aktiviert wenn der Thermistor des Wäremtauschers eine Temperatur über 65°C zweimal innerhalb Fehlfunktionserken- von 30 Minuten erkennt.

  • Seite 45: Schaltpläne

    Schaltpläne 11. Schaltpläne Raumklimagerät...
  • Seite 46 Schaltpläne Raumklimagerät...
  • Seite 47 Sincere Forever Grupa Haier Haier Industrial Park, No.1, Haier Road Erfstellt von: Shi Haiyan Yang Wei 266101, Qingdao, China Unterschrieben von: Yang Wenjun Http: //www.haier.com Genehmigt von: Wu Hongjin Raumklimagerät...
  • Seite 48 DEMONTAGE - VORGEHENSWEISE Wandgerät DC-Inverter T-Serie SERIE: 25T Warnung Diese Serviceanleitung ist nur für erfahrene Reparaturtechniker und nicht für die Öffentlichkeit bestimmt. Sie enthält keine Warnungs- oder Vorsichtshinweise für Personen, die keine Techniker sind, mit Verweis auf mögliche Gefahren bei der Wartung des Produktes.
  • Seite 49 Demontage - Vorgehensweise Demontage des Frontpanels Jednostka wewnętrzna Vorgehensweise Warnung Warten Sie nach dem Ausschalten der Stromversorgung 10 Minuten oder mehr ab, bevor Sie die Demontage starten. Vorgehensweise Punkte Schritt Elemente Entfernen Sie das Frontpanel Entfernen Sie die Schaumpolsterung Halten Sie die Frontplatte an den Laschen auf beiden Seiten fest und...
  • Seite 50 Demontage - Vorgehensweise Vorgehensweise Warnung Warten Sie nach dem Ausschalten der Stromversorgung 10 Minuten oder mehr ab, bevor Sie die Demontage starten. Vorgehensweise Punkte Schritt Heben Sie die Schaltschrank- Abdeckung an. Lösen Sie die Schraube Heben Sie die Steuerkasten- Abdeckung an. Raumklimagerät...
  • Seite 51 Demontage - Vorgehensweise Demontage des Frontpanels Vorgehensweise Warnung Warten Sie nach dem Ausschalten der Stromversorgung 10 Minuten oder mehr ab, bevor Sie die Demontage starten. Vorgehensweise Punkte Schritt Ziehen Sie die Kabel aus dem Steuerkasten aus und lassen Sie dann die Drehpunkte auf beiden Seiten des Gerätes los, um...
  • Seite 52 Demontage - Vorgehensweise Demontage des Gehäuses Vorgehensweise Punkte Schritt Lösen Sie die markierten 6 Schrauben. Lassen Sie die markierten drei Haken los.  Bei der Montage, installieren Sie das Frontgitter horizontal, Ziehen Sie das um die Klappe innen Frontgitter horizontal nicht zu blockieren., heraus und entfernen  Achten Sie bei der...

  • Seite 53: Demontage Der Horizontalen Klappe Und Des Schrittmotors

    Demontage - Vorgehensweise Demontage der horizontalen Klappe und des Schrittmotors Vorgehensweise Warnung Warten Sie nach dem Ausschalten der Stromversorgung 10 Minuten oder mehr ab, bevor Sie die Demontage starten. Vorgehensweise Punkte Schritt  Die horizontale Klappe ist einfach. Lassen Sie den mittleren Drehpunkt los.

  • Seite 54: Demontage Der Horizontalen Lamellen Und Des Schaltkastens

    Demontage - Vorgehensweise Demontage der horizontalen Lamellen und des Schaltkastens Vorgehensweise Warnung Warten Sie nach dem Ausschalten der Stromversorgung 10 Minuten oder mehr ab, bevor Sie die Demontage starten. Vorgehensweise Punkte Schritt Jedes Blatt drehen und entfernen. Lösen Sie die Schrauben.

  • Seite 55: Demontage Des Wärmetauschers

    Demontage - Vorgehensweise Demontage des Wärmetauschers Vorgehensweise Punkte Schritt Lösen Sie den Haken und die Serviceabdeckung. Lösen Sie die Schraube Heben Sie den Wärmetauscher an und entfernen Sie ihn. Raumklimagerät...

  • Seite 56: Demontage Des Ventilatorrotors Und Des Ventilatormotors

    Demontage - Vorgehensweise Demontage des Ventilatorrotors und des Ventilatormotors Vorgehensweise Warnung Warten Sie nach dem Ausschalten der Stromversorgung 10 Minuten oder mehr ab, bevor Sie die Demontage starten. Vorgehensweise Punkte Schritt Lösen Sie die Schrauben. Entfernen Sie die Motorabdeckung. Raumklimagerät...
  • Seite 57 Demontage - Vorgehensweise Vorgehensweise Punkte Schritt Lösen Sie die markierte Schraube. Heben Sie den rechten Teil des Ventilatormotors an und schieben Sie ihn zum Entfernen nach rechts. Heben Sie den rechten Teil des Ventilators an und entfernen Sie ihn. Raumklimagerät...
