Sauter flexotron 800 series Kurzhandbuch

Sauter flexotron 800 series Kurzhandbuch

Heizungsregelung

Werbung

SAUTER fl exotron
800
®
Anwenderprogramm
Heizung
Kurzhandbuch
P100013120 A
P100013120

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sauter flexotron 800 series

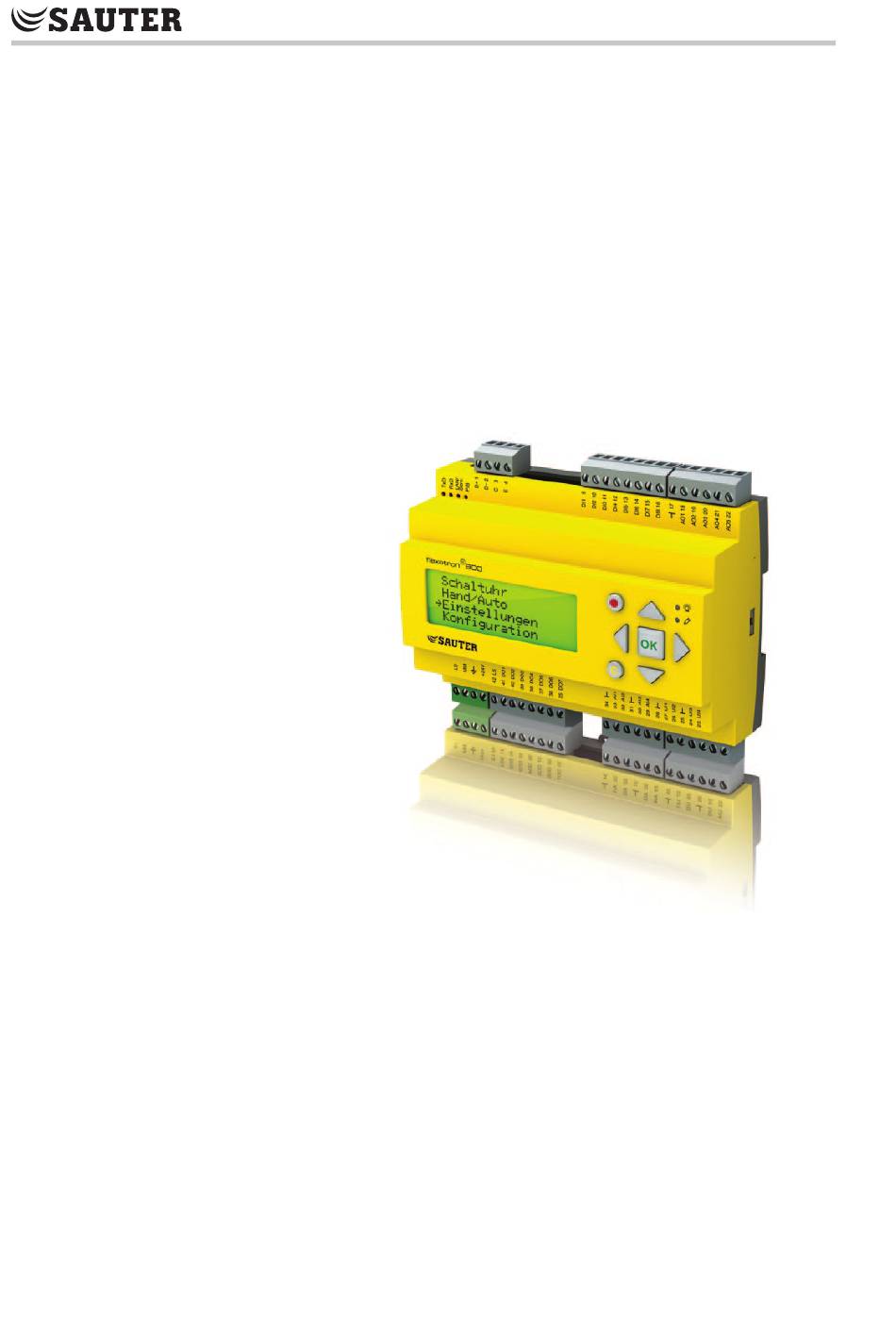

  • Seite 1 SAUTER fl exotron ® Anwenderprogramm Heizung Kurzhandbuch P100013120 A P100013120...
  • Seite 2 flexotron ® 2/36 P100013120 A...
  • Seite 3: Inhaltsverzeichnis

    flexotron ® Inhalt Inhalt 1 Zu diesem Kurzhandbuch Haftungsausschluss Warenzeichen Weitere Informationen 2 Zum flexotron ® Heizungsregelung: Funktionsübersicht 3 Display, Tasten und LEDs Display Tasten und LEDs 4 Das Menüsystem Menünavigation 4.1.1 Parameter ändern HK1..HK3, BWW1..2, KK1, … 4.2.1 Istwert/Sollwert 4.2.2 Temperaturregelung 4.2.3...
  • Seite 4 flexotron ® 4/36 P100013120 A...
  • Seite 5: Zu Diesem Kurzhandbuch

    Softwarestand: 3.2 Haftungsausschluss Die Informationen in diesem Benutzerhandbuch sind sorgfältig überprüft und als korrekt angesehen worden. Fr. Sauter AG gewährt keine Garantie für den Inhalt des Handbuches und bittet Fehler, Ungenauigkeiten und Doppeldeutigkeiten anzumerken, damit Korrekturen vorgenommen werden können. Änderungen der Informationen in diesem Dokument sind vorbehalten.
  • Seite 6 ® Zu diesem Kurzhandbuch • Netzwerkvariablen für Modbus – Variablenliste für Modbuskommunikation, verfügbar auf Englisch. • CE – Konformitätserklärung, flexotron®800 Diese Informationen können bei http://www.sauter-controls.com/de heruntergeladen werden. 6/36 P100013120 A...
  • Seite 7: Zum Fl Exotron 800

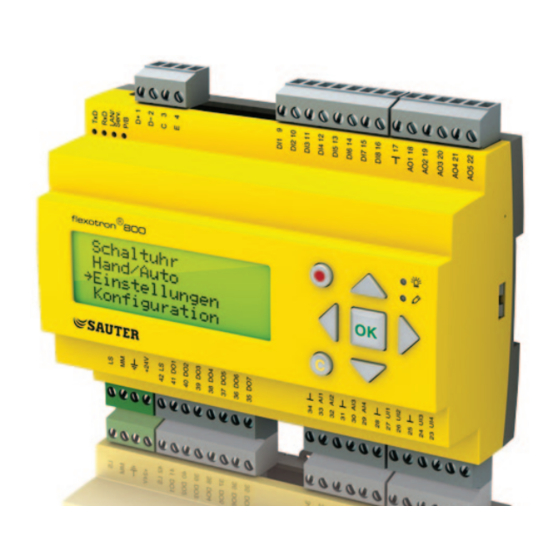

    fl exotron ® Zum fl exotron®800 Zum fl exotron ® Die Geräte fl exotron 800 umfassen eine Serie vorprogrammierter, ® konfi gurierbarer Regler für verschiedene Anwendungen. Die fl exotron 800-Reihe ist in drei Modellgrössen mit 8, 15 oder 28 Ein-/ ®...
  • Seite 8: Heizungsregelung: Funktionsübersicht

    flexotron ® Zum flexotron®800 Heizungsregelung: Funktionsübersicht Der Regler verfügt über Programme für die Heizungs-/Brauchwarmwasser-/ Kühlungs- und Kesselregelung. Der Temperaturregler basiert auf PI-Reglern mit vorprogrammierten Regelfunktionen. Verschiedene Regelfunktionen sowie analoge und digitale Ein- und Ausgangsfunktionen können in diesem Regler aktiviert werden. Gewisse Funktionen sind unerlässlich, andere sind als Zusatzfunktionen wählbar.
  • Seite 9: Abb. 3 Kühlkreis Mit Den Maximal Verfügbaren Elementen

    flexotron ® Zum flexotron®800 Frostschutz Befindet sich ein Regler im Betriebsmodus [Aus] oder [Manuell] und fällt die Aussentemperatur unter einen einstellbaren Wert, wird eine einstellbare Mindest- Vorlauftemperatur gehalten und die Pumpe läuft an. Nachtabsenkung Die Nachtabsenkung wird über die Raumtemperatur eingestellt. Kühlsystem Mit dem Regler kann ein Kühlsystem konfiguriert werden.
  • Seite 10: Abb. 4 Brauchwarmwasser Mit Den Verfügbaren Elementen

    flexotron ® Zum flexotron®800 Brauchwarmwasser Der flexotron®800 kann für 1 oder 2 Brauchwarmwasser-Kreise, BWW1 und BWW2, konfiguriert werden. Diese werden über eine konstante Vorlauftemperatur geregelt. Abb. 4 Brauchwarmwasser mit den verfügbaren Elementen Über ein digitales Ausgangssignal lässt sich die Umwälzpumpe des ersten Kreises steuern.
  • Seite 11: Abb. 5 Kesselkreise Mit 2 Der Maximal 4 Möglichen Kesseln

    flexotron ® Zum flexotron®800 Kesselsteuerung Der flexotron®800 kann für eine Kesselsteuerung mit 1-4 Kesseln konfiguriert werden. Die Brenner für den jeweiligen Kessel können auf 1-stufige, 2-stufige oder modulierende Regelung eingestellt werden, je nach Art der Kesselsteuerung. Der Sollwert der Kesselsteuerung kann auf einen fest eingestellten Wert oder in Abhängigkeit der Regelkreis Heizung/Brauchwarmwasser eingestellt werden.
  • Seite 12 flexotron ® 12/36 P100013120 A...
  • Seite 13: Display, Tasten Und Leds

    fl exotron ® Display, Tasten und LEDs Display, Tasten und LEDs Dieses Kapitel gilt für fl exotron 800 Regler mit Display und Tasten, als auch für ® das externe Display RDB800. Das externe Display kann an fl exotron 800 Modelle ®...
  • Seite 14: Tasten Und Leds

    flexotron ® Display, Tasten und LEDs Tasten und LEDs PFEIL aufwärts (Aufwärtstaste): Alarm: Im Menü nach oben blättern. Auflistung der Alarme. (Parameterwert erhöhen) PFEIL abwärts (Abwärtstaste): Korrektur: Im Menü nach unten blättern. Zurücksetzen/Abbruch einer (Parameterwert herabsetzen) Änderung von Parameterwerten, sollte diese noch nicht durch OK bestätigt worden sein.
  • Seite 15: Das Menüsystem

    flexotron ® Das Menüsystem Das Menüsystem Menünavigation Je nach Zugriffs-/Benutzerrecht wird das entsprechende Menü angezeigt. Regler Heizung 2013-11-27 14:10 SW: 52.0 IW: 52.5 Das Startmenü befindet sich auf der Basisebene des Menübaumes. Das Aussehen des Startmenüs variiert je nach Einstellung in der Konfiguration. Ebenso kann der Text der ersten Zeile mit CASE flexotron®...
  • Seite 16: Parameter Ändern

    flexotron ® Das Menüsystem HK1..HK3, BWW1..2, KK1, … (Reglersysteme) Unter den verschiedenen Reglersystemen kann der jeweilige Ist-/Sollwert eingesehen werden, Reglereigenschaften werden eingestellt, ein manueller Betrieb kann aktiviert werden. Zeit / Extra Uhrk. Uhrzeit, Datum und eingestellte Nutzungszeiten werden hier angezeigt. Werte können nur mit Zugriffsrechten Anwender, Service oder Admin geändert werden.
  • Seite 17: Hk1

    flexotron ® Das Menüsystem Können weitere Werte eingestellt werden, springt der Cursor automatisch zum nächsten Wert. Soll ein Wert nicht geändert werden, wird dieser mit Hilfe der Rechtstaste übersprungen. Muss eine Änderung rückgängig gemacht werden, wird die C-Taste gedrückt, bis der Cursor verschwindet.
  • Seite 18 flexotron ® Das Menüsystem Witt.gefü.Soll.HK1 -20 °C = 67 °C -15 °C = 63 °C -10 °C = 59 °C Die Heizsysteme verfügen über individuelle Pumpenstopp-Temperaturen für Tag und Nacht. Pumpenstopp HK1:Ein Stopptemp Tag: 17°C Stopptemp Nacht: 17°C Hysterese: 2.0 °C Untermenü: Raumfühler Einstellung des Raumsollwertes.
  • Seite 19 flexotron ® Das Menüsystem Bei witterungsgeführtem Sollwert: Aussentemp: 21.8°C Ist: 13.2°C Soll. -> Soll: 13.0°C Durch Drücken der Rechtstaste gelangt man zur Einstellung der Vorlauftemperatur, die bei Auswahl des witterungsgeführten Sollwerts für eine bestimmte Aussentemperatur gelten soll. Es können acht Knickpunkte eingestellt werden.
  • Seite 20 flexotron ® Das Menüsystem Kessel Je nachdem, welche Art von Sollwert für die Kesselsteuerung gewählt wird, erscheinen unterschiedliche Bildschirmanzeigen. Alternative 1 – konstanter Sollwert: KS Soll: 36 °C KS Ist: 36.5 °C Alternative 2 – Regelkreis-Sollwert: HK abh. Soll + 5.0 °C KS Soll: 43.0 °C KS Ist: 43.2 °C Alternative 3 –...
  • Seite 21: Temperaturregelung

    flexotron ® Das Menüsystem 4.2.2 Temperaturregelung Einstellung von P-Band und I-Zeit der verschiedenen Regler. P-Band: 100.0 °C I-Zeit: 100.0 s Untermenü: Nur für HK1 und HK2 vorhanden. HK1 Rücklauftemp. P-Band: 100.0 °C I-Zeit: 100.0 s 4.2.3 Hand/Auto Alle konfigurierten Regelkreise lassen sich zwischen 0 und 100% manuell steuern.
  • Seite 22 flexotron ® Das Menüsystem Kessel Menü zum Stellen der Brenner, Umwälzpumpen, Rücklaufventile und Transportpumpe in den manuellen Modus. Der Aufbau der Menüs hängt von der jeweiligen Konfiguration ab. Alternative 1, Aus/Ein: Die Kessel 1 bis 4 können auf Auto/Hand-Aus/Start1/Start2 bei 2-stufigem Brenner und in den Modus Auto/Hand-Aus/Hand-Ein bei 1-stufigem Brenner gestellt werden.
  • Seite 23: Eco-/Komfortfunktion

    flexotron ® Das Menüsystem Für den manuellen Betrieb der Transportpumpe dient die Einstellung Auto/Hand- Aus/Hand-Ein. Hand/Auto Transportpumpe: Auto Für den manuellen Betrieb der Rücklaufventile 1-4 dient die Einstellung Auto/ Hand-Aus/Hand-Ein. Hand/Auto KS1 Rückl.Temp. Auto Hanbetrieb: 0.0 4.2.4 ECO-/Komfortfunktion Für jeden Tag existieren zwei einstellbare Komforttemperaturperioden. Befindet sich das Heizsystem ausserhalb seiner Komfortperioden, wird es in den ECO- Modus (Economy Modus) versetzt.
  • Seite 24: Zeit / Uhrenkanäle

    flexotron ® Das Menüsystem Zeit / Uhrenkanäle Allgemein Der Regler verfügt über eine Jahresuhr, in der Wochenpläne inklusive Ferien und Feiertage für ein ganzes Jahr eingestellt werden können. Die Umstellung zwischen Sommer- und Winterzeit erfolgt automatisch. Damit die Uhrenkanäle 1-5 im Display zu sehen sind, müssen sie zunächst konfiguriert werden.
  • Seite 25: Ferien

    flexotron ® Das Menüsystem Ferien Es können bis zu 24 separate Ferienperioden für ein ganzes Jahr im Voraus einprogrammiert werden. Als Ferienzeitraum gilt sowohl ein einzelner Tag bis hin zu 365 aufeinanderfolgende Tage. Ferienpläne haben gegenüber anderen Zeitplänen Vorrang. Ferien (MM:TT) 1: 01:01 - 02:01 2: 09:04 –...
  • Seite 26 flexotron ® Das Menüsystem Leistungsverbrauch Moment: 2100.0 kWh Schnitt/h: 3200.0 kWh Max Durchs: 5300.0 kWh Kaltwasserzähler KW1 und KW2 KW1 Verbrauch ges 276.22 m3 KW1 Durchfl. 156.4 l/min KW1 Verbrauch Heute: 88.1 l Gestern: 4123.4 l Vorgestern: 5012.1 l Niedrig. KW1 Verbr. Heute: 0.1 l/h Gestern: 0.2 l/h Stromzähler...
  • Seite 27: Betriebsmodus

    flexotron ® Das Menüsystem Betriebsmodus Im Menü Betriebsmodus können keine Änderungen vorgenommen werden. Es ist allein zum Ablesen der aktuellen Werte und Alarmhistorie vorgesehen. Alarme Eingänge/Ausgänge Extra Fühler Alarme Im Alarmprotokoll des flexotron®800 sind die 40 neuesten Alarme gespeichert. Das jüngste Ereignis steht ganz oben in der Liste. Das Alarmprotokoll dient nur zum Ansehen der Alarmhistorie zur Unterstützung bei der Fehlersuche an der Anlage.
  • Seite 28: Do7: Ein Sammelalarm

    flexotron ® Das Menüsystem DO1: Ein HK1-PumpeA DO2: Aus HK1-PumpeB DO3: Aus Auf HK1-Ant. DO4: Ein Zu HK1-Ant. DO5: Ein BWW1-Pumpe DO6: Ein HK2-PumpeA DO7: Ein Sammelalarm Extra Sensoren Es können bis zu 5 Extra-Temperatursensoren angeschlossen werden. Sie werden nur zur Anzeige der Temperatur verwendet. Die Fühler können beliebig benannt werden.
  • Seite 29 flexotron ® Das Menüsystem Anmelden In diesem Menü ist eine Anmeldung auf jede Zugriffsebene durch Eingabe des entsprechenden 4-stelligen Passworts (Code) möglich. Das Menü wird auch dann angezeigt, wenn für den Zugriff auf ein Menü oder für die Durchführung einer Funktion höhere Zugriffsrechte benötigt werden.
  • Seite 30 flexotron ® 30/36 P100013120 A...
  • Seite 31: Weitere Funktionen

    flexotron ® Weitere Funktionen Weitere Funktionen Alarmbehandlung Im Falle eines Alarms blinkt die rote Alarm-LED auf der Frontblende bei Reglern mit Display oder auf externen Displays. Die LED blinkt, solange es nicht quittierte Alarme gibt. Alarme werden in der Alarmliste protokolliert. Die Liste zeigt die Art des Alarms, Datum und Zeit und die Alarmklasse (A, B oder C).
  • Seite 32: Individuelles Textfeld

    flexotron ® Weitere Funktionen Individuelles Textfeld Durch Drücken der Rechtstaste im Startmenü wird ein Display mit individuell anpassbarem Text angezeigt. Der Text kann für Informationen über Installationsbetrieb, Name und Telefonnummer zu Wartungsservice etc. verwendet werden. Am einfachsten wird der Text mittels CASE flexotron® eingegeben, kann aber auch mit Hilfe der Tasten erfolgen.
  • Seite 33: Anzeige Leds

    flexotron ® Weitere Funktionen Anzeige LEDs Der Status wird in der linken oberen Ecke des Reglers angezeigt. Bei Reglern mit Display befinden sich die LEDs zur Alarmanzeige und Änderung des Modus neben dem Tastenfeld. 5.5.1 Statusanzeige Angabe Farbe Beschreibung grün Schnittstelle 1, senden grün Schnittstelle 1, empfangen...
  • Seite 34: Startassistent

    flexotron ® Weitere Funktionen Startassistent Beim ersten Einschalten des Gerätes durchläuft der Regler einen speziellen Ablauf: 1. Eine der folgenden Applikation durch Betätigung der Abwärtstaste auswählen: • Lüftung • Heizen 2. Mit der Rechtstaste weiter 3. Mit der OK Taste die Anwendung wählen Â...
  • Seite 35 flexotron ® Abbildungen Abbildungen Abb. 1 Produktbild flexotron ® Abb. 2 Heizkreise mit den maximal verfügbaren Elementen Abb. 3 Kühlkreis mit den maximal verfügbaren Elementen Abb. 4 Brauchwarmwasser mit den verfügbaren Elementen Abb. 5 Kesselkreise mit 2 der maximal 4 möglichen Kesseln P100013120 A 35/36...
  • Seite 36 © Fr. Sauter AG Im Surinam 55 CH-4016 Basel Tel. +41 61 - 695 55 55 Fax +41 61 - 695 55 10 www.sauter-controls.com info@sauter-controls.com...
