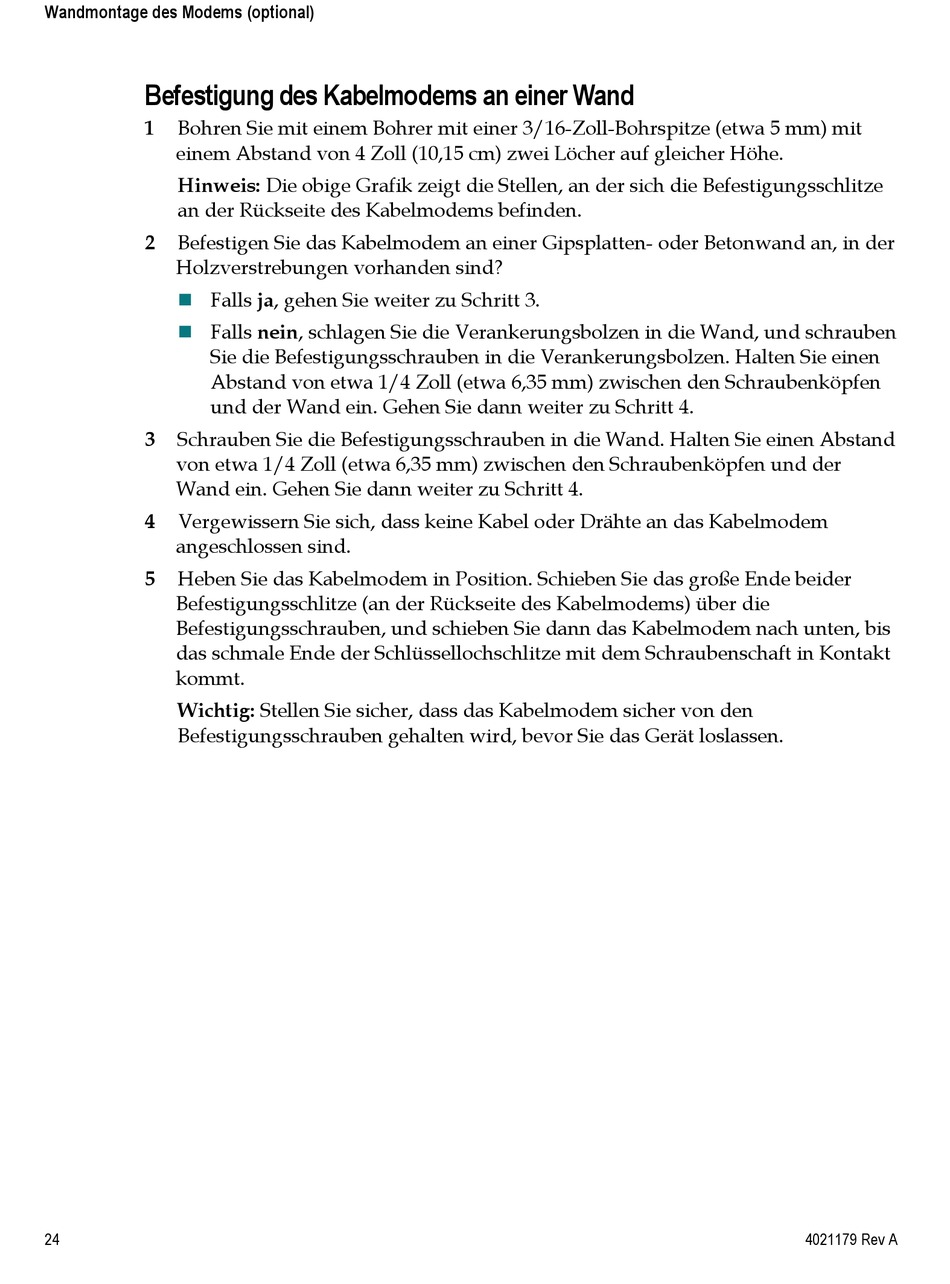

Wandmontage des Modems (optional)

Befestigung des Kabelmodems an einer Wand

1 Bohren Sie mit einem Bohrer mit einer 3/16-Zoll-Bohrspitze (etwa 5 mm) mit
einem Abstand von 4 Zoll (10,15 cm) zwei Löcher auf gleicher Höhe.
Hinweis: Die obige Grafik zeigt die Stellen, an der sich die Befestigungsschlitze
an der Rückseite des Kabelmodems befinden.
2 Befestigen Sie das Kabelmodem an einer Gipsplatten- oder Betonwand an, in der
Holzverstrebungen vorhanden sind?
 Falls ja, gehen Sie weiter zu Schritt 3.
Falls nein, schlagen Sie die Verankerungsbolzen in die Wand, und schrauben

Sie die Befestigungsschrauben in die Verankerungsbolzen. Halten Sie einen
Abstand von etwa 1/4 Zoll (etwa 6,35 mm) zwischen den Schraubenköpfen
und der Wand ein. Gehen Sie dann weiter zu Schritt 4.
3 Schrauben Sie die Befestigungsschrauben in die Wand. Halten Sie einen Abstand
von etwa 1/4 Zoll (etwa 6,35 mm) zwischen den Schraubenköpfen und der
Wand ein. Gehen Sie dann weiter zu Schritt 4.
4 Vergewissern Sie sich, dass keine Kabel oder Drähte an das Kabelmodem
angeschlossen sind.
5 Heben Sie das Kabelmodem in Position. Schieben Sie das große Ende beider
Befestigungsschlitze (an der Rückseite des Kabelmodems) über die
Befestigungsschrauben, und schieben Sie dann das Kabelmodem nach unten, bis
das schmale Ende der Schlüssellochschlitze mit dem Schraubenschaft in Kontakt
kommt.
Wichtig: Stellen Sie sicher, dass das Kabelmodem sicher von den
Befestigungsschrauben gehalten wird, bevor Sie das Gerät loslassen.
