Beschreibung der Vorderseite

Die Vorderseite des Kabelmodems verfügt über LED-Statusanzeigen, die anzeigen,
mit welcher Leistung und in welchem Status das Kabelmodem betrieben wird.
Weitere Informationen zu den Statusanzeigefunktionen der LEDs auf der
Vorderseite finden Sie unter Funktionen der LED-Statusanzeigen auf der Vorderseite
(auf Seite 109).

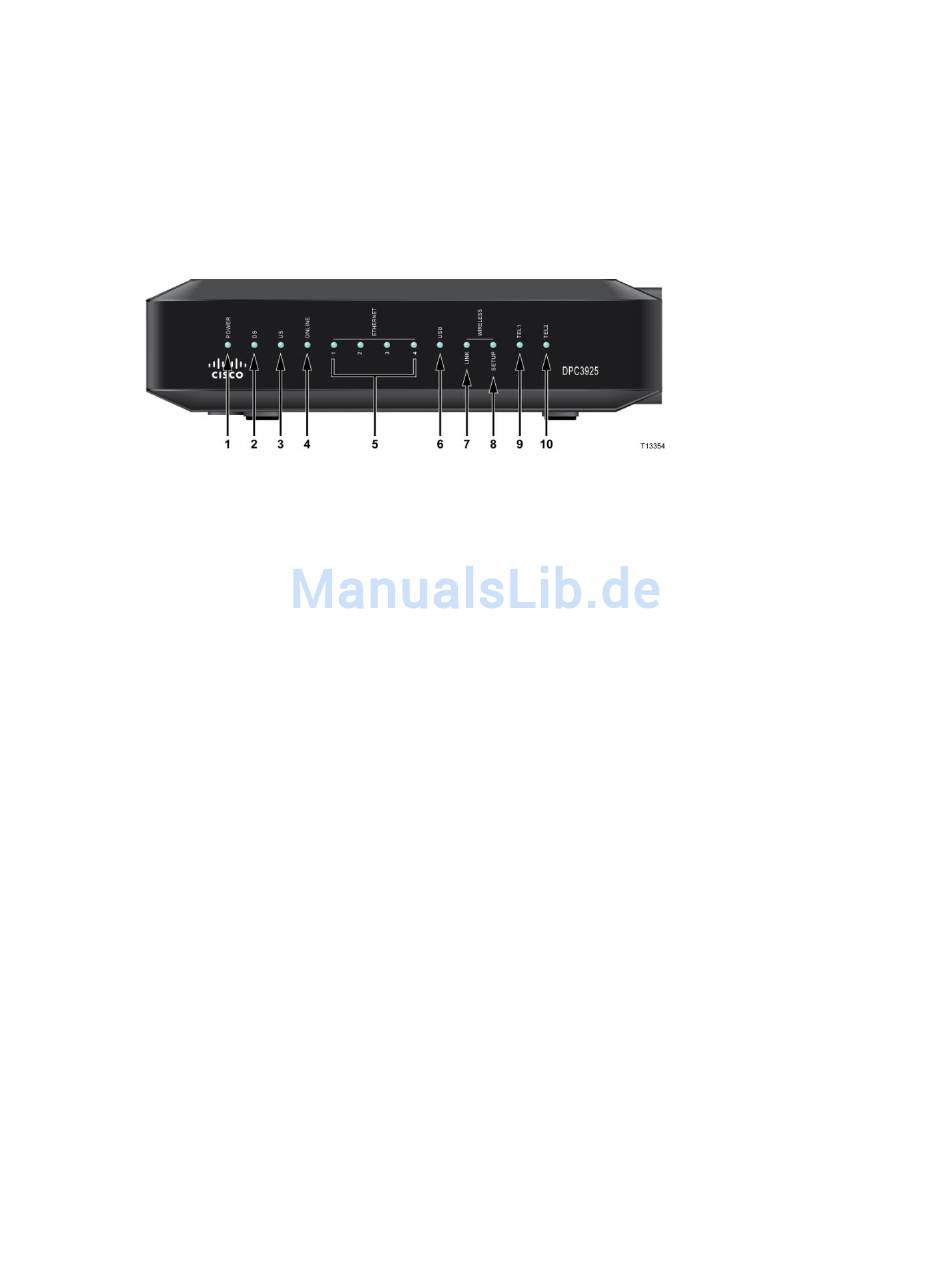

Abbildung: Modell DPC3925
1 NETZ – EIN, das Wireless Gateway für Heimanwender ist eingeschaltet.
2 DS – EIN, das Wireless Gateway für Heimanwender empfängt Daten aus
dem Kabelnetzwerk.
3 US – EIN, das Wireless Gateway für Heimanwender sendet Daten an das
Kabelnetzwerk.
4 ONLINE – EIN, das Wireless Gateway für Heimanwender ist beim
Netzwerk registriert und vollständig betriebsbereit.
5 ETHERNET 1 - 4 – EIN, an einem der Ethernet-Ports ist ein Gerät
angeschlossen. BLINKEN – Zeigt an, dass Daten über die Ethernet-
Verbindung übertragen werden.
6 USB – EIN, am USB-Port ist ein Gerät angeschlossen. BLINKEN – Zeigt an,
dass Daten über die USB-Verbindung übertragen werden.
7 WIRELESS LINK – EIN, der Wireless Access Point ist betriebsbereit.
BLINKEN – Zeigt an, dass Daten über die Wireless-Verbindung übertragen
werden. AUS – Zeigt an, dass der Wireless Access Point vom Benutzer
deaktiviert wurde.
8 WIRELESS-EINRICHTUNG – AUS (Normalbetrieb), die Wireless-
Einrichtung ist nicht aktiv. BLINKEN – Zeigt an, dass der Benutzer die
Wireless-Einrichtung aktiviert hat, um dem Wireless-Netzwerk neue
Wireless Clients hinzuzufügen.
9 TEL1 – EIN zeigt an, dass der Telefondienst aktiviert ist. Blinkt, wenn
Leitung 1 verwendet wird. AUS – Zeigt an, dass der Telefondienst für TEL1
nicht aktiviert ist.
10 TEL2 – EIN zeigt an, dass der Telefondienst aktiviert ist. Blinkt, wenn
Leitung 2 verwendet wird. AUS – Zeigt an, dass der Telefondienst für TEL2
nicht aktiviert ist.
