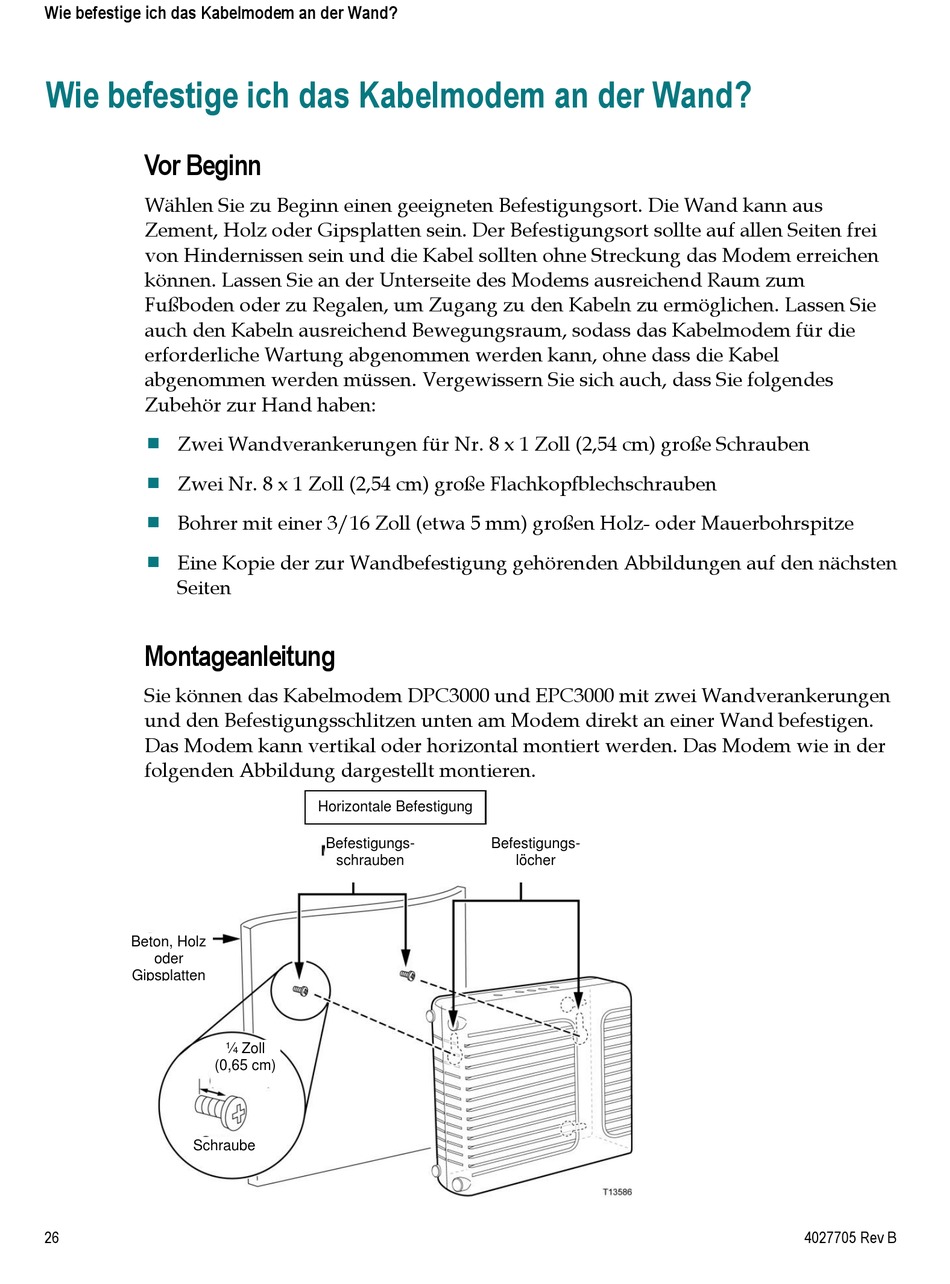

Wie befestige ich das Kabelmodem an der Wand?
Wie befestige ich das Kabelmodem an der Wand?
Vor Beginn
Wählen Sie zu Beginn einen geeigneten Befestigungsort. Die Wand kann aus
Zement, Holz oder Gipsplatten sein. Der Befestigungsort sollte auf allen Seiten frei
von Hindernissen sein und die Kabel sollten ohne Streckung das Modem erreichen
können. Lassen Sie an der Unterseite des Modems ausreichend Raum zum
Fußboden oder zu Regalen, um Zugang zu den Kabeln zu ermöglichen. Lassen Sie
auch den Kabeln ausreichend Bewegungsraum, sodass das Kabelmodem für die
erforderliche Wartung abgenommen werden kann, ohne dass die Kabel
abgenommen werden müssen. Vergewissern Sie sich auch, dass Sie folgendes
Zubehör zur Hand haben:
Zwei Wandverankerungen für Nr. 8 x 1 Zoll (2,54 cm) große Schrauben
Zwei Nr. 8 x 1 Zoll (2,54 cm) große Flachkopfblechschrauben
Bohrer mit einer 3/16 Zoll (etwa 5 mm) großen Holz- oder Mauerbohrspitze
Eine Kopie der zur Wandbefestigung gehörenden Abbildungen auf den nächsten
Seiten
Montageanleitung
Sie können das Kabelmodem DPC3000 und EPC3000 mit zwei Wandverankerungen
und den Befestigungsschlitzen unten am Modem direkt an einer Wand befestigen.
Das Modem kann vertikal oder horizontal montiert werden. Das Modem wie in der
folgenden Abbildung dargestellt montieren.
Beton, Holz
oder
Gipsplatten
(0,65 cm)
Schraube
26
Horizontale Befestigung
Befestigungs-
schrauben
¼ Zoll
Befestigungs-
löcher
4027705 Rev B
