Instandhaltung
18

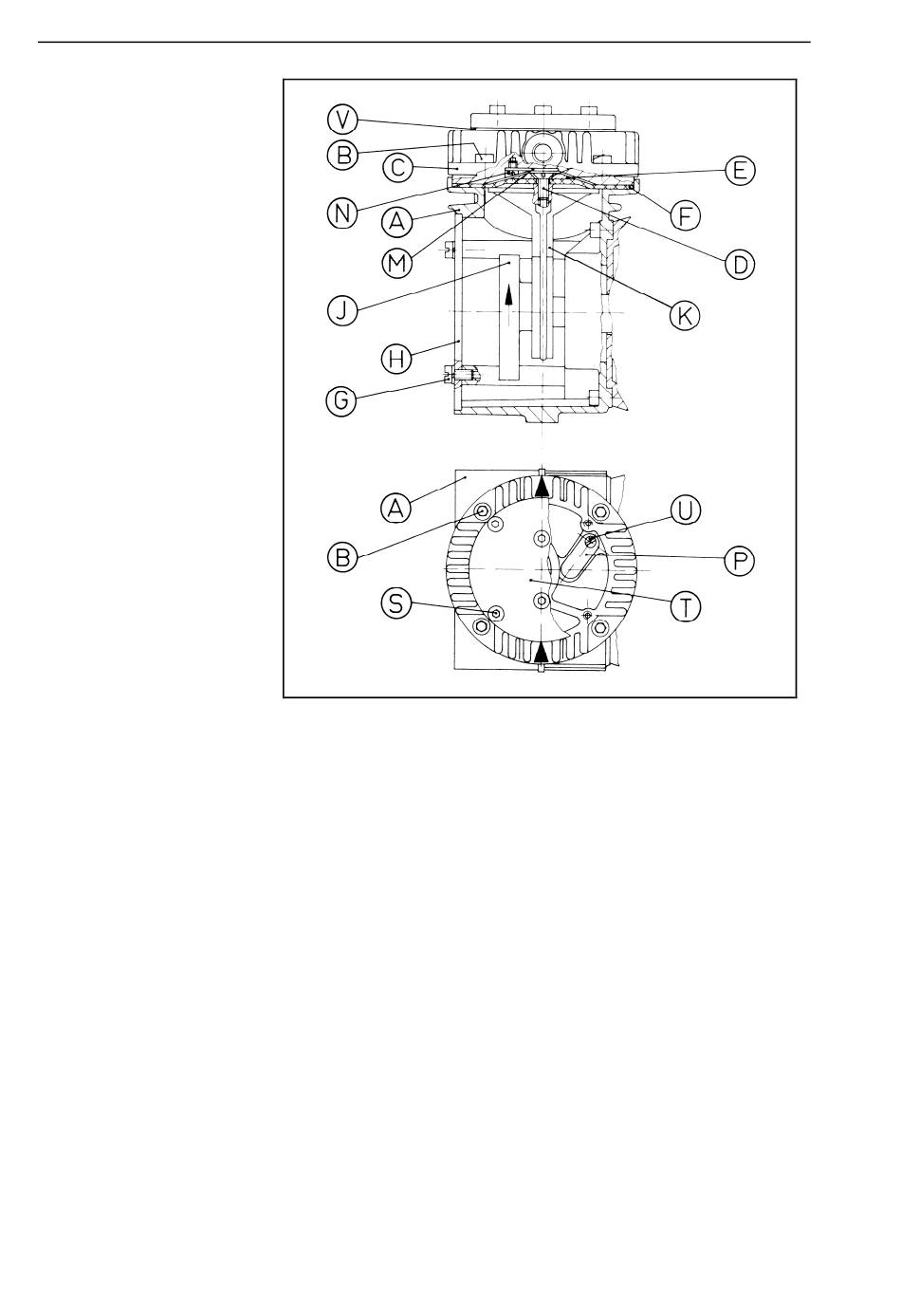

Fig. 6: Pumpenteile für Ausführungen mit Aluminiumkopf
1. Für Pumpen N 035.1.2 A_.18:
An beiden pneumatischen Kopfverschaltungen die Überwurf-
mutter der pneumatischen Kopfverschaltung an einem Pum-
penkopf öffnen und den Schlauch abziehen.
2. Für Pumpen N 035.3 A_.18:
An einem Pumpenkopf die Überwurfmutter der pneumatischen
Kopfverschaltung öffnen und den Schlauch abziehen.
3. Kennzeichnen der Stellung des Membrankopfes C bezüglich
des Gehäuses A mit einem Bleistiftstrich.
4. Lösen der 4 Inbusschrauben B und Abnehmen des Membran-
kopfes C.
5. Lösen der Senkschraube D, Abnehmen der Druckscheibe E
und der Membrane F.
6. Lösen der 4 Zylinderschrauben G und Abnehmen des Deckels
H.
7. Drehen der Schwungscheibe J, bis Pleuel K in Mittelstellung.
Auflegen der neuen Membrane F.
8. Auflegen der Druckscheibe E auf die Membrane F und mit der
neuen Senkschraube D anziehen (Anzugsmoment: 5,0 Nm).
Original-Betriebsanleitung, deutsch, KNF 121228-121397 04/14
Membranpumpen N 035.18
