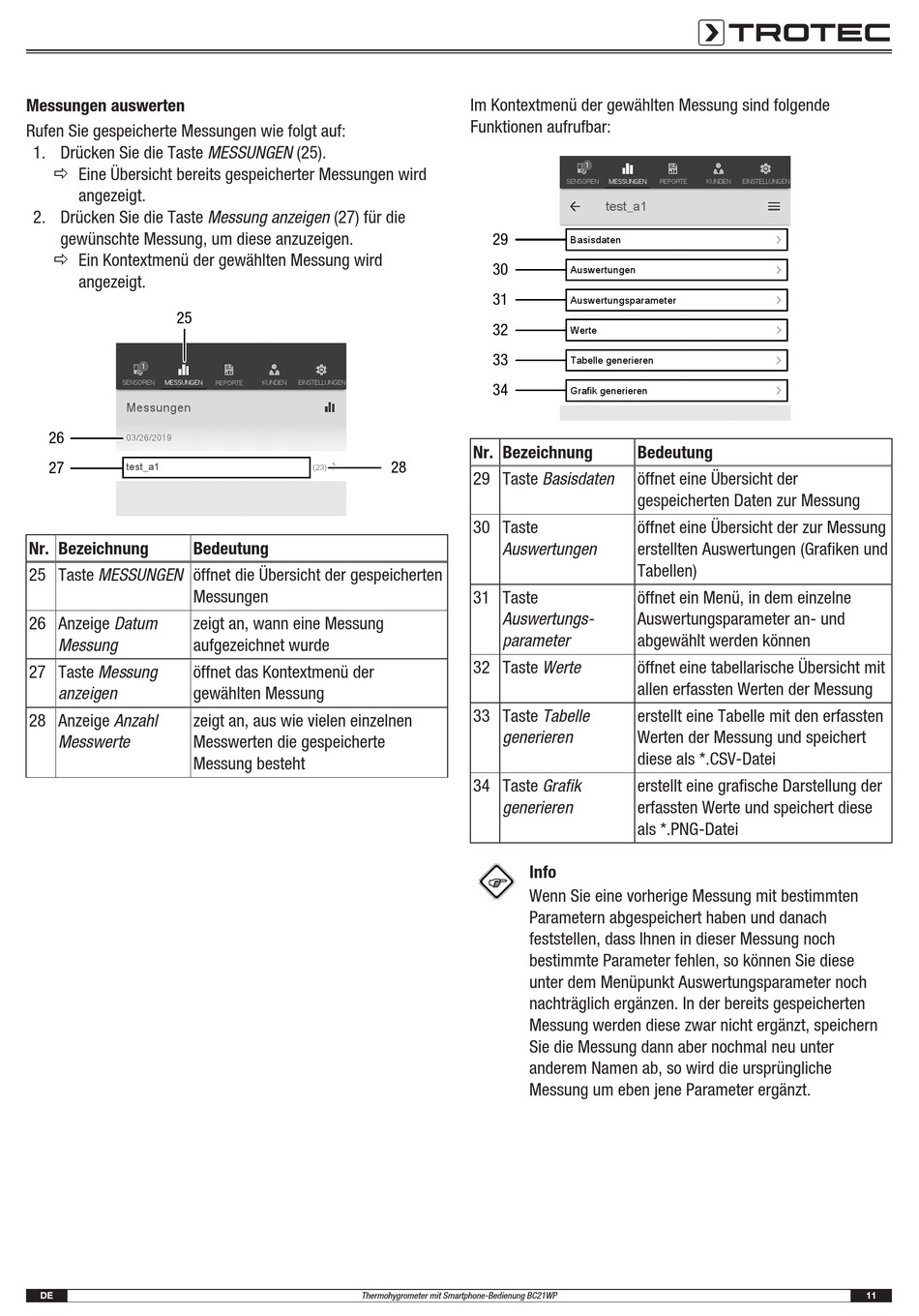

Trotec BC21WP Bedienungsanleitung Seite 11

Messungen auswerten
Rufen Sie gespeicherte Messungen wie folgt auf:
1. Drücken Sie die Taste MESSUNGEN (25).
ð Eine Übersicht bereits gespeicherter Messungen wird
angezeigt.
2. Drücken Sie die Taste Messung anzeigen (27) für die
gewünschte Messung, um diese anzuzeigen.
ð Ein Kontextmenü der gewählten Messung wird
angezeigt.
25
SENSOREN MESSUNGEN
Messungen
26
03/26/2019
27
test_a1
Nr. Bezeichnung Bedeutung
25 Taste MESSUNGEN öffnet die Übersicht der gespeicherten
Messungen
26 Anzeige Datum zeigt an, wann eine Messung
Messung aufgezeichnet wurde
27 Taste Messung öffnet das Kontextmenü der
anzeigen gewählten Messung
28 Anzeige Anzahl zeigt an, aus wie vielen einzelnen
Messwerte Messwerten die gespeicherte
Messung besteht
DE
REPORTE KUNDEN EINSTELLUNGEN
(23)
Thermohygrometer mit Smartphone-Bedienung BC21WP
Im Kontextmenü der gewählten Messung sind folgende
Funktionen aufrufbar:
29
30
31
32
33
34
Nr. Bezeichnung
28
29 Taste Basisdaten
30 Taste
Auswertungen
31 Taste
Auswertungs-
parameter
32 Taste Werte
33 Taste Tabelle
generieren
34 Taste Grafik
generieren
Info
Wenn Sie eine vorherige Messung mit bestimmten
Parametern abgespeichert haben und danach
feststellen, dass Ihnen in dieser Messung noch
bestimmte Parameter fehlen, so können Sie diese
unter dem Menüpunkt Auswertungsparameter noch
nachträglich ergänzen. In der bereits gespeicherten
Messung werden diese zwar nicht ergänzt, speichern
Sie die Messung dann aber nochmal neu unter
anderem Namen ab, so wird die ursprüngliche
Messung um eben jene Parameter ergänzt.
SENSOREN MESSUNGEN REPORTE KUNDEN
test_a1
Basisdaten
Auswertungen
Auswertungsparameter
Werte
Tabelle generieren
Grafik generieren
Bedeutung
öffnet eine Übersicht der
gespeicherten Daten zur Messung
öffnet eine Übersicht der zur Messung
erstellten Auswertungen (Grafiken und
Tabellen)
öffnet ein Menü, in dem einzelne
Auswertungsparameter an- und
abgewählt werden können
öffnet eine tabellarische Übersicht mit
allen erfassten Werten der Messung
erstellt eine Tabelle mit den erfassten
Werten der Messung und speichert
diese als *.CSV-Datei
erstellt eine grafische Darstellung der
erfassten Werte und speichert diese
als *.PNG-Datei
EINSTELLUNGEN
11
