Inhaltszusammenfassung für Udir/c U842-1 LARKFPV

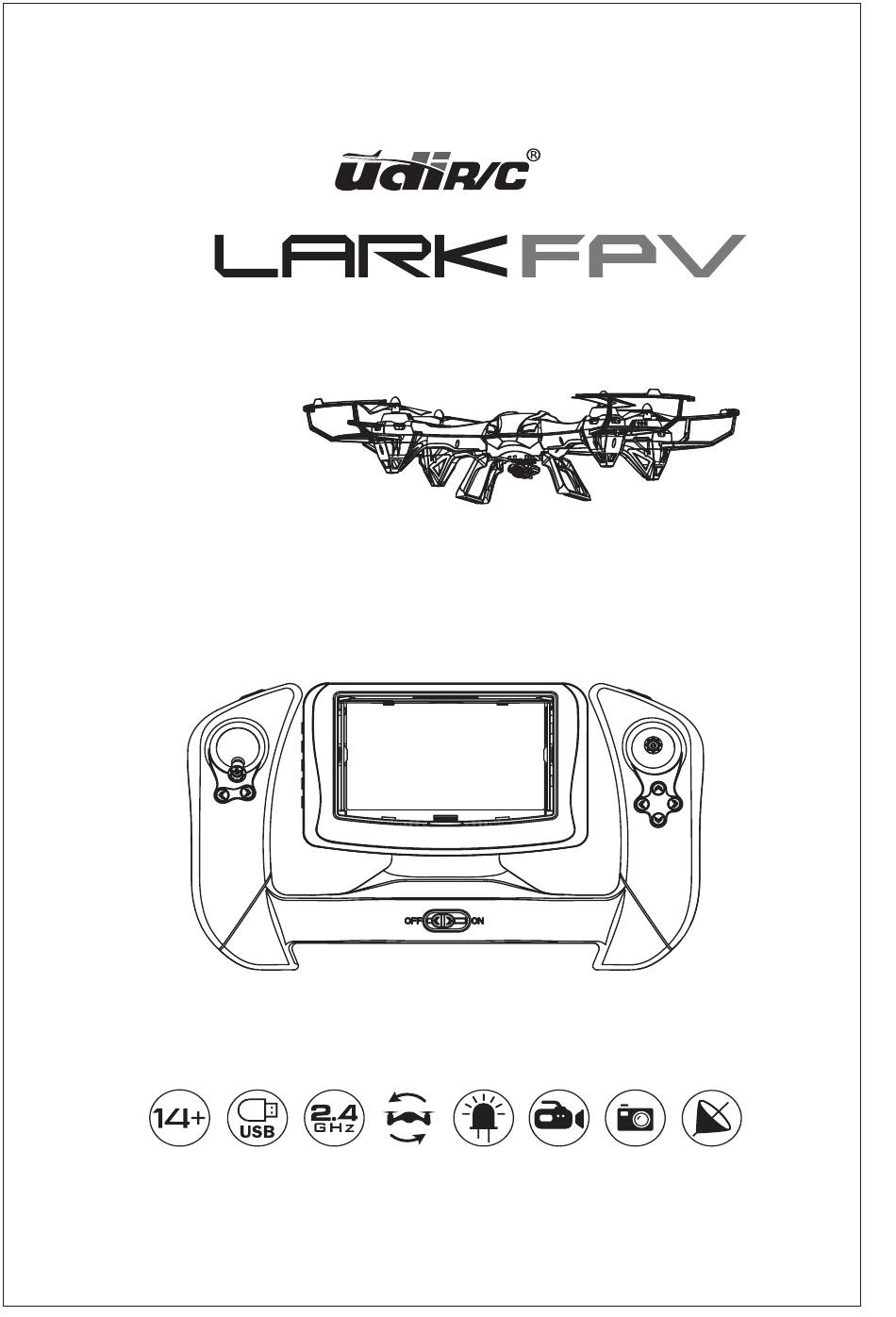

- Seite 1 U842-1...
-
Seite 2: Beschreibung Der Funktionen
Achtung Dieses Produkt ist für erfahrene Piloten, die über 14 Jahre sind, geeignet. Dieses Modell ist nicht für Kinder geeignet. Diese ist eine Hobby Flugdrohen mit schnell drehenden Propellern. Der Benutzer muss verantwortungsvoll mit diesem Produkt umgehen, während er es im Betrieb hat. Bei falscher Handhabung kann es zu schweren Verletzungen kommen, oder er verliert die Kontrolle über das Modell. - Seite 3 Ansicht von unten LED Positionslampen LED Positionslampen 2. Fernsteuerung Rechter oberer Taster Linker Taster (WiFi Cloud) (WiFi Cloud Speicherung) Rechter Hebel (links/rechts Linker Hebel vorwärts/rückwärts) (Gas & Drehung) Video Bildschirm Drehtrimmung Links, rechts, vorwärts und rückwärts Trimmung Ein/Aus Schalter und LED Anzeige Notiz: Die Einstellungstaste der Cloud Speicherung kann nur verwendet werden, wenn die Drohne mit einer Cloud Speicherung ausgestattet ist. Linker hinterer Taster Mode Rechter hinterer Taster (1. Anfänger, (Ein/ Aus f. 360° Flip) 2: Fortgeschrittene, 3: Experten) Batteriefach...
- Seite 4 Montage Rotorblattschutz 1.7X6 PB Schraube 1. Der Rotorblattschutz ist abnehmbar. Um jeden Rotorblattschutz zu installieren, drücken Sie den quadratischen Bereich am unteren Rand des Schutzes des jeweiligen Abschnittes des Copters nach unten. Verwenden Sie die mitgelieferten Schrauben, um jeden Schutz zu befestigen. 2. Um den Betreiber, oder den Copter zu schützen, lassen Sie den Rotorblattschutz montiert .Für ein geringeres Gewicht, mehr Geschwindigkeit und Manövrierfähigkeit entfernen Sie den Schutz. Notiz: Die Blätter (Propeller) sind leicht zu ersetzen, aber jedes Blatt ist anders. Wenn Sie die falschen Rotations- blätter verwenden, wird der Quadcopter nicht fliegen. Flugvorbereitung 1. Li-Po Akku laden Li-Po Akku für die Drohne Li-Po Akku für den Sender 2. Akku laden * Während des Ladevorganges des Flugakkus leuchtet die LED am USB Lader nicht auf. Nach Ende der Ladezeit leuchtet die LED dauerhaft auf. * Während des Ladevorganges des Senderakkus leuchtet die LED am USB Lader dauerhaft auf. Nach Ende der Ladezeit leuchtet die LED nicht mehr. *Die Ladezeit für den Flugakku beträgt ca. 120 Minuten, die des Senderakkus ca. 70 Minuten. *Wenn der Senderakku nahezu leer ist werden Sie vom Sender ein “di - di” Sound hören. Dies ist eine Warnung dafür, dass Sie umgehend die Drohne landen sollten, und den Senderakku neu laden, oder durch einen Vollen ersetzen sollten. Ansonsten können Sie die Kontrolle über die Drohne verlieren. * Ist der Flugakku leer, beginnen die LED Lichter an der Drohne zu blinken. Parallel dazu hören Sie auch den Alarmton vom Sender. Landen Sie die Drohne umgehend, um einen Verlust derselben durch einen Absturz zu vermeiden.
- Seite 5 3. Warnungen * Dieses Modell ist mit einem Li-Po Akku ausgestattet. Beim Einsatz beachten Sie bitte die Sicherheitsvorschriften. * Wenn Sie den Akku für eine längere Zeit nicht benötigen, entfernen Sie diesen und bewahren den Akku an einem sicheren und trockenen Ort auf. * Setzen Sie den Akku keinen heißen Temperaturen aus, wie Flammen oder nahe an elektrischen Geräten, da dies zu Beschädigungen, oder Explosionen führen kann. * Achten Sie auf die richtige Polarität, um Schäden und Explosionen am Akku zu verhindern * Nicht den Akku auf harten Oberflächen aufschlagen, und den Kontakt mit Metall vermeiden. * Wenn der Akku beschädigt ist, Beulen hat, oder seine Form verändert, hören Sie bitte sofort mit dem Laden auf, und entsorgen den Akku. * Stellen Sie das Ladegerät, während Sie den Akku laden, auf den Boden. Stellen Sie NIEMALS das Ladegerät auf ein Tuch, oder andere brennbare Materialien, da dieses heiß wird. * Den Akku nicht mit Wasser in Berührung bringen. Dieser sollte an einem trockenen Platz lagern. * Nicht den Akku knicken, oder öffnen. * Beim Laden den Akku nicht unbeaufsichtigt lassen. Li-Po Akku Entsorgung & Recycling Lithium- Polymer (Li-Po) Akkus dürfen nicht im Hausmüll entsorgt werden. Diese müssen gesondert bei einer dafür zugelassenen Firma oder bei einem Recycling Hof entsorgt werden. Informationen darüber erhalten Sie auf Ihrem Gemeindeamt Flugvorbereitung 1.
- Seite 6 3. Schließen Sie den Akku an. Akku anschließen 4. Stecken Sie die beiliegende Micro SD Karte in den Kartenslot der Kamera an der Drohne. Nun schalten Sie die Drohne EIN, indem Sie den Schalter unterhalb der Drohne in die ON Position schieben. Stellen Sie die Drohne auf einen ebenen Untergrund, damit der Gyro kalibriert werden kann. Nach 3 Sekunden werden Sie ein “di do di” Ton vom Sender hören, und die Lichter an der Drohne leuchten dauerhaft auf. Dies zeigt an, dass die Bindung erfolgreich war. 2.Schalter auf "EIN" schalten 1. Stecken Sie die SD Karte in den Kartenschlitz 5. Mit dem Gashebel auf der untersten Stellung bewegen Sie jetzt den RECHTEN HEBEL am Sender nach rechts unten (Bild 3). Die Lichter des Copter werden anfangen zu blinken. Dies zeigt an, dass sich der Gyro der Drohne kalibriert. Wenn die LED dauerhaft leuchten, zeigt dies an, dass die Drohne kalibriert und Einsatzbereit ist. Bild 3...
- Seite 7 Flugvorbereitung Einstellungen Besitzen Sie mehr als einen Quadcopter und mehr als eine Fernsteuerung sollten Sie sich dafür entscheiden welcher Quadcopter mit welchem Sender gebunden wird. Dafür verwenden Sie dafür die WiFi Funktion. VIEW SNAP Drücken Sie den “Up” Knopf und halten diesen für 6 Sekunden. DOWN 1. Drücken Sie den “UP” Knopf an der Seite des Bildschirms und halten diesen für 6 Sekunden bis das Bindungsmenü erscheint. Bindungsknopf PAIR EXIT 2. Im Bindungsmenü (Pair) drücken und halten Sie den Bindungsknopf für 5 Sekunden. Auf dem Bildschirm erscheint jetzt für 5 Sekunden ein Countdown, nachdem Ihr Sender mit dem Quadcopter gebunden wird. Um den Sender mit einem anderen Quadcopter zu binden, wiederholen Sie die Schritte 1 und 2. Notiz: Während der Bindung oder Einstellungen am Display berühren Sie nicht den Gashebel, um unkontrolliertes Abheben und daraus resultierenden Unfällen zu verhindern. Video und Kamerabedienung 3. Aufnahme Symbol 1. SD Karte Quadcopter Symbol VIEW 2. Aufnahme Knopf SNAP DOWN 1. Vergewissern Sie sich, dass die Micro SD Speicherkarte im Quadcopter eingelegt ist. Ist keine Micro SD Karte eingelegt wird das “SD” Quadcopter Symbol rot leuchten. Ist eine Karte eingelegt wird das Symbol grün leuchten. 2. Um ein Video aufzunehmen, drücken Sie den REC Knopf an der Seite des Displays. 3. Das rote “REC” Symbol wird auf dem Display erscheinen und zeigt an, dass die Videoaufnahme läuft. Drücken Sie erneut den REC Knopf wird die Aufnahme angehalten. Wenn die Micro SD Karte voll ist, erscheint auf dem Display das Symbol “FULL”. D.h. Es können keine weiteren Aufnahmen und Fotos auf der Karte gespeichert werden.
- Seite 8 Photoaufnahmen 2. "JPG" Symbol VIEW 1. Knopf zum Fotografieren SNAP DOWN Vergewissern Sie sich, dass die Micro SD Speicherkarte im Quadcopter eingelegt ist, und das grüne “SD” Symbol auf dem Display angezeigt wird. 1. Um ein einzelnes Foto aufzunehmen, drücken Sie den “SNAP” Knopf an der Seite des Displays. 2. Das “JPG” Symbol wird auf dem Display erscheinen und zeigt an, dass der Quadcopter eine einzelnes Foto gemacht hat. Wenn die Micro SD Karte voll ist, erscheint auf dem Display das Symbol “FULL”. D.h. Es können keine weiteren Aufnahmen und Fotos auf der Karte gespeichert werden. Helligkeitseinstellungen VIEW “UP” Knopf (heller) SNAP “DOWN” Knopf (dunkler) DOWN Sie können die Helligkeit der Videos und Fotos einstellen. Um die Helligkeit zu erhöhen drücken Sie den “UP” Knopf. Um die Helligkeit zu verringern drücken Sie den “Down” Knopf. Gespeicherte Videos und Fotos anzeigen SD Karten Symbol wird weiß...
- Seite 9 VIDEO Ordner FOTO Ordner VIDEO DEL Knopf PICTURE OK Knopf BACK Knopf BACK UP Knopf DOWN DOWN Knopf 4. Drücken Sie den “UP” und “DOWN” Knopf an der linke Seite des Displays, um sich im Menü zu bewegen. Danach wählen Sie einen Ordner auf der Micro SD Karte aus. Drücken Sie den “OK” Knopf, um einen Ordner auszuwählen, und seinen Inhalt anzuzeigen. Dann wählen Sie einen Ordner aus, um diesen anzuschauen. Wenn Sie damit fertig sind drücken Sie den “BACK” Knopf bis Sie in das Hauptmenü zurückkehren. Ergänzung: Neben der oben beschriebenen Methode können Sie auch die SD Karte in den USB Port Ihres Computers stecken, und die Aufnahmen ansehen. Entfernung von Aufnahmen/Dokumenten Angezeigte Bilder oder Videos können durch drücken des “DEL” Knopfes direkt gelöscht werden. Eine weitere Möglichkeit ist auch, wenn Sie ein Bild oder Video mit den “UP” und “DOWN” Knöpfen direkt auswählen. Drücken Sie “DEL” und auf der Anzeige erscheint “DEL XXXXX? YES oder NO. Mit den “UP” und “DOWN” Knöpfen können Sie jetzt “YES” wählen, und dann “OK” drücken. Das Dokument wird dann gelöscht. Wenn Sie dieses Dokument nicht löschen wollen, gehen Sie auf “NO” und drücken dann “OK”: Flugsteuerung 1. Nach oben und nach unten fliegen (Gas) Wenn Sie den linken Hebel nach oben oder nach unten drücken, wird das UFO nach oben oder nach unten fliegen.
- Seite 10 2. Horizontale Drehung Wenn Sie den linken Steuerhebel nach links oder rechts drücken, dreht sich das UFO nach links oder rechts um die vertikale Achse. Um die Bewegung zu beenden, lassen Sie den Hebel los. 3. Nach links und rechts fliegen Wenn Sie den rechten Steuerungshebel nach links oder rechts drücken, wird das UFO nach links oder rechts fliegen. Um die Bewegung zu beenden, lassen Sie den Hebel los. 4. Vorwärts und rückwärts fliegen Wenn Sie den rechten Hebel nach vorne oder nach hinten drücken, wird das UFO vorwärts oder rückwärts fliegen. Um die Bewegung zu beenden, lassen Sie den Hebel los. 5. Richtungstrimmung (Yaw) Wenn das UFO abhebt und nach links dreht, können Sie mit dem Trimmschalter dieses nach rechts und umgekehrt trimmen.
- Seite 11 6. Links und Rechts Trimmung (Roll) Wenn das UFO abhebt und nach links driftet, können Sie mit dem Trimmschalter nach rechts trimmen, und umgekehrt. 7. Vorwärts und Rückwärts Trimmen (Pitch) Wenn das UFO abhebt und nach vorne driftet, können Sie dies mit der Trimmung nach hinten einstellen, und umgekehrt. Flugmodus Drücken Sie den linken hinteren Taster (vielleicht mit dem linken Zeigefinger, während Sie die Fernsteuerung halten). Mit dem Knopf können Sie zwischen dem Flug Mode1 (maximale Gyrostabilität), Mode2 (mittlere Stabilität) und Mode3 (3D Experten Mode) wechseln. Sie werden einmal ein “BEEP” hören für Mode 1, zwei “BEEP” für Mode 2 und drei “BEEP” für Mode3. Mode1 wird automatisch für den 6- Achsen Gyro verwendet (3- Achsen Gyro und 3- Achsen Beschleunigungssensor), dadurch wird der Copter super stabil gehalten. Verwenden Sie diesen Mode für Anfänger, oder während des Schwebefluges für Schnappschüsse und Aufnahmen. Mode2 macht den Quadcopter aggressiver (stärkere Neigung und Drehung) und eine schnellere Beschleunigung. In diesem Mode ist die Drohne manövrierfähiger. Mode3 neigt den Quadcopter sehr stark für maximale Beschleunigung. Verwenden Sie diesen Mode für schnelle Rundflüge und 3D- Manöver. Nur für sehr erfahrene Piloten geeignet. Rechter hinterer Taster Linker hinterer Taster (Ein/ Aus f. 360° Flip) Mode (1: Anfänger, 2: Fortgeschrittene, 3: Experten)
- Seite 12 360° Flips Der Quadcopter kann ganz einfach einen 360° Überschlag machen, und wird sich schnell wieder stabilisieren, aber etwas an Höhe verlieren. Stellen Sie sicher, dass der Quadcopter weit über dem Boden fliegt. Drücken Sie den Taster für die “Vierachsrollfunktion, mit dem rechten hinteren Taster (vielleicht mit dem rechten Zeigefinger, während Sie die Fernsteuerung halten). Sie werden ein “Beepen” hören. Dies bedeutet, dass das UFO im “Roll” Mode ist, und bei jeder Richtungsänderung wie z.B. nach links, rechts, vorwärts und rückwärts jeweils einen 360° Überschlag macht. Notiz: Wenn die LED der Drohne anfängt zu blinken und Sie einen “di-di” Ton hören, zeigt dies an, dass der Akku schwach ist und die “Flip” Funktion wird automatisch heruntergefahren. Warnung: Da diese Aktion gefährlich werden kann, sollte diese nur in größeren Höhen (mindestens in 5m Höhe) vorgenommen werden. Ein- und Ausbau von Motoren und Propellern 1. Propeller ersetzen Werden die Propeller, während eines Fluges beschädigt, müssen Sie diese, wie unten beschrieben, durch neue Pro- peller ersetzen Entfernen Sie das LED Gehäuse, Entfernen Sie die Schraube von dem und die vier Schrauben der Propeller und ersetzen diesen durch Motorhalterung. einen Neuen. 2. Motor ersetzen Wenn die Motoren beschädigt sind, oder Sie einen Leistungsabfall bemerken, dann können Sie diese, wie unten be- schrieben, ersetzen.
- Seite 13 Ersatzteilliste Die folgenden Teile können Sie bei Ihrem lokalen Fachhändler kaufen: U842-1-01 U842-1-02 U842-1-03 Rotorblätter A Rotorblätter B Motor A U842-1-04 U842-1-05 U842-1-06 Motor B Li-Po Akku Rotorblattschutz U842-1-07 U842-1-08 U842-1-09 Motorhalter Set komplett Kufenset Motorabdeckung U842-1-10 U842-1-11 U842-1-12 USB Lader SD Karte USB Lader/Datenkabel U842-1-13 U842-1-14 U842-1-15 FPV Kamera Li-Po Akku f. Sender UA17 Video Fernsteuerung...
- Seite 14 WICHTIGE INFORMATIONEN ZUR GARANTIE UND ZULASSUNGSBESTIMMUNGEN Udi R/C und Ripmax Ltd. garantieren, dass dieses Modell den europäischen Normen und Richtlinien entspricht, und zum Datum des Kaufes frei von Defekten an Materialien, und frei von Herstellungsmängeln ist. Dieses deckt nicht die Bauteile ab, die bei Gebrauch, Missbrauch, Abstürze, Modifikationen, Nachlässigkeit, und unautorisierten Reparaturen beschädigt werden. In keinem Fall übernehmen wir die Verantwortung für Schäden und Fälle, die den Herstellungsaufwand für das gekaufte Modell übersteigen. Da wir keine Kontrolle über die Endmontage haben, oder über eingesetzte Materialien, welche zur Endmontage benutzt werden, kann keine Verantwortung für jeglichen Schaden übernommen werden, der aus der Verwendung des Benutzers, und dessen von Ihm zusammengesetzten Produkten resultieren. Durch die Endmontage des von Ihm zusammengesetzten Produktes, übernimmt der Benutzer die daraus resultierende Verantwortung. Wenn der Käufer dieses Produktes nicht bereit ist die Verantwortung, verbunden mit der Verwendung des Produktes zu übernehmen, wird Ihnen geraten dieses Produkt sofort im neuen, und unbenutzten Zustand an den Ort an dem Sie dieses gekauft haben, zurück zu bringen.
