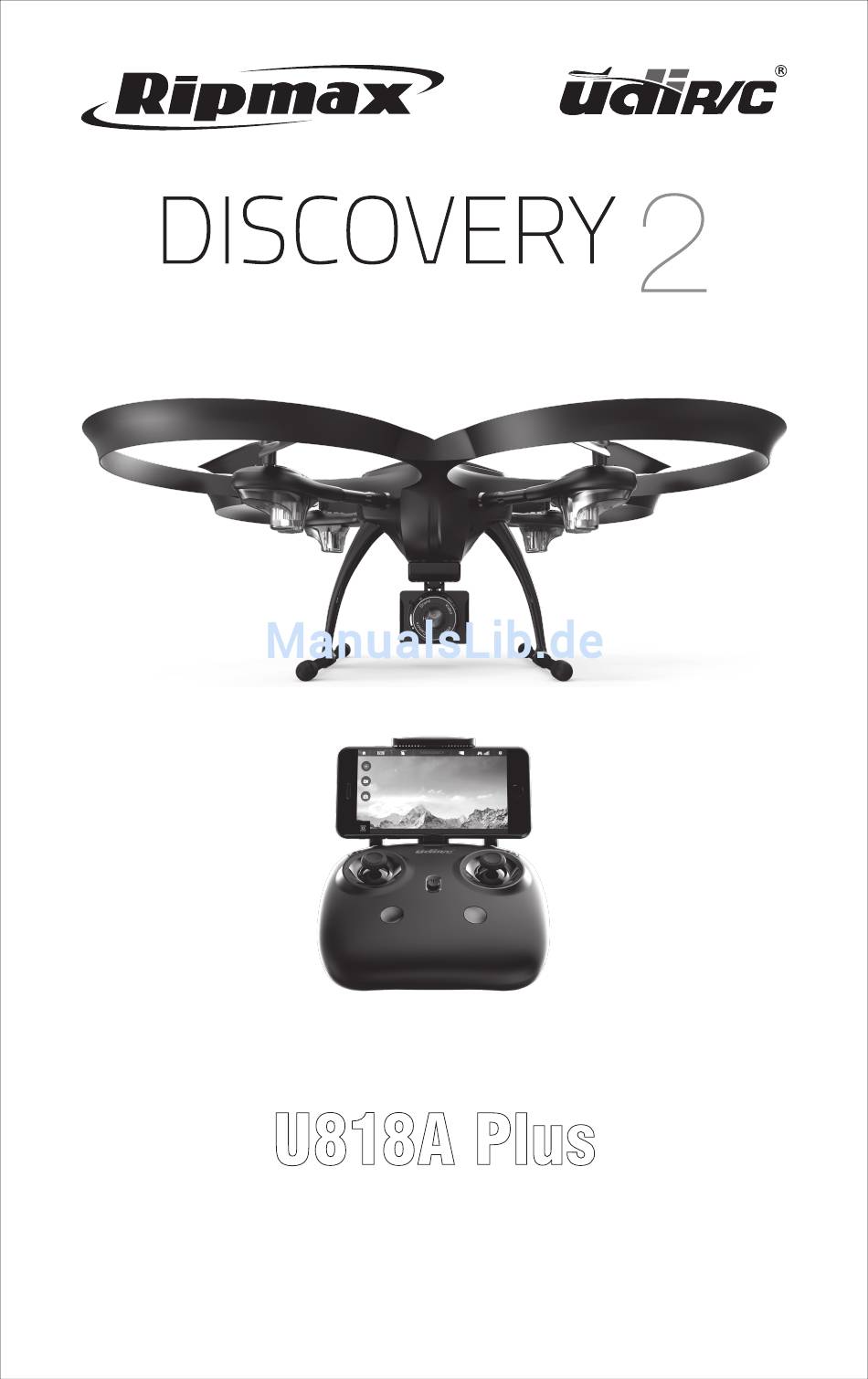

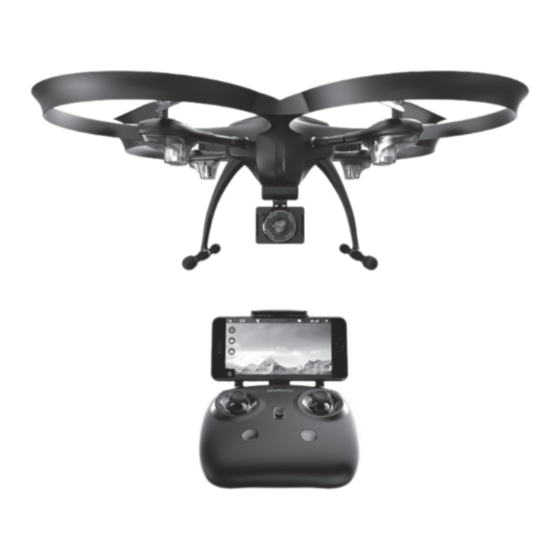

- Seite 1 Ausgestattet mit einer WiFi 120° Weitwinkel HD Kamera mit 720P U818A Plus Bedienungsanleitung Alter 14 +...
-
Seite 2: Inhaltsverzeichnis
www.udirc.com Inhaltsverzeichnis Wichtige Hinweise ................3 Sicherheitshinweise ................3 Sicherheitshinweis für den Flugakku ..........4 Flugakku laden .................. 5 Checkliste vorm ersten Flug ............. 5 Anleitung für Drohne und Sender ............6 Flugvorbereitung ................10 Beschreibung der Funktionen ............13 Smartphone APP ................ -
Seite 3: Wichtige Hinweise
www.udirc.com Wichtige Hinweise Danke, dass Sie sich dafür entschieden haben ein Produkt von UDIRC zu kaufen. Dieses Produkt ist kein Spielzeug, und für Kinder unter 14 Jahren nicht geeignet. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses Produkt verwenden. Wenn Sie diese Drohne verwenden akzeptieren Sie alle Inhalte in dieser Bedienungsanleitung. -
Seite 4: Sicherheitshinweis Für Den Flugakku
www.udirc.com (4) Fernab von nasser Umgebung Das Innere der Drohne ist mit vielen elektrischen Präzisionsteilen ausgestattet. Vermei- den Sie dass Nässe und Wasser in das Innere der Drohne gelangen kann. Dadurch vermeiden Sie, dass diese Teile beschädigt werden, und es dadurch nicht zu Unfällen kommt. -
Seite 5: Flugakku Laden
www.udirc.com Den Flugakku laden 1. Verbinden Sie zuerst den Akku der Drohne mit dem USB Kabel. Wählen Sie eine der unten beschriebenen Möglichkeiten um den Akku zu laden. 2. Während dem Laden leuchtet ein rotes Licht auf, und das Licht leuchtet grün, wenn der Akku geladen ist. -
Seite 6: Anleitung Für Drohne Und Sender
www.udirc.com Anleitung für Drohne und Sender Drohne Vorderseite Propeller A Propeller B im Uhrzeigersinn gegen Uhrzeigersinn Drohnen Gehäuse Links Rechts Propeller A Propeller B im Uhrzeigersinn gegen Uhrzeigersinn Rückseite Vorderseite LED vorne LED vorne (grün) (grün) LED hinten LED hinten (rot) (rot) Ein/Aus Schalter... -
Seite 7: Explosionszeichnung
www.udirc.com Explosions- zeichnung Name Name Name Drohnenrahmen LED Abdeckung Schalter Propeller A Propeller B Empfängerhalter Motorabdeckung oben A Motorabdeckung oben B Powerboard Zahnrad LED Board vorne grün Kameraadapterboard Alu-Welle Motorhalter Akkubox Lager Vierkantrohr Akkuadapter LED Board hinten rot Ladegestell Abdeckung unten Motor A (sw/ws Kabel) Motor B (rt/bl Kabel) Kamera... - Seite 8 www.udirc.com Sender Smartphone Halter Ein/Aus Schalter keine Funktion keine Funktion Rechter Hebel Linker Hebel (Gas/Drehen) (Vorwärts/rückwärts, links, rechts) Knopf für Start/Landen Heading Hold Mode Notlandeknopf High/Medium/Low Trimmer Mode Knopf Geschwindigkeits- Knopf Batterieabdeckung Kurzanleitung für die Funktionen der Hebel/Knöpfe Drücken Sie den Hebel nach vorne/ hinten/ links/ rechts wird die Drohne hoch/runter Linker Hebel fliegen und nach links/rechts drehen.
-
Seite 9: Batterien Installieren
www.udirc.com Batterien installieren Öffnen Sie die Batterieabdeckung an der Rückseite des Senders. Dann installieren Sie 4 Alkaline Batterien (AA nicht beinhaltet) in der Batteriebox, und achten dabei auf die richtige Polarität, siehe Bilder 1 und 2. 4 x 1.5V Alkaline Batterien Batterieabdeckung Bild 1 Bild 2... -
Seite 10: Flugvorbereitung
www.udirc.com Flugvorbereitung Anbindung 1. Schalten Sie den Sender ein (Bild 7), und die LED fängt schnell zu blinken an. Dann schieben Sie den linken Hebel ganz nach hinten und lassen diesen wieder los. Der linke Hebel geht automatisch zurück in die mittlere Position (Bild 8 und 9). -
Seite 11: Anleitung Für Die Kalibrierung
www.udirc.com Checkliste vorm ersten Flug 1. Die Kamera ist die Vorderseite. Halten Sie die Drohne weg von sich. 2. Bevor Sie die Drohne einschalten, überprüfen Sie bitte die Drehrichtung der Blätter. Das linke vordere und rechte hintere Blatt A drehen sich im Uhrzeiger- sinn, während das rechte vordere und linke hintere Blatt B sich gegen den Uhrzeigersinn dreht. -
Seite 12: Flugsteuerung
www.udirc.com Flugsteuerung Hinweis: Jedes Mal, bevor die Drohne abhebt, bewegen Sie den linken und rechten Hebel gleichzeitig, wie auf Bild 16 gezeigt (im 45 Grad Winkel), um die Motoren zu starten. Drücken Sie den linken Hebel langsam nach vorne, um die Drohne zu fliegen, oder drücken Sie den Startknopf nach unten, um abzuheben. -
Seite 13: Beschreibung Der Funktionen
www.udirc.com Vorwärts und Rückwärts Trimmung Wenn die Drohne abhebt und nach vorne driftet, drücken Sie den Trimmungs- Knopf nach unten und drücken den rechten Hebel nach hinten, und umgekehrt. Flugtrimmung links und rechts Wenn die Drohne abhebt und nach links driftet, drücken Sie den Trim- Trimmungs- mungs- Knopf nach unten und drücken den rechten Hebel nach rechts, und Mode... -
Seite 14: Höhe Halten
www.udirc.com Höhe halten Der Höhe halten Mode (Altitude Hold Mode) zeigt an, dass die Drohne eine kon- stante Höhe beibehält. Dies ermöglicht Roll,- Nick- und Gier Bewegungen vorzu- nehmen ohne Höhe zu verlieren. Dies macht es für Anfänger einfacher die Drohne zu steuern und einwandfreie Luftaufnahmen zu machen. -
Seite 15: Akkualarm
www.udirc.com Vorderseite Vorderseite Links Rechts Links Rechts Rückseite Rückseite * Drücken Sie den Heading Hold Mode Knopf und die linke und rechte LED der Drohne fangen an abwechselnd zu blinken. Dies zeigt an, dass sich die Drohne im Heading Hold Mode befindet. Drücken Sie noch mal den Heading Hold Mode Knopf, die LEDs der Drohne leuchten dauerhaft auf, und die Drohne ist nicht länger im Heading Hold Mode. -
Seite 16: Smartphone App
www.udirc.com Smartphone APP Download und installieren der App: Flyingsee Die WiFi App ist kompatibel mit allen Smartphones die mit iOS oder Android arbei- ten.Bitte laden Sie die App aus dem App Store, oder bei Google play herunter: 1. Smartphones mit iOS System, bitte nach Flyingsee im APP Store suchen. 2. -
Seite 17: Anleitung Für Das App Symbole
www.udirc.com EMERGENCY Virtuelles Kontroll-Interface Wichtiger Tipp: Stellen Sie sicher, dass die Drohne gerade ausgerichtet auf einer ebenen Fläche steht, so dass die Drohne gut funktioniert. Ansons- ten kann es sein, dass die Steuerung nicht angenommen wird. H:100m 00:00 100% Anleitung für das APP Symbole Home Page Symbole Erforsche die UDIRC Drohne Hilfe... -
Seite 18: Virtueller Steuerhebel
www.udirc.com Fernsteuerungssignal Dies zeigt die WLAN (WIFI) Signalstärke der Drohne an. Einstellung Klicken Sie dieses Symbol an, um alle Parameter einzustellen. Klicken Sie das Symbol nochmal an, um das Programm zu verlassen. Klicken Sie auf „Save”, um die Trimmein- SETTING stellung zu speichern. -
Seite 19: Anleitung Für Die App Kalibrierung
www.udirc.com Video Klicken Sie dieses Symbol an, um ein Video aufzunehmen. Die Aufnahmezeit wird unten auf dem Bildschirm angezeigt. Klicken Sie das Symbol nochmal an, um die Videoaufnahme zu beenden. Foto Klicken Sie das Symbol an, um zu fotografieren. Heading Hold Mode Klicken Sie dieses Symbol an und es leuchtet rot auf. -
Seite 20: App Flugsteuerung
www.udirc.com APP Flugsteuerung Halten Sie den linken/rechten Ball (siehe Bild links) gedrückt, um beide 45 Grad nach innen zu schieben, um die Motoren zu ak- tivieren, oder drücken den Knopf für Start/ Landen, um die Motoren zu aktivieren. Wenn die Drohne nach vorne oder nach hinten driftet: Klicken Sie auf „−”... -
Seite 21: Fotos Und Videos Anzeigen
www.udirc.com Fotos und Videos anzeigen Fotos und Videos ansehen FLYINGSEE 1.0 Home Explore UDIRC Drone Learning Drone Remote control interface My Gallery Help My Gallery Internal Memory News Notice Hauptmenü Medien Interface Hinweis: Die APP muss autorisiert sein, dass Sie auf die Smartphone Bilder zugreifen kann, wenn nicht, kann es sein, dass das Video und die Fotos nicht angezeigt werden. -
Seite 22: Ersatzteile Montagediagramm
www.udirc.com Ersatzteile montieren Landegestell Montagediagramm Montieren Sie das linke und rechte Landegestell im unteren Gehäuse, siehe Bild 19. Dann ziehen Sie mit einem Schraubendreher die Schrauben im Uhrzeigersinn fest. Rückseite Landegestell Landegestell Bild 19 Vorderseite Kamera Installationsdiagramm Befestigen Sie den Kameraverschluss an der Unterseite der Drohne (Bild 20), und drücken diese dann richtig hinein (Bild 21). - Seite 23 www.udirc.com 2. Stecken Sie den Microstecker in die Anschlussbuchse an der Drohnen Unter- seite (Bild 23). Bild 23 Propeller Installationsdiagramm 1. Schrauben Sie die Schraube gegen den Uhrzeigersinn heraus, und entfernen dann den beschädigten Propeller (Bild 24). 2. Ersetzen Sie den Propeller durch einen mit der gleichen Laufrichtung, indem Sie diesen genau über dem Schraubenloch ausrichten, installieren, und dann mit der Schraube im Uhrzeigersinn festziehen (Bild 25).
-
Seite 24: Lötdiagramm Der Empfängerplatine
www.udirc.com Akku Installationsdiagramm Beim Einsetzen, müssen Sie den Akkuverschluss leicht nach oben und unten drücken (Bild 29), während Sie den Li-Po Akku in das vorgesehe- ne Akkufach schieben, bis dieser fest in Position sitzt. Bild 29 Lötdiagramm der Empfängerplatine Vorderseite Akku Adapterboard, + Kabel, rot Akku Adapterboard, –... - Seite 25 www.udirc.com U818A Plus-09 U818A Plus-10 U818A Plus-11 U818A Plus-12 Empfängerboard Halter Lampenabdeckung Kamera Alu-Hauptwelle U818A Plus-13 U818A Plus-14 U818A Plus-15 U818A Plus-16 Motor A Motor Empfängerboard Netzteil Board (rotes und blaues Kabel) (inkl. Akku Adapter- (schwarzes und weißes board) Kabel) U818A Plus-17 U818A Plus-18 U818A Plus-19...
-
Seite 26: Anleitung Zur Fehlerbehebung
www.udirc.com Anleitung zur Fehlerbehebung Nr. Problem Ursache Lösung 1. Der Akku ist zu schwach. 1. Akku ersetzen. Das Licht 2. Der Akku wurde verpolt. 2. Akku richtig einsetzen (Polarität achten) der Sender- anzeige ist aus. 3. Entfernen Sie den Schmutz vom Akku und 3. -
Seite 27: Wichtige Sicherheitshinweise
www.udirc.com Wichtige Sicherheitshinweise Wir wünschen Ihnen viel Spass beim Fliegen Ihres Multikopters. Sie sollten aber ein paar Dinge über den sicheren und verantwortungsbewussten Einsatz und über die rechtlichen Bestimmungen wissen. Sie müssen sich über die für Ihr Land gültigen Vorschriften informieren. Für Flugmodelle ist eine separate Versicherung abzuschließen, da diese in der Regel nicht in der normalen Haftpfl... - Seite 28 www.udirc.com • Konformitätserklärung: Hiermit erklärt Ripmax Ltd., dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden EU-Richtlinien befindet. Die Original- Konformitätserklärung fi nden Sie im Internet unter www.ripmax. com, bei der jeweiligen Geräte-beschreibung durch Aufruf des Links „Konformitätserklärung“.
