Planungsunterlage
Vakuum-Röhrenkollektor CRK-12

Werbung

loading

Verwandte Anleitungen für Wolf CRK-12

Inhaltszusammenfassung für Wolf CRK-12

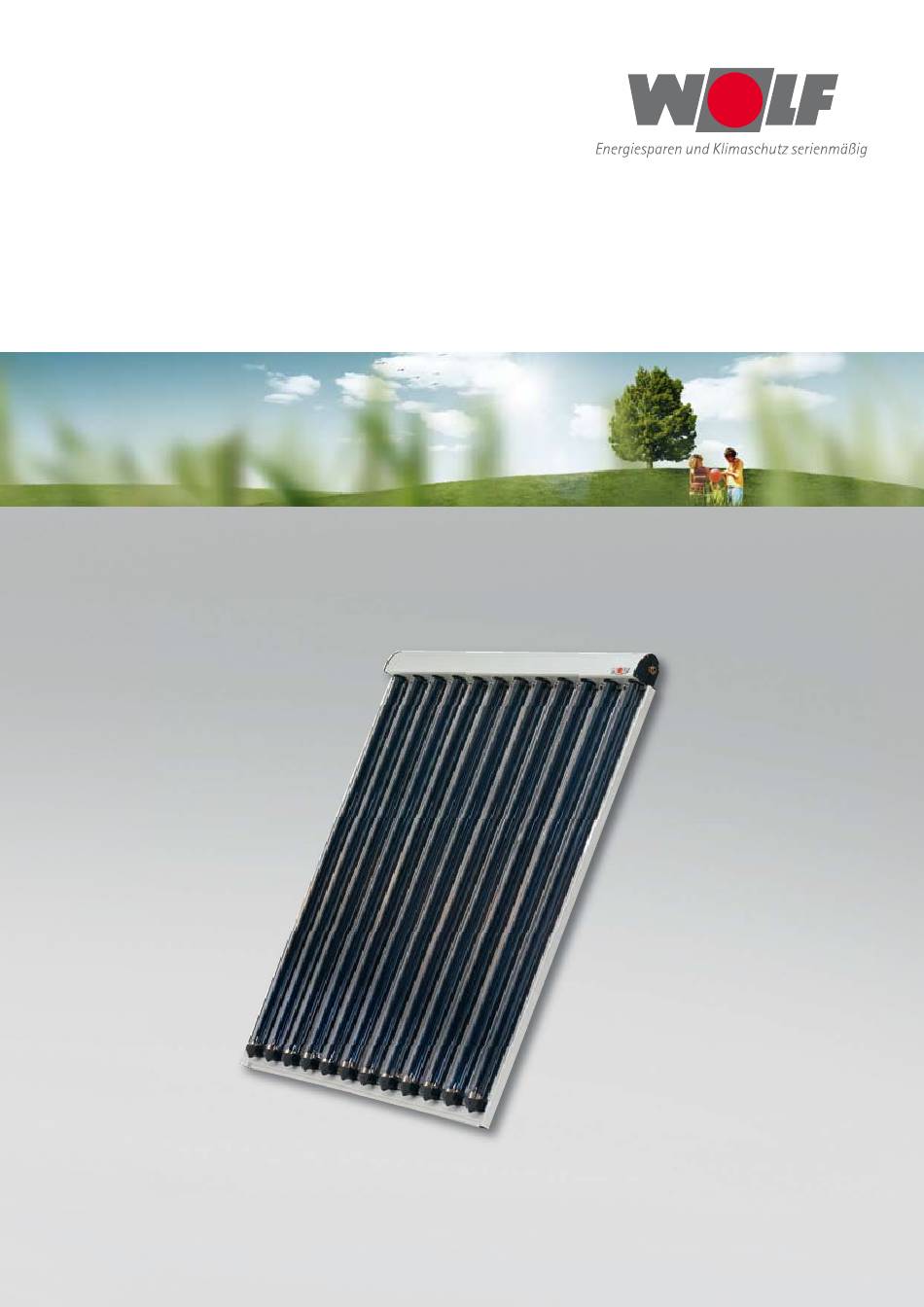

  • Seite 1 Planungsunterlage Vakuum-Röhrenkollektor CRK-12...
  • Seite 2 Durch ständige Weiterentwicklung können Abbildungen, Montageschritte und technische Daten abweichen. Herstelleranschrift: Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de Urheberrecht: Alle in dieser technischen Unterlage festgelegten Informationen sowie die von uns zur Verfügung gestellten Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Erlaubnis nicht vervielfältigt werden.
  • Seite 3 1. Allgemeine Informationen • Kollektoren möglichst nach Süden ausrichten. • Der Sammler ist prinzipiell immer oben zu montieren. • Eine Mindestneigung bei Aufdach- und Flachdachmontage von 15° aus Selbstreinigungsgründen ist sinnvoll. • Die weiße Abdeckfolie auf den Vakuum-Röhren erst nach der Inbetriebnahme der Solaranlage entfernen. • Im Solarkreis nur mit hartgelöteten Verbindungen oder Klemmringverschraubungen arbeiten. • R ohrleitungen entsprechend der EnEV wärmedämmen. Auf Temperaturbeständigkeit (150°C) und UV-Beständigkeit (im Freien verlegte Leitungen) achten. • Solaranlage nur mit Wärmeträgermedium „Tyfocor-LS“ befüllen. • D ie Vakuum-Kollektoren sind hagelfest nach DIN EN 12975-2. Dennoch empfehlen wir Schäden die bei Unwetter und Hagel entstehen in die Gebäudeversicherung mit einzubeziehen. Unsere Materialgewährleistung erstreckt sich nicht auf derartige Schäden.
  • Seite 4 • D auerhafte Vakuumdichtheit der Röhren, da reiner Glasverbund, kein Glas-Metallübergang. Reine Glas-Glas Verbindung, Prinzip Thermoskanne. • Hohe Betriebssicherheit durch „trockene Anbindung“ der Vakuum-Röhre an den Solarkreis. Recycling: Voll recycelbar durch demontagegerechte Konstruktion und wiederverwertbare Materialien. Rücknahme: Nach Gebrauch können die Kollektoren der Fa. Wolf GmbH zurückgegeben werden. Diese müssen eindeutig gekennzeichnet sein (z.B. „zur Verschrottung“) und während der Geschäftszeiten, für Wolf kostenfrei, gelie- fert werden. Sämtliche Materialien des Kollektors werden durch die Wolf GmbH einer ordnungsgemäßen Wiederverwertung zugeführt bzw. fachgerecht entsorgt. Verpackung: Zur hohen Umweltfreundlichkeit bitte die Kartonage-Verpackung über geeignete Sammelstellen dem Ressourcen- Kreislauf zuführen. Im Bedarfsfall Wärmeträgerflüssigkeit z.B. im Wertstoffhof entsorgen.
  • Seite 5 Sonnenenergie nutzbar zu machen. Seine Patente aus dieser Zeit bilden auch heutzutage noch die Grundlage für modernste Vakuum-Röhrentechnik. Die Effizienz dieser alten bekannten Technik der Thermoskanne konnte jedoch erst mit Hilfe moderner Beschichtungstechnologien und hochselektiver Schichten auf höchstes Niveau gebracht werden. Die Technik – heute Der Wolf Vakuum-Röhrenkollektor besteht aus 3 Hauptkomponenten, die komplett vormontiert sind: • Vakuum-Röhren, • CPC-Spiegel •...
  • Seite 6 3. Aufbau und Funktion der Kollektoren Der CPC-Spiegel Um die Effizienz der Vakuum-Röhren zu erhöhen, befindet sich hinter den Vakuum-Röhren ein hochreflektieren- der, witterungsbeständiger CPC-Spiegel (Compound Parabolic Concentrator). Die besondere Spiegelgeometrie gewährleistet, dass direktes und diffuses Sonnenlicht gerade auch bei ungünstigen Einstrahlungswinkeln auf den Absorber fällt. Dies verbessert den Energieertrag eines Sonnenkollektors erheblich. Ungünstige Einstrahlungswinkel sind durch schräg einfallendes Licht (Azimutwinkel) gegeben (keine Südaus- richtung der Aufstellfläche, Sonnenverlauf von Ost nach West, diffuse Einstrahlung).
  • Seite 7 3. Aufbau und Funktion der Kollektoren Sammelkasten und Wärmeübertragungseinheit Im Sammelkasten befinden sich die isolierten Sammel- und Verteilrohre. Der Vorlauf- bzw. Rücklaufanschluss kann wahlweise links oder rechts erfolgen. In jeder Vakuum-Röhre befindet sich ein direkt durchströmtes U-Rohr, das so an das Sammel- bzw. Verteilrohr angebunden wird, dass jede einzelne Vakuum-Röhre den gleichen hydraulischen Widerstand aufweist. Dieses U-Rohr wird mit dem Wärmeleitblech an die Innenseite der Vakuum-Röhre gepresst. Vorlauf- bzw.
  • Seite 8 4. Technische Daten 4.1 Technische Angaben für CRK-12 Baureihe CRK-12 Anzahl der Vakuumröhren η (Apertur), EN 12975 64,2 mit Wind, bez. auf Apertur W/(m 0,885 mit Wind, bez. auf Apertur W/(m 0,001 (50°), bez. auf Apertur 0,99 θ,trans (50°), bez. auf Apertur 0,89 θ,long Ertragsvorhersage Rastermaße (Länge x Höhe x Tiefe) 1,39 x 1,64 x 0,1 Bruttofläche 2,28 Aperturfläche...
  • Seite 9 Einstrahlung G* von 1000 W/m Für die Nutzung der Sonnenenergie im Winterhalbjahr wie auch in der Übergangszeit (Warmwasserbereitung wie auch Heizungsunterstützung) stehen meist nur geringere Sonneneinstrahlungen zur Verfügung (z.B. 400 W/ ). Auch sind die Temperaturdifferenzen zwischen Kollektor- und Umgebungstemperatur aufgrund der geringen Außentemperaturen sehr hoch. Nachfolgende Tabellen (Quelle: ITW Prüfbericht Nummer 06COL513) geben einen genauen Überblick darüber, wie sich die Kollektorleistung in Abhängigkeit von Bestrahlungsstärke und Temperaturdifferenz verändert. Die angegebenen Werte beziehen sich auf senkrechte Einstrahlung. Kollektorleistung pro Modul [W] für CRK-12 Bestrahlungsstärke 400 W/m 700 W/m 1000 W/m 1025 1464 1004 1443...
  • Seite 10 Richtwerte für die Auslegung von Kollektorfläche (Apertur) und Speichergröße im Wohnungsbau, bzw. zur Auslegung von Kollektorflächen für Schwimmbäder (Bezug: Würzburg, Deutschland) Warmwasserbereitung und teilsolares Reine Warmwasserbereitung Heizen Personen Empfohlene Empfohlene Wolf Empfohlene Empfohlene Wolf Aperturfläche Speichergröße Speichergröße Aperturfläche Speichergröße Speichergröße...
  • Seite 11 6. Auslegung der Kollektorfläche Korrekturfaktoren Für Korrekturen der Kollektorfläche in Abhängigkeit der Hauptnutzungszeit, der Kollektorneigung und der Winkelabweichung von Süden, stehen die beiden folgenden Tabellen zur Verfügung. Unbedingt empfehlenswert empfehlenswert eingeschränkt empfehlenswert nicht empfehlenswert Für die Auslegung von Sportstätten, Hotels, Mehrfamilienhäuser, sowie zur genauen Bestimmung der Kollektorflächen, empfehlen wir auf Simulationsprogramme zurückzugreifen.
  • Seite 12 Erkennung eines Temperaturanstiegs am Kollektorfühler ca. zwei- bis dreimal pro Minute für ca. 3-5 Sekunden erfolgen, um das heißere Solarfluid an den Messpunkt zu führen. Wolf Solarmodul SM2, Artikel-Nr. 27 44 296 8. Auslegung der Kollektor-Anschlussleitungen Für die Dimensionierung der Rohre kann mit einem mittleren Durchsatz von ca. 30 - 40 l/h m Aperturfläche (ca. 0,5 - 0,7 l/min m...
  • Seite 13 = Inhalt der Kollektoren und Rohrleitungen, die im Dampfbereich liegen dampf Beispiel zur Ermittlung der einzelnen Volumina: Vorgabe: 2 Stck. Kollektoren CRK-12 Rohrleitung: CU 15 mm, 2 x 15 m Länge Statische Höhe H: 9 m Inhalt des Speicherwärmetauschers und der Solarstation: z.B. 6,4 l Rohrleitungen im Dampfbereich: CU-Rohr 15 mm, 2 x 2 m Die einzelnen Inhalte der Anlagenkomponenten können Sie aus den jeweiligen Datentabellen der Produktbe-...
  • Seite 14 2,5 bar 3,0 bar 10...15 m 11,0 % 3,0 bar 3,5 bar 15...20 m 10,0 % 3,5 bar 4,0 bar Kupferrohr Cu12 Cu15 Cu18 Cu22 Cu28 Inhalt in l/m 0,079 0,133 0,201 0,314 0,491 Kollektor CRK-12 Inhalt in l 3062258_1109...
  • Seite 15 10. Anschlussmöglichkeiten 10. Anschlussmöglichkeiten Anschlussmöglichkeiten für 1 Kollektor Achtung: Fühlerposition auf der Seite des Vorlaufes (heiß). Hinweis: Die Anzahl der in Reihe zu verschaltenden Kollektoren ist abhängig von der Betriebsweise „High-flow“ oder Low-flow“. Anschlussmöglichkeiten für 2 oder mehrere Kollektoren nebeneinander Achtung: Fühlerposition auf der Seite des Vorlaufes (heiß). Umgekehrter Anschluss der Fließrichtung möglich. Anschlussmöglichkeiten für 2 oder mehrere Kollektoren übereinander Achtung: Fühlerposition auf der Seite des Vorlaufes (heiß). 3062258_1109...
  • Seite 16 10. Anschlussmöglichkeiten Anschlussmöglichkeiten für 1 oder 2 Kollektoren nebeneinander und 2 oder 3 Kollektoren übereinander Achtung: Fühlerposition auf der Seite des Vorlaufes (heiß). Hinweis: Zur besseren Entlüftung und zum Abgleich der Kollektor­ felder, ist in die Abgänge je ein Absperrkugelhahn einzu­ bauen. Art.­Nr. 24 83 584 Anschlussmöglichkeiten für 1 oder 2 Reihenschaltungen nebeneinander und mehrere Reihenschaltungen übereinander Achtung: Fühlerposition auf der Seite des Vorlaufes (heiß).
  • Seite 17 11. Anlagenbeispiel 11.1 Anlagenbeispiel einer solaren Warmwasserbereitung A) Kollektor B) Absperrschieber C) Rückschlagventil D) Solarpumpe E) Durchflussregulierventil F) Manometer G) Sicherheitsventil H) Auffangbehälter I) Vorabsperrung ADG J) Ausdehnungsgefäß K) Luftabscheider L) Befüll- und Spühlarmatur M) S chwerkraftschleife um Mikrozirkulationen in der Rohrleitung zu vermeiden. N) Warmwasserspeicher O) Vorschaltgefäß (VSG) 11.2 Anlagenbeispiel einer solaren Warmwasserbereitung mit Heizungsunterstützung TWK TWW O) Vorschaltgefäß (VSG) P) Wärmeerzeuger...
  • Seite 18 12. Montagehinweise 12. Montagehinweis 12.1 P latzbedarf bei Schrägdächern Platzbedarf für ein einreihiges Anzahl der Kollektoren Maß A (m) Maß B (m) Kollektorfeld 1,40 1,64 2,80 1,64 4,20 1,64 5,60 1,64 7,00 1,64 8,40 1,64 Anzahl der Kollektoren Maß A (m) Maß B (m) Platzbedarf für ein zweireihiges Kollektorfeld 1,40...
  • Seite 19 12. Montagehinweise 12.2 Platzbedarf bei Flachdächern Platzbedarf für ein einreihiges Kollektorfeld: Anzahl der Maß A (m) Maß B (m) Maß B (m) Maß C (m) Maß C (m) Kollektoren 30°C 45°C 30°C 45°C 1,40 1,44 1,20 1,04 1,35 2,80 1,44 1,20 1,04 1,35 4,20 1,44 1,20 1,04 1,35 5,60 1,44...
  • Seite 20 12. Montagehinweise 12.3 Gewicht und Platzierung der Betonplatten bei Flachdächern Hinweis: Flachdächer mit Kies schüt- tung: Stellfläche für Beton- platten von Kies freimachen. Flachdächer mit Kunststoff- Dachbahnen: Betonplatten auf Schutzauflagen (Bau - ten s chutzmatten Pos.1) auflegen. B etonplatten gemäß nebenstehen- der Abbildung ausrichten. Maß A (mm) Maß B (mm) Maß...
  • Seite 21 12. Montagehinweise 12.4 Fassadenmontage / senkrecht Platzbedarf Platzbedarf für ein einreihiges Anzahl der Kollektoren Maß A (m) Maß B (m) Kollektorfeld: 1,40 1,64 2,80 1,64 4,20 1,64 5,60 1,64 7,00 1,64 8,40 1,64 Platzbedarf für ein zweireihiges Anzahl der Kollektoren Maß A (m) Maß B (m) Kollektorfeld: 1,40 3,35...
  • Seite 22 12. Montagehinweise 12.5 Platzbedarf bei Fassadenmontage mit Winkelrahmen 45° oder 60° Platzbedarf für ein einreihiges Kollektorfeld: Anzahl der Maß A (m) Maß B (m) Maß B (m) Maß C (m) Maß C (m) Kollektoren 45° 60° 45° 60° 1,40 1,35 1,01 1,20 1,48 2,80 1,35 1,01 1,20 1,48 4,20 1,35 1,01 1,20 1,48 5,60 1,35 1,01 1,20 1,48...
  • Seite 23 12. Montagehinweise 12.6 Spezifikationen Der Vorlauf- bzw. Rücklaufanschluss kann wahlweise links oder rechts am Kollektor erfolgen. Der Anschluss erfolgt mit bereits mon- tierten Klemmringversschraubungen, 15 mm. Auf beiden Kollektor-Anschlussseiten steht je eine integrierte Fühlertauchhülse zur Verfügung. Die Fühlerpositionierung erfolgt immer auf der heißen Vorlaufseite. Der Kollektor ist im Auslieferungs- zustand mit einer Sonnenschutzfolie abgedeckt.
  • Seite 24 12. Montagehinweise 12.7 Solare Dachheizzentrale Sind Speicher und Solarstation im Dach untergebracht, bezeichnet man dies als solare Dachheizzentrale. In den meisten Fällen ist dann der Kollektor auf gleicher Höhe oder sogar tiefer als die Solarstation. Um bei Stillstand der Solaranlage und Dampfbildung im Kollektor eine Überhitzung der Solarstation zu verhindern, sind folgende Maßnahmen erforderlich: Rohrleitungssiphon Ein Rohrleitungssiphon gemäß der untenstehenden Hydraulik verhindert, dass bei Stillstand der Solaranlage Dampf vom Kollektor zur Solarstation gelangt. Hierzu wird ein Rohrleitungssiphon von mind. H=1,5 m gebildet. Vorschaltgefäß...
  • Seite 25 13. Ertragsnachweis 3062258_1109...
  • Seite 26 13. Ertragsnachweis 3062258_1109...
  • Seite 27 14. Zertifikat Solar Keymark 3062258_1109...
  • Seite 28 Zeit auch in vorhandene Anlagen integrieren. Alle Wolf Produkte sind problemlos und schnell montiert und gewartet. Wolf GmbH, Postfach 1380, 84048 Mainburg, Tel.: 0 87 51 / 74-0, Fax: 0 87 51 / 74-1600, Internet: www.wolf-heiztechnik.de Systembeispiel Wolf Sonnenheizung mit Ölbrennwert...
