Servisná Adresa - STOP&GO 1 PLUS Einbauanleitung

Pred Kontrola
Montáž
montážou funkcií
Po montáži riadiaceho prístroja, inštalácii vysokonapäťového kábla a pripevnení kontaktných doštičiek z ušľachtilej ocele
odporúčame vykonať ďalšiu kontrolu funkčnosti. Túto kontrolu vykonajte pomocou bežného multimetra. Nastavte „Jed-
nosmerný prúd – 300 V" a zmerajte napätie medzi príslušnou kontaktnou doštičkou z ušľachtilej ocele a ukostrovacím
bodom (napr. nenalakované časti karosérie). Požadovaná hodnota je 250–300 V. Pokiaľ by prístroj po montáži aj napriek
úspešnej kontrole funkčnosti nevytváral požadované napätie, znamená to, že došlo k chybe pri montáži.
Rovnomerné blikanie (cca každých 5 sekúnd) = OK: Je generované vysoké napätie.
Rýchle blikanie = napätie rastie/znižuje sa. Pozor na zvyškové napätie!
LED kontrolka nesvieti = prístroj je vypnutý
Pred Kontrola
Montáž
montážou funkcií
1. Je prevádzkové napätie (12 V plus a takisto mínus) autobatérie prítomné aj na prípojkách prístroja?
2. Je motor vypnutý?
3. Je na káble ku svorke 15 prítomné napätie? (Je zapaľovanie vypnuté, pretože inak sa prístroj vypne?)
SK
4. Sú všetky kontaktné doštičky z ušľachtilej ocele voľne namontované a nie sú v kontakte so žiadnymi
vodivými alebo ukostrenými dielmi (nebezpečenstvo skratu)?
5. Boli kontaktné doštičky na káble presunuté a došlo tým k poškodeniu medenej žily kábla?
6. Na kontaktnej doštičke z ušľachtilej ocele nie je namerané žiadne napätie: Je izolačný materiál
z vysokonapäťového kábla vyhrnutý smerom nahor po závite skrutky?
7. Je kontaktný spínač kapoty aktivovaný a je funkčný?
Pred Kontrola
Montáž
montážou funkcií
0,5 A F
STOP&GO STOP&GO
*Montáž kontaktného spínača kapoty
Uholník sa namontuje tak, aby kapota motora pri uzatváraní stlačila kolíček kontaktného spínača, teda aby sa pri otvorení prerušil elektrický okruh.
58

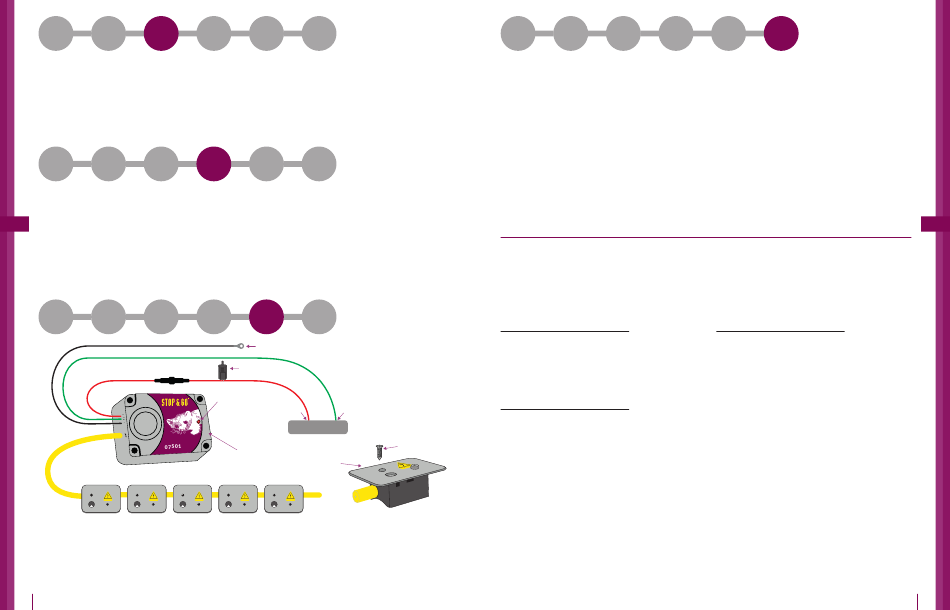

Vyhľadáva- Schéma
Záruka
nie chýb
zapojenia
Vyhľadáva- Schéma
Záruka
nie chýb zapojenia
Vyhľadáva- Schéma
Záruka
nie chýb zapojenia
12 V (–) kostra
Spínač*
Svetelná kontrolka funkcie
12 V (+) Svorka 15
Poistková skrinka
Riadiaci prístroj
Plusová doštička
STOP&GO STOP&GO STOP&GO
Pred
Montáž
montážou
DÔLEŽITÉ! Záručné podmienky (dobre si ich uschovajte)!
48-mesačná záruka na funkčnosť nášho 1 PLUS Vysokonapäťový prístroj:
1. Oprávnené námietky v rámci záručnej lehoty od dátumu kúpy vybavujeme bezplatne, a to podľa nášho uváženia
buď opravou alebo dodaním náhradného výrobku. Predpokladom je, že náš výrobok bol riadne namontovaný a
udržiavaný podľa nášho návodu na montáž.
2. Aby sme mohli problém odstrániť, prosíme vás, aby ste najprv zaslali kompletný prístroj, kábel, kontaktné
doštičky z ušľachtilej ocele, kontaktný spínač kapoty a takisto účet za montáž na vlastné náklady na našu adresu.
Po vybavení vám tovar pošleme späť na naše náklady.
3. Nároky presahujúce toto ustanovenie sú vylúčené, predmetom nárokov nie sú ani náklady na demontáž a montáž
prístroja. Eventuálne ručenie z našej strany podľa § 5 našich Všeobecných obchodných podmienok zostáva, pri
splnení tam uvedených predpokladov, nedotknuté.
4. V prípade škôd vzniknutých nesprávnou montážou alebo chybnou, nedbalou alebo násilnou obsluhou dochádza
k zániku záručného nároku. Ručenie sa nevzťahuje na následné škody.
Technické zmeny a omyly vyhradené.
Bezpodmienečne vyplňte na eventuálne nároky v rámci záruky: Nároky v rámci záruky sa dajú vybaviť len
s vyplneným kupónom a priloženým účtom za montáž z autoservisu!
Pečiatka autoservisu
Dátum nákupu
(5)
Technická horúca linka
+49 (0) 7631 9727-80
Servisná adresa
Norbert Schaub GmbH
Robert-Koch-Straße 20
79395 Neuenburg am Rhein
GERMANY
Tel. +49 (0) 7631 9727- 0
Fax +49 (0) 7631 9727-27
info@stop-go.de
www.stop-go.de
Kontrola Vyhľadáva- Schéma
Záruka
nie chýb
funkcií zapojenia
Sériové číslo prístroja
SK
59
