Nakon ugradnje upravljačkog uređaja, polaganja visokonaponskog kabela i postavljanja kontaktnih ploča od nehrđajućeg
čelika preporučuje se još jedna provjera funkcija. Izvršite je s pomoću standardnog multimetra. Odaberite podešavanje
„Istosmjerna struja – 300 V" i izmjerite napon između odgovarajuće kontaktne ploče od nehrđajućeg čelika i točke mase
(npr. dijelova karoserije koji nisu lakirani). Zadana vrijednost je 250–300 V. U slučaju da uređaj nakon ugradnje unatoč
uspješno izvršenoj provjeri funkcija ne uspostavlja napon, postoji pogreška u montaži.
Podjednako treperenje (približno svakih 5 sekundi) = u redu (OK): Postoji visoki napon.
Brzo treperenje = napon se uspostavlja/opada. Pozor, preostali napon!
LED lampica isključena = uređaj je isključen
Prije
Provjera
Montaža
montaže
funkcija
1.
Postoji li pogonski napon (12 V plus i minus) automobilskog akumulatora i na priključcima uređaja?
2.
Je li motor isključen?
HR
3.
Postoji li napon na kabelu prema stezaljci 15? (Je li paljenje isključeno jer se inače uređaj isključuje?)
4.
Jesu li sve kontaktne ploče od nehrđajućeg čelika slobodno montirane i nepovezane s drugim dijelovima
koji su pod naponom ili provode masu (opasnost od kratkog spoja)?
5.
Jesu li se kontaktne ploče od nehrđajućeg čelika pomakle na kabelu i time oštetile bakrenu jezgru?
6.
Mjerenje napona na kontaktnoj ploči od nehrđajućeg čelika nije bilo moguće: Je li izolacijski materijal
visokonaponskog kabela podigao na navoj vijka?
7.
Je li kontaktni prekidač poklopca motora aktiviran i u funkciji?
Prije
Provjera
Montaža
montaže
funkcija
0,5 A F
STOP&GO
STOP&GO
*Montaža kontaktnog prekidača poklopca motora
Kutnik treba montirati tako da poklopac motora pritišće pritisni zatik kontaktnog prekidača poklopca motora, tj. da prilikom otvaranja prekida strujni krug.
54
Traženje
Spojna
Jamstvo
shema
pogreške
Traženje
Spojna
Jamstvo
pogreške
shema
Traženje
Spojna
Jamstvo
pogreške
shema

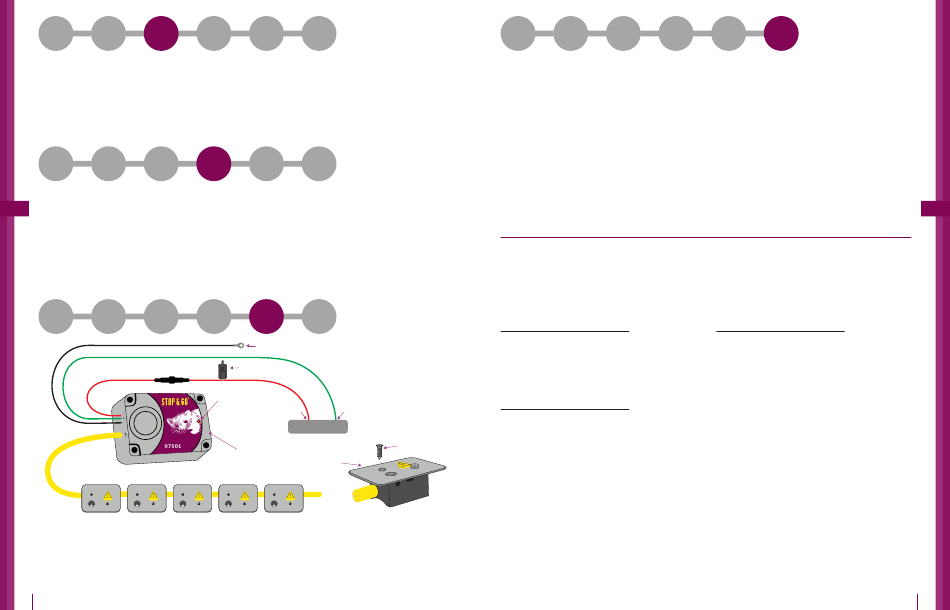

12 V (–) Masa
Prekidač*
Kontrolna žaruljica za
provjeru funkcije
12 V (+)
Stezaljka 15
Kutija s osiguračima
Upravljački uređaj
Plus ploča
STOP&GO
STOP&GO
STOP&GO
Prije
Montaža
montaže
VAŽNO! Jamstveni uvjeti (obvezno sačuvajte)!
48 mjeseci jamstva na tehničku ispravnost našeg uređaja 1 PLUS Visokonaponski uređaj:
1.
Pravovremene reklamacije prispjele unutar jamstvenog roka od dana kupovine, rješavamo besplatno po vlastitom
nahođenju popravkom ili isporukom zamjenskog proizvoda. Preduvjet za to je pravilna ugradnja i održavanje
našeg proizvoda u skladu s uputama za ugradnju.
2.
Kako bismo bili u mogućnosti da otklonimo problem, pošaljite nam, najprije na vlastiti trošak, kompletni uređaj,
kabel, kontaktne ploče od nehrđajućeg čelika, kontaktni prekidač poklopca motora te račun za ugradnju. Kad sve
riješimo poslat ćemo robu natrag na naš trošak.
3.
Na osnovi ovoga nisu mogući dodatni zahtjevi čak niti za troškove demontaže i ugradnje uređaja. Moguća
odgovornost s naše strane prema § 5 naših Općih uvjeta poslovanja, prema preduvjetima koji su tamo navedeni,
ostaje nepromijenjena.
4.
Za štete koje su nastale nestručnom ugradnjom ili pogrešnim, nemarnim i nasilnim rukovanjem poništava se
pravo na jamstveni zahtjev. Ne preuzimamo nikakvu odgovornost za neizravne štete.
Pridržano pravo na tehničke izmjene i tiskarske pogreške.
U slučaju mogućih jamstvenih zahtjeva obavezno ispunite: Jamstvene zahtjeve moguće je obraditi samo s ispunjenim
kuponom i računom radionice!
Pečat radionice
Datum kupnje
(5)
Izravna telefonska linija tehničke službe
+49 (0) 7631 9727-80
Adresa servisa
Norbert Schaub GmbH
Robert-Koch-Straße 20
79395 Neuenburg am Rhein
GERMANY
Tel. +49 (0) 7631 9727- 0
Faks +49 (0) 7631 9727-27
info@stop-go.de
www.stop-go.de
