4 Монтаж
4.5 Монтаж присоединительных трубопроводов
Для подключения нагревательного прибора фирма
"Vaillant" предлагает различные наборы для трубной
обвязки в качестве принадлежностей для открытой и
скрытой прокладки. Так, к примеру, могут быть
получены принадлежности для подключения, с
помощью которых при подключении к нагревателю
циркулирующей воды как в горизонтальном, так и в
вертикальном направлении выравнивание допусков
обеспечивает достаточную гибкость при монтаже.
Информацию о принадлежностях Вы можете
получить из действующего прейскуранта.
Указание!
При монтаже присоединительных
трубопроводов выполняйте указания,
содержащиеся в инструкциях, прилагаемых
к соответствующим принадлежностям.
При монтаже трубной обвязки на стройплощадке
требуются следующие детали:
- предохранительный клапан (10 бар) для
трубопровода холодной воды
- при известных обстоятельствах, расширительный
бак для питьевой воды
- при известных обстоятельствах, редукционный
клапан на трубопроводе холодной воды
- при известных обстоятельствах, обратный клапан
в контуре системы отопления
- сервисные краны
- при известных обстоятельствах,
нагнетатель/трехходовой клапан
- при известных обстоятельствах, циркуляционный
насос с таймером
Для монтажа трубной обвязки может
использоваться набор принадлежностей (№
изделия. 305 967), состоящий из четырех уголков,
которые позволяют выполнить подсоединение
медных труб (Ш15 мм) посредством обжимного
резьбового соединения.
При монтаже присоединительных трубопроводов
учитывайте присоединительные размеры,
указанные в разделе 3.3, и выполните следующие
действия:
• Подсоедините подачу и обратную линию
емкостного водонагревателя.
Указание!
Для того, чтобы исключить возникновение
естественной циркуляции через греющую
спираль водонагревателя во время его
простоя, установите прилагаемый отвод с
интегрированным обратным клапаном в
обратную линию емкосного
водонагревателя.
• Установите соответствующие предохранительные
устройства в линии подачи холодной воды.
8
8
• Подсоедините трубопроводы подачи холодной и
горячей воды (открытый или закрытый способы
монтажа).
• Выполните монтаж циркуляционного
трубопровода.
В серийном исполнении емкостный
водонагреватель имеет патрубок для
подсоединения циркуляционного трубопровода.
Под номером изделия 305 957 можно заказать
комплект принадлежностей, состоящий из
циркуляционного насоса и соответствующего
набора деталей для трубной обвязки.
4.6 Монтаж датчика
Если в комплект поставки Вашего нагревательного
прибора или регулятора не входит датчик емкостного
водонагревателя, закажите этот датчик из комплекта
принадлежностей фирмы "Vaillant" под номером 306
257 и, при известных обстоятельствах, также
удлинение 5 м под номером 306 269.

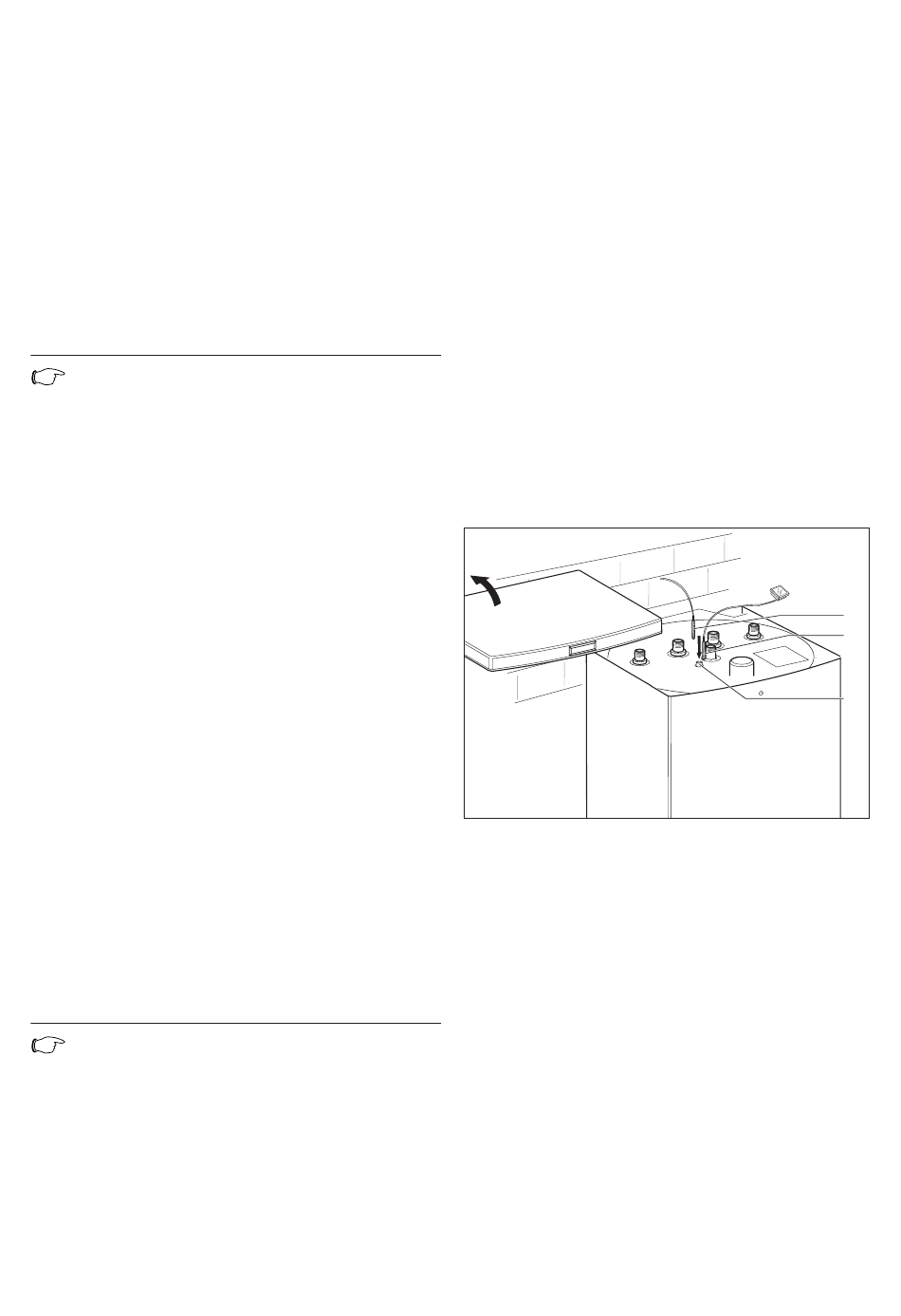

Рис. 4.4 Монтаж датчика
• Введите датчик емкостного водонагревателя (1), и,
при известных обстоятельствах, также датчик
температуры (2) до упора в погружную гильзу.
В качестве принадлежности может быть получен
термометр для индикации температуры горячей
воды, если Ваш нагревательный прибор не имеет
функции индикации температуры воды в накопителе
(смотри 3.2).
uniSTOR - VIH Q 120, 150, 200/VIH CQ 120, 150
1
2
3
