Correct Gebruik - Hilti SID 4-A22 Original Bedienungsanleitung

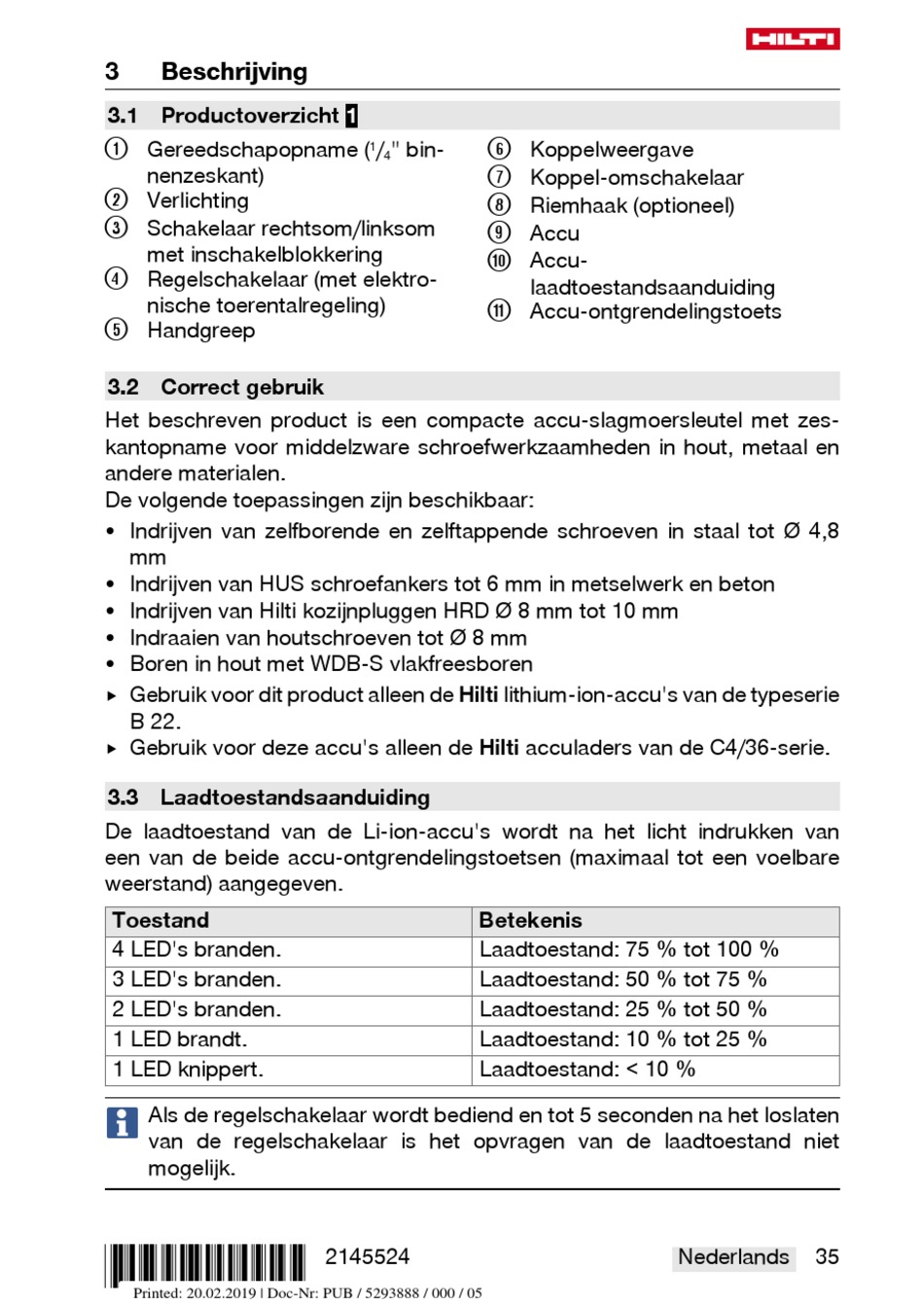

3 Beschrijving
3.1 Productoverzicht
Gereedschapopname (
@
nenzeskant)
Verlichting
;
Schakelaar rechtsom/linksom
=
met inschakelblokkering
Regelschakelaar (met elektro-
%
nische toerentalregeling)
Handgreep
&

3.2 Correct gebruik

Het beschreven product is een compacte accu-slagmoersleutel met zes-
kantopname voor middelzware schroefwerkzaamheden in hout, metaal en
andere materialen.
De volgende toepassingen zijn beschikbaar:
• Indrijven van zelfborende en zelftappende schroeven in staal tot Ø 4,8
mm
• Indrijven van HUS schroefankers tot 6 mm in metselwerk en beton
• Indrijven van Hilti kozijnpluggen HRD Ø 8 mm tot 10 mm
• Indraaien van houtschroeven tot Ø 8 mm
• Boren in hout met WDB-S vlakfreesboren
▶ Gebruik voor dit product alleen de Hilti lithium­ion-accu's van de typeserie
B 22.
▶ Gebruik voor deze accu's alleen de Hilti acculaders van de C4/36-serie.
3.3 Laadtoestandsaanduiding
De laadtoestand van de Li-ion-accu's wordt na het licht indrukken van
een van de beide accu-ontgrendelingstoetsen (maximaal tot een voelbare
weerstand) aangegeven.
Toestand
4 LED's branden.
3 LED's branden.
2 LED's branden.
1 LED brandt.
1 LED knippert.
Als de regelschakelaar wordt bediend en tot 5 seconden na het loslaten
van de regelschakelaar is het opvragen van de laadtoestand niet
mogelijk.
*2145524*
Printed: 20.02.2019 | Doc-Nr: PUB / 5293888 / 000 / 05
1
/ " bin-
1
(
4
)
+
§
/
:
Betekenis
Laadtoestand: 75 % tot 100 %
Laadtoestand: 50 % tot 75 %
Laadtoestand: 25 % tot 50 %
Laadtoestand: 10 % tot 25 %
Laadtoestand: < 10 %
2145524
Koppelweergave
Koppel-omschakelaar
Riemhaak (optioneel)
Accu
Accu-
laadtoestandsaanduiding
Accu-ontgrendelingstoets
Nederlands 35
