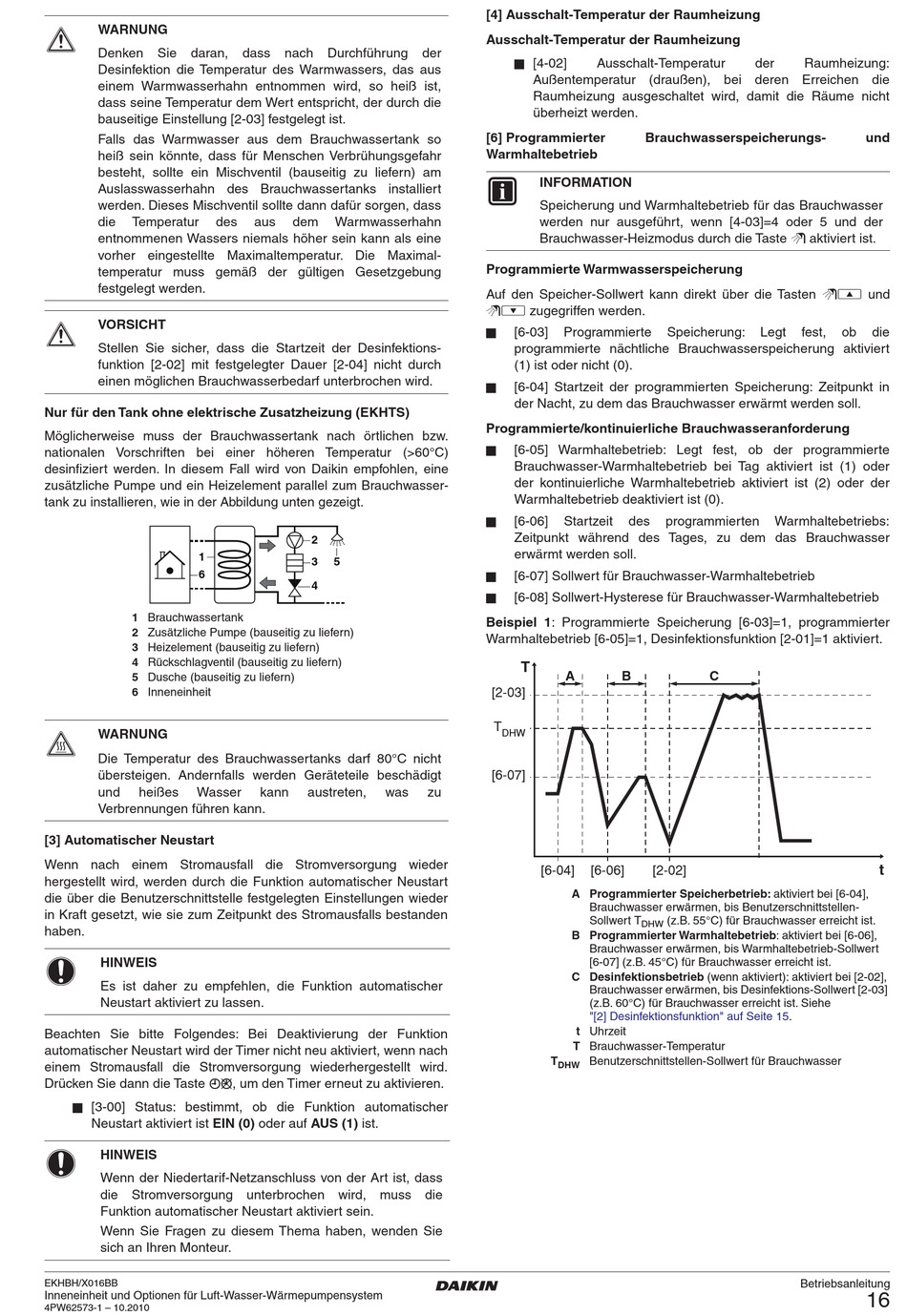

WARNUNG
Denken Sie daran,
Desinfektion die Temperatur des Warmwassers, das aus
einem Warmwasserhahn entnommen wird, so heiß ist,
dass seine Temperatur dem Wert entspricht, der durch die
bauseitige Einstellung [2-03] festgelegt ist.
Falls das Warmwasser aus dem Brauchwassertank so
heiß sein könnte, dass für Menschen Verbrühungsgefahr
besteht, sollte ein Mischventil (bauseitig zu liefern) am
Auslasswasserhahn des Brauchwassertanks installiert
werden. Dieses Mischventil sollte dann dafür sorgen, dass
die Temperatur des
entnommenen Wassers niemals höher sein kann als eine
vorher eingestellte Maximaltemperatur. Die Maximal-
temperatur muss gemäß der gültigen Gesetzgebung
festgelegt werden.
VORSICHT
Stellen Sie sicher, dass die Startzeit der Desinfektions-
funktion [2-02] mit festgelegter Dauer [2-04] nicht durch
einen möglichen Brauchwasserbedarf unterbrochen wird.
Nur für den Tank ohne elektrische Zusatzheizung (EKHTS)
Möglicherweise muss der Brauchwassertank nach örtlichen bzw.
nationalen Vorschriften bei einer höheren Temperatur (>60°C)
desinfiziert werden. In diesem Fall wird von Daikin empfohlen, eine
zusätzliche Pumpe und ein Heizelement parallel zum Brauchwasser-
tank zu installieren, wie in der Abbildung unten gezeigt.
1
6
1 Brauchwassertank
2 Zusätzliche Pumpe (bauseitig zu liefern)
3 Heizelement (bauseitig zu liefern)
4 Rückschlagventil (bauseitig zu liefern)
5 Dusche (bauseitig zu liefern)
6 Inneneinheit
WARNUNG
Die Temperatur des Brauchwassertanks darf 80°C nicht
übersteigen. Andernfalls werden Geräteteile beschädigt
und heißes Wasser
Verbrennungen führen kann.
[3] Automatischer Neustart
Wenn nach einem Stromausfall die Stromversorgung wieder
hergestellt wird, werden durch die Funktion automatischer Neustart
die über die Benutzerschnittstelle festgelegten Einstellungen wieder
in Kraft gesetzt, wie sie zum Zeitpunkt des Stromausfalls bestanden
haben.
HINWEIS
Es ist daher zu empfehlen, die Funktion automatischer
Neustart aktiviert zu lassen.
Beachten Sie bitte Folgendes: Bei Deaktivierung der Funktion
automatischer Neustart wird der Timer nicht neu aktiviert, wenn nach
einem Stromausfall die Stromversorgung wiederhergestellt wird.
Drücken Sie dann die Taste pr, um den Timer erneut zu aktivieren.
■ [3-00] Status: bestimmt, ob die Funktion automatischer
Neustart aktiviert ist EIN (0) oder auf AUS (1) ist.
HINWEIS
Wenn der Niedertarif-Netzanschluss von der Art ist, dass
die Stromversorgung unterbrochen wird, muss die
Funktion automatischer Neustart aktiviert sein.
Wenn Sie Fragen zu diesem Thema haben, wenden Sie
sich an Ihren Monteur.
EKHBH/X016BB
Inneneinheit und Optionen für Luft-Wasser-Wärmepumpensystem
4PW62573-1 – 10.2010
dass nach Durchführung
aus dem Warmwasserhahn
2
3 5
4
kann austreten, was
[4] Ausschalt-Temperatur der Raumheizung
Ausschalt-Temperatur der Raumheizung
der
■ [4-02]
Außentemperatur (draußen), bei deren Erreichen die
Raumheizung ausgeschaltet wird, damit die Räume nicht
überheizt werden.
[6] Programmierter
Warmhaltebetrieb
INFORMATION
Speicherung und Warmhaltebetrieb für das Brauchwasser
werden nur ausgeführt, wenn [4-03]=4 oder 5 und der
Brauchwasser-Heizmodus durch die Taste
Programmierte Warmwasserspeicherung
Auf den Speicher-Sollwert kann direkt über die Tasten
wj zugegriffen werden.
■
[6-03] Programmierte
programmierte nächtliche Brauchwasserspeicherung aktiviert
(1) ist oder nicht (0).
■
[6-04] Startzeit der programmierten Speicherung: Zeitpunkt in
der Nacht, zu dem das Brauchwasser erwärmt werden soll.
Programmierte/kontinuierliche Brauchwasseranforderung
■
[6-05] Warmhaltebetrieb: Legt fest, ob der programmierte
Brauchwasser-Warmhaltebetrieb bei Tag aktiviert ist (1) oder
der kontinuierliche Warmhaltebetrieb aktiviert ist (2) oder der
Warmhaltebetrieb deaktiviert ist (0).
■
[6-06] Startzeit
Zeitpunkt während des Tages, zu dem das Brauchwasser
erwärmt werden soll.
■
[6-07] Sollwert für Brauchwasser-Warmhaltebetrieb
■
[6-08] Sollwert-Hysterese für Brauchwasser-Warmhaltebetrieb
Beispiel 1: Programmierte Speicherung [6-03]=1, programmierter
Warmhaltebetrieb [6-05]=1, Desinfektionsfunktion [2-01]=1 aktiviert.
T
A
[2-03]
T
DHW
[6-07]
zu
[6-04] [6-06]
A Programmierter Speicherbetrieb: aktiviert bei [6-04],
Brauchwasser erwärmen, bis Benutzerschnittstellen-
Sollwert T
B Programmierter Warmhaltebetrieb: aktiviert bei [6-06],
Brauchwasser erwärmen, bis Warmhaltebetrieb-Sollwert
[6-07] (z.B. 45°C) für Brauchwasser erreicht ist.
C Desinfektionsbetrieb (wenn aktiviert): aktiviert bei [2-02],
Brauchwasser erwärmen, bis Desinfektions-Sollwert [2-03]
(z.B. 60°C) für Brauchwasser erreicht ist. Siehe
"[2] Desinfektionsfunktion" auf Seite
t Uhrzeit
T Brauchwasser-Temperatur
T Benutzerschnittstellen-Sollwert für Brauchwasser
DHW
Ausschalt-Temperatur der
Brauchwasserspeicherungs-
Speicherung: Legt
des programmierten
B C
[2-02]
(z.B. 55°C) für Brauchwasser erreicht ist.
DHW
Raumheizung:
und
w aktiviert ist.
wi
und
fest, ob die
Warmhaltebetriebs:
t
15.
