Seite 2

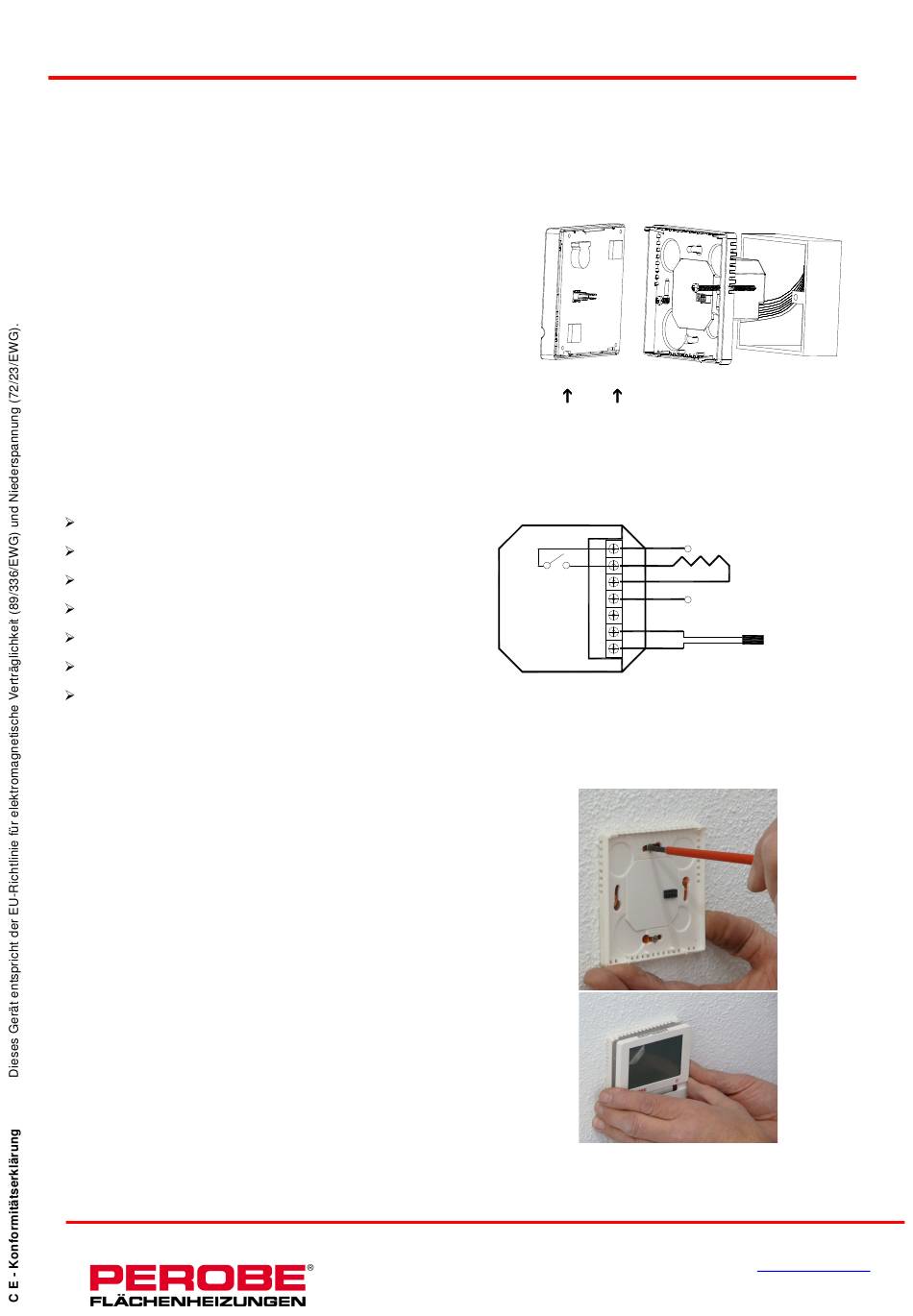

Montage des Gerätes:
1. Der Regler besteht aus einem Ober- und Unterteil.
Zum Öffnen des Gerätes führen Sie den Schrauben-
dreher in die unteren Nuten (s. Bild 1 Pfeile) und hebeln
vorsichtig das Gerät aus der Verankerung ohne die
Kunststoffnippel zu beschädigen.
2. Der Anschluss des Gerätes erfolgt auf der Rückseite
(siehe Bild 2). Die Klemmen sind am Gerät beschriftet
und wie folgt belegt:
Zuleitung Netzphase (schwarz oder braun).
Anschluss Heizmatte (Farbe braun / schwarz)
Anschluss Heizmatte (Farbe blau).
Zuleitung Nullleiter (blau)
Keine Belegung
Anschluss Fühler
Anschluss Fühler
Es darf nur der zur Uhr gehörende Fühler verwendet werden.
Bei Heizmatten mit Schutzumflechtung muss diese separat mit
dem Schutzleiter des Netzes (PE / Leiterfarbe grün-gelb)
verbunden werden.
3. Gerät in die Unterputz - Dose einschieben, ohne dabei die
Anschlussleitungen an der Rückfront des Gerätes zu beschädigen.
Dann mit der mitgelieferten Schraube auf der Unterputzdose fest-
schrauben (siehe Bild 3).
4. Oberes Gehäuse wieder auf das untere Gehäuse seitlich einhängen
und wieder fest drücken, bis das Gehäuse einrastet (s. Bild 3/4).
Am Vorderflöß 38
33175 Bad Lippspringe
Temperaturregler
Bild 1
L
L
N
N
S2
S1
Bild 2
Bild 3 / 4
Tel. +49 5252 / 9663-0
Fax. +49 5252 / 9663-63
E – Serie
230 V
max. 16A
230 V
Fernfühler
Fußbodenheizung
