ALLGEMEINE ANWEISUNGEN
Allgemeine Regel
Die Installation eines Ölbrenners ist
nach den geltenden örtlichen Vor-
schriften auszuführen. Der Installateur
ist verplichtet sich mit den Vorschrif-
ten für Öl und Verbrennung vertraut
zu machen.
Nur für den Brenner geeignetes Öl
darf verwendet werden und dann
in Kombination mit einem vor der
Ölpumpe des Brenners montierten
geeigneten Ölilter.
Wenn der Brenner ein beindliches Ge-
rät ersetzen soll, das Ölilter austau-
schen oder reinigen. Die Installation
ist nur von Fachleuten auszuführen.
Der Installateur hat bei Montage, Ser-
vice und Wartung darauf zu achten,
dass keine elektrischen Kabel und
bzw. oder Brennstoff-/Gasleitungen
blockiert oder beschädigt werden.
Installationsanweisungen
Allgemeine Wartungs- und Bedie-
nungsanweisungen sind dem Brenner
beigepackt und soll im Kesselraum in
der Nähe des Brenners zugänglich
angebracht werden.
Einstellung des Brenners
Der Brenner ist werksseitig auf einen
Mittelwert eingestellt. Eine Nachre-
gulierung ist dann anlagenbedingt
notwendig. Bei Einstellung der
Verbrennungseinrichtung zuerst die
Luftmenge und die Einstellung des
Düsenstocks etwas erhöhen.
Wenn der Brenner anläuft brennt
er mit Luftüberschuss und Russzahl 0.
Die Düsenstockeinstellung reduzie-
ren bis Russ entsteht und dann die
Einstellung erhöhen so dass der
Russ wieder verschwindet. Danach
die Luftmenge reduzieren bis Russ
entsteht und wieder erhöhen um eine
russfreie Verbrennung zu erreichen.
Durch dieses Verfahren wird die
Einstellung optimal. Bei grösseren
Düsen muss die Voreinstellung der
Luftmenge und des Düsenstocks er-
höht werden.
Ein heulender Ton kann vorkommen
aber dieser kann wie folgt behoben
oder reduziert werden: Die Düsen-
stockeinstellung etwas erhöhen. Der
CO
-Gehalt und folglich die Luftmenge
2
werden reduziert.
Kondensat im Schornstein
Ein moderner Brenner arbeitet mit we-
nigerem Luftüberschuss und oft auch
mit kleineren Düsen als ältere Typen.
Dies erhöht den Wirkungsgrad aber
auch die Gefahr dass sich Kondensat
im Schornstein bildet.
Diese Gefahr wird noch grösser
wenn der Schornsteinquerschnitt zu
gross ist.
Die Abgastemperatur soll 60°C ge-
messen 0,5m vom Schornsteinmün-
dung überschreiten. Massnahmen um
die Temperatur zu erhöhen:
Isolierung des Schornsteins in kaltem
Bodenraum
Einbau eines Einsatzrohres
Einbau eines Zugreglers (Verdünnung
der Abgasen durch Nebenluft während
des Betriebes und Trocknen beim
Stillstand)
Die Ölmenge erhöhen
Die Abgastemperatur durch Entfer-
nung eventueller Turbulatoren im
Kessel erhöhen.
Anweisungen für den Verwender
Der Verwender muss sich mit der
Funktion des Brenners und den
Sicherheitsvorschriften vertraut
machen. Es darf kein brennerbares
Material in der Nähe des Kessels/
Brenners geben.
Pumpeneinstellung
Siehe separate Beschreibung der
Pumpe.
B
Lufteinstellung
Siehe Seite "Lufteinstellung
mit Stellmotor".
Ölversorgung
Die Ölleitungen sollen gemäss den
Anweisungen des Pumpenherstellers
dimensioniert sein. In die Saugleitung
zum Brenner soll ein Filter montiert
werden. Wenn die Anlage aus meh-
reren Brennern besteht, soll jeder
Brenner seine eigene Saugleitung
vom Tank haben oder das Rinleitungs-
prinzip angewendet werden.
Die Temperatur in der Ölleitung ist
möglichst konstant zu halten. Die
Leitungen sind frostfrei zu verlegen,
da Parafinausfall Betriebsstörungen
verursachen kann.
Ölschläuche und elektrisches Kabel
sollen so montiert werden, dass der
Brenner zwecks Inspektion der Ver-
brennungseinrichtung auf den Boden
gestellt werden kann.
Lufteinstellung
Die Feineinstellung soll mit montierter
Haube durchgeführt werden.
Wartung
Der Kessel/Brenner soll regelmässig
auf evtl. Fehler oder Lecken überprüft
werden.

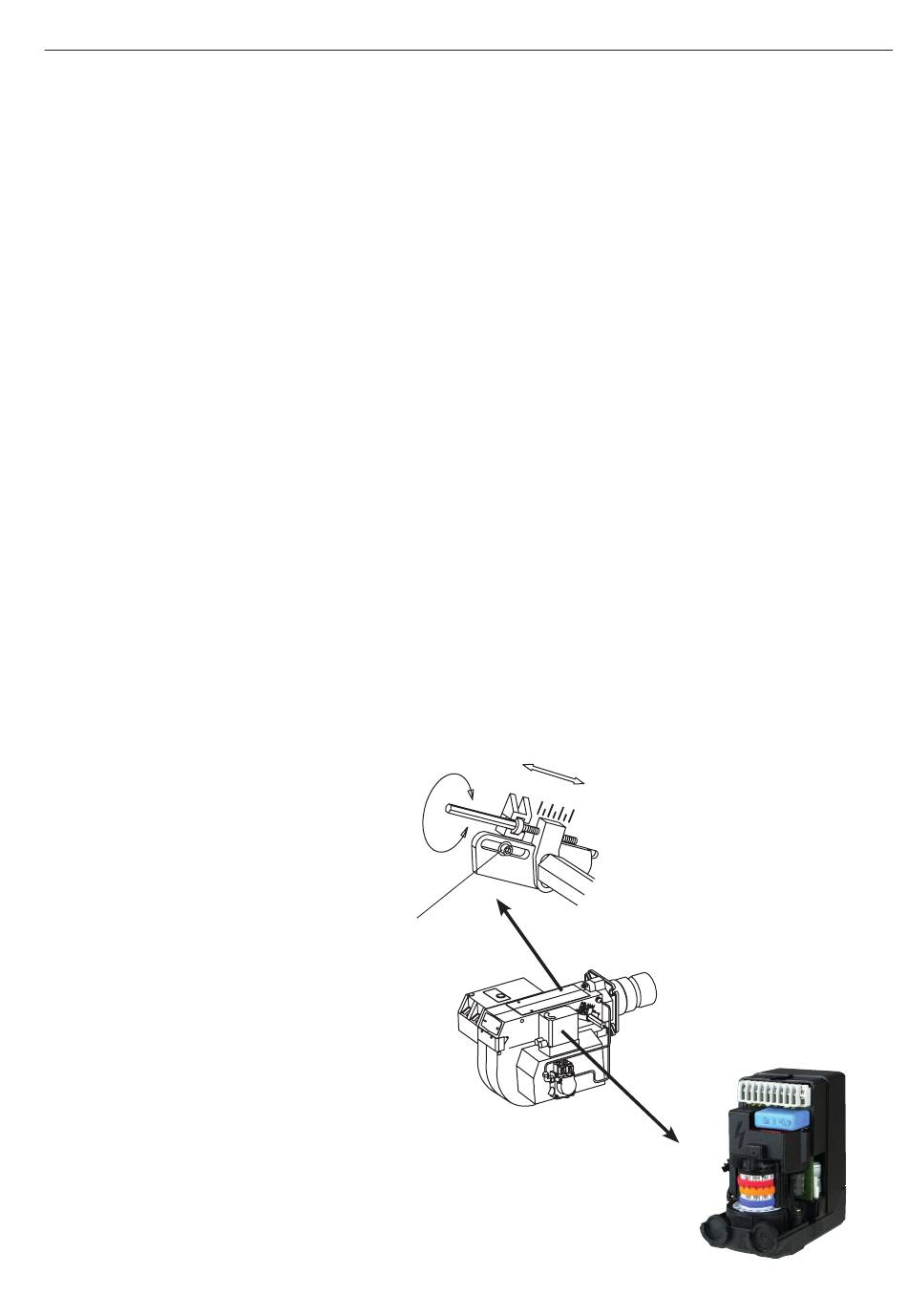

Einstellung des Düsenstocks
Die Befestigungsschraube B lösen
und den Düsenstock in die gewünsch-
te Lage einstellen. Die Schraube B
wieder festschrauben.
171 306 27 10-01
