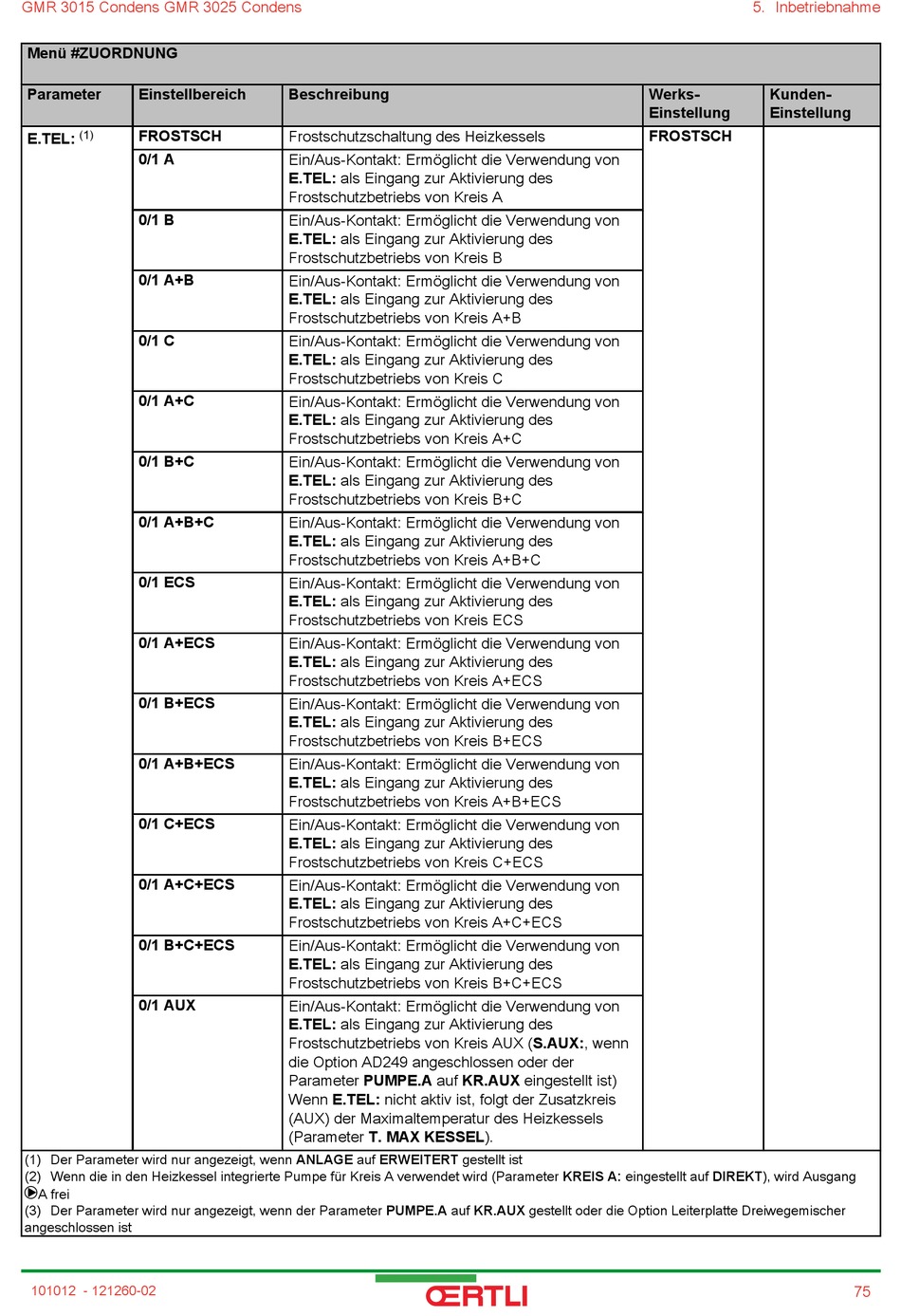

Menü #ZUORDNUNG
Parameter Einstellbereich
(1)
FROSTSCH
E.TEL:
0/1 A
0/1 B
0/1 A+B
0/1 C
0/1 A+C
0/1 B+C
0/1 A+B+C
0/1 ECS
0/1 A+ECS
0/1 B+ECS
0/1 A+B+ECS
0/1 C+ECS
0/1 A+C+ECS
0/1 B+C+ECS
0/1 AUX
(1) Der Parameter wird nur angezeigt, wenn ANLAGE auf ERWEITERT gestellt ist
(2) Wenn die in den Heizkessel integrierte Pumpe für Kreis A verwendet wird (Parameter KREIS A: eingestellt auf DIREKT), wird Ausgang
MA frei
(3) Der Parameter wird nur angezeigt, wenn der Parameter PUMPE.A auf KR.AUX gestellt oder die Option Leiterplatte Dreiwegemischer
angeschlossen ist
101012 - 121260-02
Beschreibung
Frostschutzschaltung des Heizkessels
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis A
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis B
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis A+B
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis C
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis A+C
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis B+C
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis A+B+C
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis ECS
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis A+ECS
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis B+ECS
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis A+B+ECS
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis C+ECS
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis A+C+ECS
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis B+C+ECS
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL: als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis AUX (S.AUX:, wenn
die Option AD249 angeschlossen oder der
Parameter PUMPE.A auf KR.AUX eingestellt ist)
Wenn E.TEL: nicht aktiv ist, folgt der Zusatzkreis
(AUX) der Maximaltemperatur des Heizkessels
(Parameter T. MAX KESSEL).
5. Inbetriebnahme
Werks- Kunden-
Einstellung Einstellung
FROSTSCH
75
