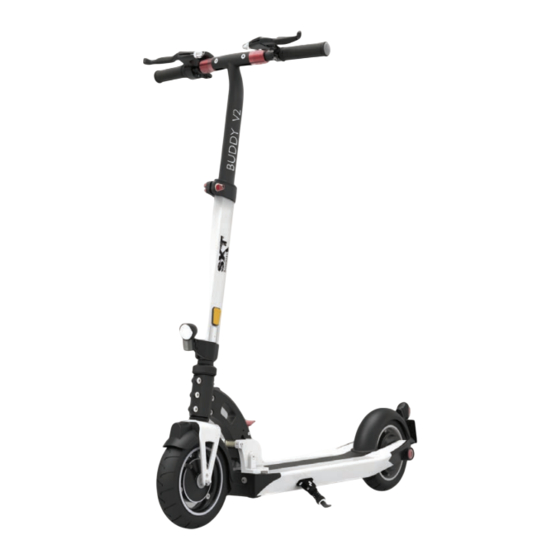

SXT-Scooters BUDDY V2 eKFV Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für BUDDY V2 eKFV:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

SXT BUDDY V2 eKFV
BENUTZERHANDBUCH
D
USER GUIDE MANUAL
E

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SXT-Scooters BUDDY V2 eKFV

Inhaltszusammenfassung für SXT-Scooters BUDDY V2 eKFV

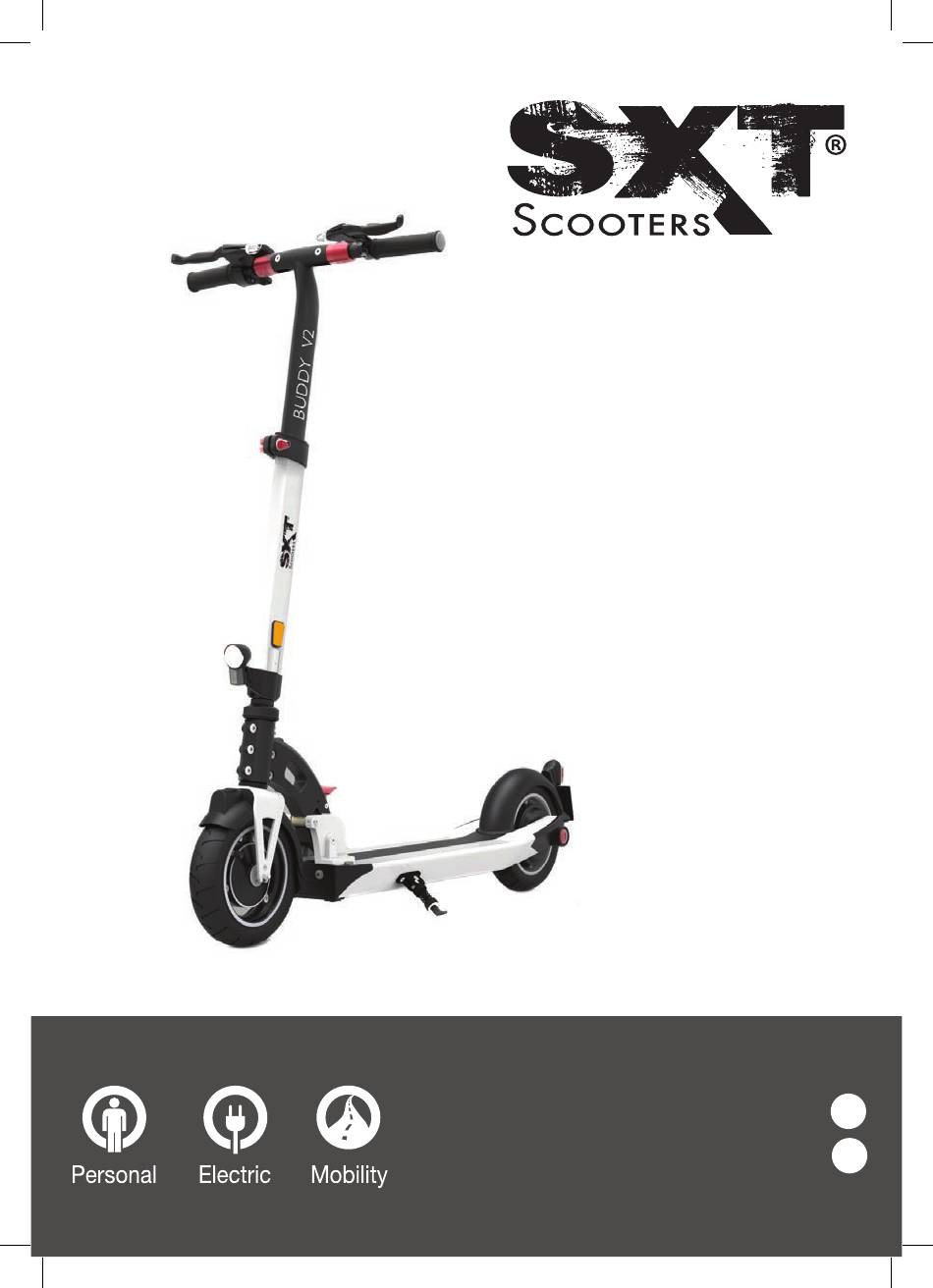

  • Seite 1 SXT BUDDY V2 eKFV BENUTZERHANDBUCH USER GUIDE MANUAL...
  • Seite 2 BUDDY V2 eKFV...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Warnhinweise & Informationen Features & Funktionsübersicht Hauptbaugruppen Seriennummer Aufklappen und Zusammenfalten Benutzung Ladehinweise für Lithium-Batterien Akku Laden Gasgriff / Funktionen Sicherheitshinweise und Reifendruck Fahrweise / Fahrtechnik Wartung und Pflege Einstellung des Faltmechanismus Entfernung der hinteren Kunststoffabdeckung Gewährleistung Nummernschild / Versicherung...

  • Seite 4: Warnung & Allgemeine Hinweise

    Warum sollte dieses Handbuch ausführlich durchgelesen werden ? Dieses Handbuch wurde verfasst, um Ihnen als Käufer zu helfen, schnell und einfach zu verstehen wie der SXT Buddy V2 eKFV genau & sicher zu handhaben und pflegen ist. Es ist wichtig, dass Sie alle Punkte und Features Ihres neuen SXT Buddy V2 eKFV verstehen damit Sie das Fahren mit Ihrem neuen Elektroscooter von der ersten Minute an genießen können.

  • Seite 5: Haftungsausschluss

    WARNUNG & ALLGEMEINE HINWEISE HAFTUNGSAUSSCHLUSS Die POL-Planet GmbH & Co. KG haftet für keinerlei Schäden, die durch Unfälle verursacht wurden, welche auf unsachgemäße Handhabung zurückzuführen sind. VOR FAHRTANTRITT Vergewissern Sie sich, dass der Faltmechanismus stets richtig eingerastet und der Sicherungshebel umgelegt ist. WARNHINWEISE •...

  • Seite 6: Erhältliche Farben

    ERHÄLTLICHE FARBEN...
  • Seite 7 BUDDY V2 eKFV FEATURES Multifunktions LCD Display / Gasgriff Bremsgriff hinten EVA Handgriffe Faltmechanismus Abklappbare Lenkstange Bremsgriff vorne Sicherheitshebel Schnellverschluss mit Selbstarretierender -Sicherheits Klappmechanismus arretierung Lithium Ion Akku 36V 10.4Ah Aluminiumtrittbrett Reflektor Antirutschbeschichtung Vorderlicht Schutzblech Rücklicht Entfernbare Abdeckung Hocheffizienter bürstenloser 8,5Zoll Luftreifen für Wartungsarbeiten...

  • Seite 8: Hauptbaugruppen

    HAUPTBAUGRUPPEN BÜRSTENLOSER NABENMOTOR IM SCHNELLFALTMECHANISMUS / HINTERRAD FALTHEBEL ALUMINIUMTRITTBRETT MIT ANTIRUTSCHBESCHICHTUNG INTEGRIERTE TROMMELBREMSE &/ BATTERIELADEBUCHSE AUTO POWER OFF FUNKTION...

  • Seite 9: Kunststoffabdeckung Für War- Tungsarbeiten

    HAUPTBAUGRUPPEN MULTIFUNKTIONS LCD DISPLAY MIT KUNSTSTOFFABDECKUNG FÜR WAR- DAUMENGAS TUNGSARBEITEN IN FALTPOSITION SCHNELLVERSCHLUSS PARKPOSITION...

  • Seite 10: Seriennummer

    SERIENNUMMER SERIENNUMMER NOTIEREN Notieren Sie sich die Seriennummer Ihres SXT Buddy V2 eKFV. Jeder SXT Buddy V2 eKFV besitzt eine individuelle Rahmennummer. Mit dieser kann Ihr Fahrzeug z.B. im Falle eines Diebstahles eindeutig identifiziert werden. So finden Sie die Rahmennummer: 1.

  • Seite 11: Aufklappen

    AUFKLAPPEN Drücken Sie den ROTEN Falthebel mit Ihrer Hand nach unten Selbsteinrastender Falthebel Ziehen Sie die Lenkerstange nach oben und drücken Sie diese nach vorne bis Sie einrastet und Sie das „Klick“ Geräusch hören.
  • Seite 12 AUFKLAPPEN Klappen Sie beide Lenkergriffe nach oben und arretieren Sie diese mit den ROTEN Aluringen. Scooterbild kann abweichen! Beachten Sie die Verschlussrichtung Öffnen Sie den Öffnen Sie den ROTEN Schnellverschluss und ziehen Sie die Lenker ROTEN Schnellverschluss und ziehen Sie die Lenker- stange nach oben bis diese die Verschlussposition erreicht hat.
  • Seite 13 AUFKLAPPEN Der letzte Schritt ist das Umlegen des ROTEN Sicherungshebels welcher den Klappmechanismus arretiert. Sicherheitsarretierung...
  • Seite 14 AUFKLAPPEN Parkposition Scooterbild kann abweichen! Faltmechanisumus in Parkposition...

  • Seite 15: Zusammenklappen

    Sicherungshebel Dücken Sie den Lenker von sich weg während Sie gleichzeitg mit dem Fuss ROTEN Entriegelungsmechanismus betätigen. Entriegelungspedal mit dem Fuß drücken HINWEIS: Der SXT Buddy V2 eKFV verfügt über einen einzigartigen Faltmechanismus, welcher ein sicheres und schnelles Zusammenklappen ermöglicht.
  • Seite 16 ZUSAMMENKLAPPEN Zusammenfalten ist genauso einfach wie das Aufklappen. (siehe Seite 11) Scooterbild kann abweichen! Scooterbild kann abweichen! Scooterbild kann abweichen!

  • Seite 17: Benutzung

    BENUTZUNG • Verwenden Sie den Scooter niemals während dem Ladevorgang Lagern Sie den SXT Buddy V2 eKFV nicht für sehr lange Zeit mit voll • aufgeladenem Akku. Wird das Fahrzueg für mehr als einen Monat nicht verwendet, lagern Sie dieses im Optimalfall nur mit halbvollem Akku.

  • Seite 18: Ladehinweise Für Lithium-Batterien

    LADEHINWEISE FÜR LITHIUM-BATTERIEN Lithiumakkus sollten niemals tiefentladen werden, dies beschädigt die Lithi- umzellen irreparabel. Alle Lithiumakkus sollten (falls möglich) stets bei mittle- rer Ladung gelagert werden. Wird ein Akku über längere Zeit nicht benötigt, bitte diesen nicht vorher voll aufladen – dies versetzt die Lithiumzellen in unnötigen „Stress“...

  • Seite 19: Aufladen Und Akkudetails

    AKKU LADEN AUFLADEN UND AKKUDETAILS: Zum Aufladen des SXT Buddy V2 eKFV verbinden Sie das Ladekabel mit der Steckdose und dann mit der Ladebuchse vorne auf der linken Oberseite des Trittbretts. LED leuchtet - Batterie wird aufgeladen Grün LED leuchtet - Ladevorgang abgeschlossen Um die bestmögliche Performance des Akkus zu gewährleisten,...

  • Seite 20: Gasgriff / Funktionen

    GASGRIFF / FUNKTIONEN FUNKTIONEN GASGRIFF • Geschwindigkeit • Tempomat • Ladezustand • Fahrmodus • gesamt km (ODO) • Hintergrundbeleuchtung • Autom. Abschaltung BEDIENKNÖPFE LCD EINHEIT (wird auf S. 22 erklärt) Knopf ON/OFF Knopf Knopf DAUMENGASGRIFF...
  • Seite 21 GASGRIFF / FUNKTIONEN Über die TASTE können Sie den scooter ein- und ausschalten. Scooterbild kann abweichen! AUTO POWER AUS Nach 5 Minuten ohne Verwendung - schaltet sich der Scooter automatisch AUS. GASGEBEN / BESCHLEUNIGEN Um zu beschleunigen den Gasgriff mit dem Daumen nach unten drücken.

  • Seite 22: Einstellungen - Display Funktionen

    GASGRIFF / FUNKTIONEN GESCHWINDIGKEITSMODUS Wenn der Scooter eingeschaltet ist, können Sie oben rechts die SPEED Gechwindigkeitsstufe sehen. wird der standard Modus oben rechts im Display angezeigt. Dieser kann durch drücken geändert werden. Es gibt 3 Geschwindigkeitsstufen: Stufe 1 = 6 km/h Stufe 2 = 12 km/h Stufe 3 = 20 km/h EINSTELLUNGEN - DISPLAY FUNKTIONEN...

  • Seite 23: Tageskilometer Zurückstellen

    GASGRIFF / FUNKTIONEN TAGESKILOMETER ZURÜCKSTELLEN durch langes drücken von werden die Tageskilomter genullt. (nicht im Einstellungsmodus möglich!) ANDERE DISPLAYFUNKTIONEN SIND: TRIP: Ihre Fahrtstrecke seit der letzten Rückstellung. ODO: die Gesamtfahrtstrecke Ihres Fahrzeugs seit Herstellung oder seit eines Akkutausches bzw. dessen Reparatur. Akkuspannung: Ihr aktueller Ladezustand der Batterie.

  • Seite 24: Sicherheitshinweise

    Befestigungsriemen zu achten. MECHANISCHE SICHERHEITSÜBERPRÜFUNG: Bevor Sie den SXT Buddy V2 eKFV verwenden: Führen Sie eine Sichtprüfung nach evtl. losen Schrauben und anderen Teilen durch. Vergewissern Sie sich, dass alles an seinem Platz sitzt und keine Teile fehlen oder starken Verschleiss aufweisen.
  • Seite 25 FAHRWEISE SICHERES FAHREN: Lernen Sie den SXT Buddy V2 eKFV kennen - bevor Sie diesen fahren. Machen Sie sich mit dessen Fahrverhalten vertraut. Fahren Sie in Kurven langsam und fahren Sie diese nicht zu eng und beachten Sie Ihren Bremsweg.

  • Seite 26: Fahrweise/Fahrtechnik

    FAHRWEISE/FAHRTECHNIK LENKEN Das Lenken auf dem SXT Buddy V2 eKFV ist ähnlich wie das Lenken auf Ski, Snowboards oder beim Surfen. Die Lenkstange sollte stets parallel zum Körper sein. Vergewissern Sie sich vor jedem Richtungswechsel, dass die gewünschte Fahrtrichung frei ist.

  • Seite 27: Reinigung

    WARTUNG & PFLEGE REINIGUNG Den Scooter bitte niemals mit einem Wasserschlauch waschen! Um Rost zuverlässig zu vermeiden, empfiehlt es sich, das Fahrzeug nach dem Fahren im Regen gründlich zu reinigen und zu trocknen. Die Verwendung von Rostschutzmitteln wird dringend empfohlen. •...

  • Seite 28: Benötigte Werkzeuge

    WARTUNG & PFLEGE BENÖTIGTE WERKZEUGE Imbussschlüssel Set 19 mm Maulschlüssel Abbildung kann Abweichen Reifenmontagelöffel Luftpumpe...

  • Seite 29: Einstellung Des Faltmechanismus

    EINSTELLUNG FALTMECHANISMUS Das Falten des SXT Buddy V2 eKFV erfolgt durch Herunterdrücken des Faltpedals mit dem Fuß. Viele Kunden bevorzugen einen Schnellfaltmechanismus während Andere eine extrem stabile und starre Konstruktion bevorzugen. Diese beiden Tatsachen widersprechen sich allerdings hinsichtlich dem technischen Design - deshalb wurde der Klappmechanismus so konstruiert, dass dieser vom Nutzer einstellbar ist.

  • Seite 30: Zusammenfassung

    EINSTELLUNG FALTMECHANISMUS FÜR EIN STARRERES VERHALTEN Verwenden Sie ein 2.5mm Inbusschlüssel um die M4 Schrauben auf beiden seiten zu lösen. Siehe Abbildung 1. Anschliessend 2mm Inbusschlüssel verwenden und die Schrauben in Abbildung 2 vorsichtig anziehen. Funktionsweise überprüfen und dann die beiden M4 Schrauben auf der Seite wieder fest anziehen.
  • Seite 31 EINSTELLUNG FALTMECHANISMUS Abbildung 1 mit Imbusschlüssel Schrauben auf beiden Seiten lösen Figure 2 Abbildung 2 Slightly tight or release screws in Schrauben vorsichtig lösen / anzie- hen um starrer oder leichter zu falten order to get a rigid or easy action Figure 3 Abbildung 3 Use Allen key to tight outer...

  • Seite 32: Entfernung Der Hinteren Kunststoffabdeckung

    Entfernung der hinteren Kunststoffabdeckung Um Zugang zum Hinterrad, Motor und Steckverbindungen zu erhalten verwenden Sie eine Münze, um die rote Abdeckkappe zu lösen, um dann die Kunststoffabdeckung abnehmen zu können.

  • Seite 33: Gewährleistung

    GEWÄHRLEISTUNG Wir bedanken uns, dass Sie sich für einen unserer SXT Buddy V2 eKFV entschieden haben. Sie verfügen bei Ihrem Scooter ab Kaufdatum über eine Gewährleistung von 24 Monaten. Bitte beachten Sie, dass keine Gewährleistung vorliegt, wenn: die Gewährleistungszeit abgelaufen ist.

  • Seite 34: Nummernschild / Versicherung

    NUMMERNSCHILD / VERSICHERUNG Nach der neuen Elektrokleinstfahrzeug Verordnung (eKFV) kann der Scooter mit einem alter ab 14 Jahren im Straßenverkehr nach der St VZO genutzt werden. Bitte melden Sie Ihren Scooter einer hierfür entsprechenden Versicherung an. Nach Erhalt des Kennzeichens, können Sie dieses an der Nummern- schild Halterung befestigen.
  • Seite 36 BUDDY V2 eKFV...
  • Seite 37 CONTENTS Warnings & Information Features & functional overview Main assemblies Serial number Unfolding and folding Usage Charging instructions for lithium batteries Battery charging Throttle grip / Functions Safety instructions and tyre pressure Driving style / Driving technique Maintenance and care Adjusting the folding mechanism Removing the rear plastic cover Warranty...
  • Seite 38 Also, it is important that your first ride with SXT Buddy V2 eKFV will be in a remote location, without any obstacles. The Inokim requires a short adjustment and break-in period for all mo- ving parts to adjust themselves into their correct position”...

  • Seite 39: Before Driving

    • Never ride your scooter in conditions of poor visibility. • Do not do stunts, wheelies or jumps. They will increase your chances of injury and damage your SXT Buddy V2 eKFV. • Do not carry passengers. • Do not drink alcohol while driving.

  • Seite 40: Available In 2 Colors

    AVAILABLE IN 2 COLORS...
  • Seite 41 BUDDY V2 EKFV FEATURES Multifunctional LCD Display / throttle grip Rear brake lever EVA Grips folding mechanism Folding handlebar Front brake safety lock Quick-release self-locking device fastener with safety folding mechanism locking Lithium Ion Batterie 36V 10.4Ah Aluminium Deck Reflektor...
  • Seite 42 Buddy V2 eKFV MAIN PARTS BRUSHLESS HUB MOTOR IN THE QUICK FOLDING MECHANISM REAR WHEEL SELF LOCKING / RELEASE BUTTON ALUMINIUM DECK WITH ANTI SKID GRIP INNER DRUM BRAKE / AUTO BATTERY CHARGER CONNECTOR POWER OFF...
  • Seite 43 Buddy V2 eKFV MAIN PARTS MAINTENANCE PLASTIC COVER SPEED CONTROL THROTTLE WITH LCD DISPLAY AND FUNCTIONS FOLDED POSITION QUICK RELEASE KICKSTAND POSITION...

  • Seite 44: Serialnumber

    Each SXT scooter has a unique serial number. These numbers can provide information that may be useful later on for insurance claims and in case of loss or theft. To find your SXT scooters serial number: 1. The number is on the top right side of the board, near folding mechanism.
  • Seite 45 OPENING BUDDY V2 EKFV Press down the RED Pedal using your hand Self Locking Pedal Pull up and push out the steering rod and hear the click of locking mechanism...
  • Seite 46 OPENING BUDDY V2 EKFV Unfold handlebars and lock them with the RED side rings See tightening direction Open the Open the RED quick release and slide the steering rod up to its quick release and slide the steering rod up to its...
  • Seite 47 OPENING BUDDY V2 EKFV Last step is to ensure SAFETY LOCK is securing the FOLDING MECHANISM SAFETY lock positions...
  • Seite 48 OPENING BUDDY V2 EKFV Kickstand position Scooter picture may look different! Folding mechanism at Kickstand position...
  • Seite 49 Push pedal down using your foot Scooter picture may look different! NOTICE: SXT Buddy V2 eKFV has a unique folding mechanism, which enables a quick and easy fold for carrying, transportation and storage...
  • Seite 50 FOLDING BUDDY V2 EKFV Folding the Scooter is as simple as Opening it. (see page 45) Scooter picture may look different! Scooter picture may look different! Scooter picture may look different!
  • Seite 51 OPERATION BATTERY PACK Do not operate the scooter while charging! • Do not store the SXT for long periods of time with a fully charged • battery. If scooter is not in use for more than one month, keep it under half way charged.

  • Seite 52: Charging Instructions For Lithium Batteries

    CHARGING INSTRUCTIONS FOR LITHIUM BATTERIES Lithium batteries should never be deeply discharged, this damages the lithi- um cells irreparably. All lithium batteries should (if possible) always be stored at medium charge. If a battery is not needed for a long time, please do not fully charge it before - this puts the lithium cells in unnecessary „trouble“...

  • Seite 53: Charge Battery

    CHARGE BATTERY Connect the charging cable to SXT Buddy V2 eKFVs charging socket on top of foot-board, on the left front side. Than connect the chargers electric cable to an electrical outlet. Charging Light - Battery is charging. Green Charging Light - Charging is complete.

  • Seite 54: Throttle Grip / Functions

    THROTTLE OPERATION LCD DISPLAY THROTTLE FUNCTIONS • travel speed • cruise control • distance • battery status • speed mode • Total trip (odo) • background light • automatic power-off THROTTLE BUTTONS INTRODUCTION Button ON/OFF button Button ACCELERATE THUMB BUTTON...

  • Seite 55: Auto Power Off

    THROTTLE OPERATION Use the KEY to turn the scooter on and off. AUTO POWER OFF After 5 minutes without use - the scooter automatically turns OFF. GASING / ACCELERATING To accelerate, press the throttle grip down with your thumb.
  • Seite 56 THROTTLE OPERATION AUTO POWER OFF speed mode SPEED When the scooter is on, you can see the speed level in the upper right corner. the standard mode is shown on the top right of the display. This can be changed by pressing There are 3 speed levels: Level 1 = 6 km / h Level 2 = 12 km / h...
  • Seite 57 THROTTLE OPERATION RESET DAY KILOMETERS by long pressing of the day kilos are zeroed. (not possible in setting mode!) OTHER DISPLAY FUNCTIONS ARE TRIP: your journey since the last reset. ODO: the total distance covered by your vehicle since manufacture or since a battery change or repair.

  • Seite 58: Safety Instructions

    Before using SXT Buddy V2 eKFV : Perform a visual inspection that all screws and nuts are tight and in place. Note if anything looks amiss, or is showing signs of wear. If you are unsure, bring your SXT Buddy V2 eKFV to the authorized distributor.

  • Seite 59: Safe Driving

    DRIVING TECHNIQUE SAFE DRIVING Get to know SXT Buddy V2 eKFV before driving it. Test your control over it. Make your turns slowly and cautiously, and give yourself stopping distance. Your driving capability - to gain control over your scooter, practice your first ride on SXT Buddy V2 eKFV in an open space with no obstacles to disturb you.
  • Seite 60 DRIVING TECHNIQUE TURNS The turns on SXT Buddy V2 eKFV are done as on surf/ski/snowboard. The handlebar should be in parallel to the body. Before turning look at the approaching direction and make sure turning is safe. BRAKING Move your weight backwards so that the brake action will come through the feet and not trough the handlebar and steering system.

  • Seite 61: After Cleaning

    MAINTENANCE & CARE CLEANING Please never wash with a water hose! In order to reliably prevent rust, it is advisable to thoroughly clean the vehicle after driving in the rain clean and dry. The use of rust preventive care products is strongly recommended. •...

  • Seite 62: Required Tools

    MAINTENANCE & CARE REQUIRED TOOLS Allen keys set 19 mm ring key The product may differ from the illustration Professional spoons Tire Pump...
  • Seite 63 These two facts conflicts each other physically, That is way we designed the SXT Buddy V2 eKFV Folding Mechanism be adjusted by the user. One can tune the folding mechanism to be more rigid or more flexible.
  • Seite 64 ADJUSTMENT FOLDING MECHANISM FOR MORE RIGID FEEL Use Allen Key number 2.5 to release tension on both sides of M4 screws as shown on Figure 1. Then use Allen Key number 2 and gently tight both screws as shown on Figure 2.
  • Seite 65 ADJUSTMENT FOLDING MECHANISM Figure 1 Use Allen key to release outer screw on both sides Figure 2 Figure 2 Slightly tight or release screws in Slightly tight or release screws in order to get a rigid or easy action order to get a rigid or easy action Figure 3 Figure 3 Use Allen key to tight outer...
  • Seite 66 REMOVAL OF THE REAR PLASTIC COVER To get access to the rear wheel, motor and connectors, Use a coin and unscrew the special locker lid, then remove rear plastic covers.

  • Seite 67: Warranty

    WARRANTY We thank you for choosing our SXT Buddy V2 eKFV. You have a 24-month warranty on your scooter from the date of purchase. Please note that there is no warranty if: 1. the warranty period has expired. 2. If you have no invoice and your order has not been recorded in the system.
  • Seite 68 LICENSE PLATE / INSURANCE According to the new Elektric small Vehicle Law (eKFV) the scooter can be used in road traffic according to the StVZO with an age from 14 years. Please register your scooter with an appropriate insurance policy. After receiving the license plate, you can mount it to the license plate holder.
  • Seite 70 KONTAKT / CONTACT TECHNISCHER KUNDENDIENST / TECHNICAL SUPPORT POL-Planet GmbH & Co. KG. Marie-Curie Straße 2 • 79618 Rheinfelden Tel: +49(0)7623–460 460•Fax: +49(0)7623–460 46 49 info@sxt-scooters.de • www.sxt-scooters.de...
