KESO Biokey
4.3
Beispiel für Relais-Anschluss
Netzteil
4.4
KESO Biokey Inside
KESO Biokey
Inside Modul
4.4.1

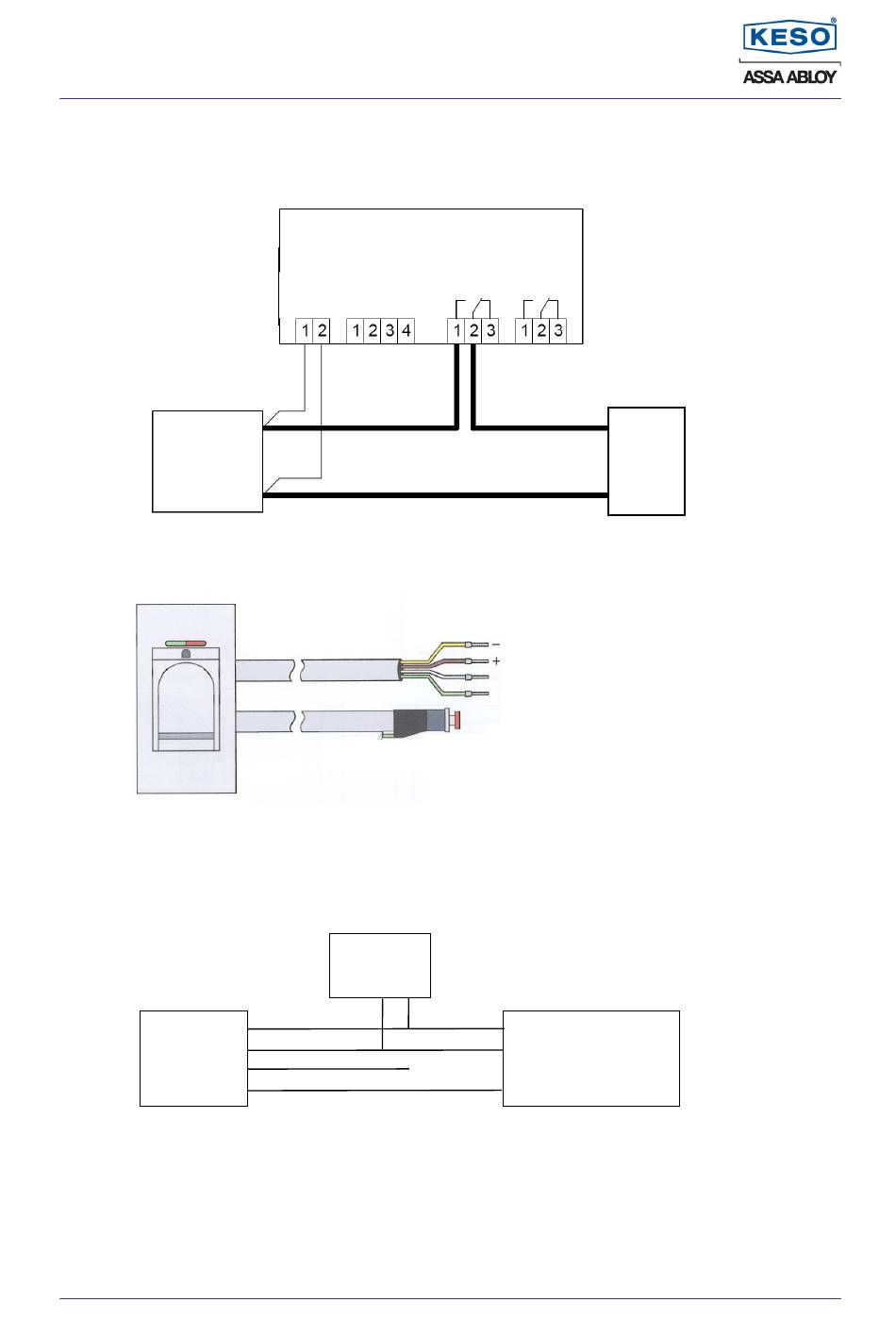

Anschluss eines Motorschlosses
KESO Biokey
Inside Modul
1)
2)
und
je nach Motorschloss:
KESO AG, 08/2011
Inneneinheit
Relais 1
Spannungs-
Biokey
versorgung
Reader
DC Netzteil
1)
8 bis 24 V
braun
gelb
2)
weiss
grün
KFV
GU-BKS-A-Öffner
Fuhr
EffEff
Änderungen vorbehalten
Relais 2
Tür-
öffner
- 8...24 V DC
+ 8...24 V DC
Potentialfreier Schalter
Löschschalter
Zum löschen 3 Sekunden
lang ununterbrochen den
Schalter betätigen
+
.
-
Motorschloss
Steuereingang
weisse Ader an + (Plus) anklemmen
weisse Ader an + (Plus) anklemmen
weisse Ader an - (minus) anklemmen
Potentialfreie Schalter
